Bedienungsanleitung für Lightpro Ixion 182W LED-Wandleuchte
Erfahren Sie, wie Sie die Lightpro Ixion 182W LED-Wandleuchte installieren, anschließen und bedienen. Diese Anleitung enthält Montageanweisungen, technische Daten und Sicherheitshinweise für das 12V-System.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Lightpro Ixion 182W ist eine LED-Wandleuchte für das 12V-Außensystem. Sie wird an der Wand montiert, bietet einstellbare Lichtwinkel und 6 Helligkeitsstufen. S. 6, 7, 8, 9
Wichtigste Schritte
- Montage der Rückplatte S. 2, 6, 7
- Einstellung der Helligkeit S. 3, 6, 7
Erste Inbetriebnahme
- System anschließen S. 5, 10, 11
Wartung und Reset
- Reinigung S. 10, 11
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 9W | Maximale Leistungsaufnahme | S. 6, 7, 8, 9 |
| Lichtstrom | 50-534 lm | Helligkeitsbereich | S. 6, 7, 8, 9 |
| Farbtemperatur | 3000K | Lichtfarbe | S. 6, 7, 8, 9 |
| Schutzart | IP44 | Schutz gegen Spritzwasser | S. 6, 7, 8, 9 |
Wo es im PDF steht
- Montageanleitung S. 2, 3, 4
- Systemanschluss S. 5
- Technische Daten und Sicherheit S. 6, 7, 8, 9
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Lightpro Ixion 182W ist eine LED-Wandleuchte für den Außenbereich, die ausschließlich in Kombination mit dem 12-Volt-System von Lightpro betrieben werden darf. Diese Anleitung beschreibt die Montage, den Anschluss an das System sowie die Einstellung der Lichtparameter.
Produktbeschreibung
Die Leuchte ist für die Wandmontage konzipiert und verfügt über einstellbare Lichtwinkel (durch verstellbare Shutters) sowie eine dimmbare Lichtfunktion mit 6 Helligkeitsstufen. Das Gehäuse ist nach IP44 spritzwassergeschützt.
Montage und Installation
- Vorbereitung: Prüfen Sie den Lieferumfang (Leuchte, Schrauben, Dübel, Konnektor, Inbusschlüssel).
- Wandmontage: Befestigen Sie die Rückplatte mit den mitgelieferten Schrauben an der Wand. Bohren Sie bei Bedarf Löcher und verwenden Sie die Dübel.
- Leuchtenmontage: Setzen Sie die Lampe auf die Rückplatte und fixieren Sie diese mit den Schrauben.
- Kabelverlegung: Das Kabel kann bei Bedarf durch die Wand geführt werden (10 mm Loch bohren).

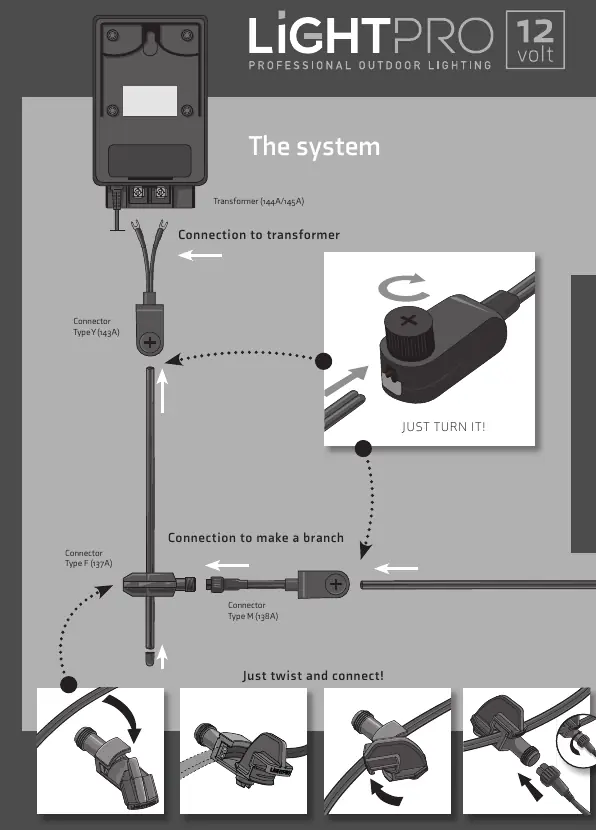

- Systemanschluss: Verbinden Sie die Leuchte mit dem 12V-Hauptkabel unter Verwendung des mitgelieferten Konnektors (siehe Systemübersicht auf Seite 5).
Bedienung und Einstellungen
- Lichtwinkel: Der gewünschte Lichtwinkel kann durch Verstellen der Shutters am Leuchtenkopf angepasst werden.
- Helligkeit: Die Lichtintensität lässt sich über die Drucktaste an der Leuchte in 6 verschiedenen Stufen einstellen.
- Abschluss: Setzen Sie die Kappe auf die Lampe und fixieren Sie diese mit der Schraube.
Sicherheitshinweise
- Montieren Sie das Produkt so, dass es für Wartungsarbeiten zugänglich bleibt. Nicht fest einmauern oder eingießen.
- Schalten Sie das System vor Wartungsarbeiten aus, indem Sie den Transformator von der Stromversorgung trennen.
- Verwenden Sie keine Hochdruckreiniger oder aggressive chemische Reinigungsmittel.
- Reinigen Sie Edelstahlteile alle 6 Monate mit einem geeigneten Edelstahlreiniger.
- Betriebstemperatur: -20 °C bis 50 °C.
Praktische Hilfe
Typische Probleme
Leuchte leuchtet nicht
Überprüfen Sie die Verbindung zum 12V-Transformator und den korrekten Sitz des Konnektors am Hauptkabel.
Kabel ist zu kurz für die gewünschte Position
Das Kabel kann durch die Wand geführt werden. Bohren Sie ein 10 mm Loch und führen Sie den Stecker hindurch.
Vor der Verwendung
- Prüfen Sie, ob alle Teile (Leuchte, Schrauben, Dübel, Konnektor, Inbusschlüssel) in der Verpackung vorhanden sind.
- Stellen Sie sicher, dass ein kompatibler 12V-Transformator von Lightpro installiert ist.
- Wählen Sie einen Montageort, der für zukünftige Wartungsarbeiten zugänglich bleibt.
- Stellen Sie sicher, dass das 12V-System spannungsfrei ist, bevor Sie die Verbindung herstellen.
Abbildungen und Diagramme
- A: Lieferumfang
- B-D: Wandmontage der Rückplatte und Leuchte
- E: Einstellung des Lichtwinkels über die Shutters
- F: Einstellung der Helligkeit
- G-H: Anbringen der Kappe
Modellkompatibilität
- Nur in Kombination mit dem 12-Volt-System von Lightpro verwenden.
- Nicht für den Betrieb mit Hochspannung geeignet.
