Installationsanleitung für Cold Weather Kit für LG/LD/KG/KD und SG Einheiten

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installationsanweisungen für das Cold Weather Kit, das in LG/LD/KG/KD 092-300 und SG 120 Gas-Kompaktgeräten verwendet wird. Das Kit dient dazu, das Gasventilfach bei niedrigen Außentemperaturen zu beheizen, um den Betrieb des Gasventils zu ermöglichen. Wichtiger Sicherheitshinweis: Die Installation, Einstellung, Änderung, Wartung oder Instandhaltung muss von einem lizenzierten professionellen HVAC-Installateur, einer Serviceagentur oder dem Gasversorger durchgeführt werden. Unsachgemäße Installation kann zu Sachschäden, Verletzungen oder zum Tod führen.

Lieferumfang

Das Kit enthält je nach Modellvariante:

• Heizungsbaugruppe(n)
• Kabelbäume
• Relais
• Schrauben und Kabelbinder

Bitte prüfen Sie die Tabelle 1 im PDF, um das korrekte Kit für Ihre spezifische Einheit zu identifizieren.

Installationsschritte

Die Installation variiert je nach Modellreihe. Allgemeine Schritte umfassen:

1. Trennen Sie die gesamte Stromzufuhr zum Gerät und öffnen Sie die Zugangspaneele.
2. Installieren Sie die Heizungsbaugruppe im Heizungsbereich gemäß den Abbildungen für Ihr spezifisches Modell.

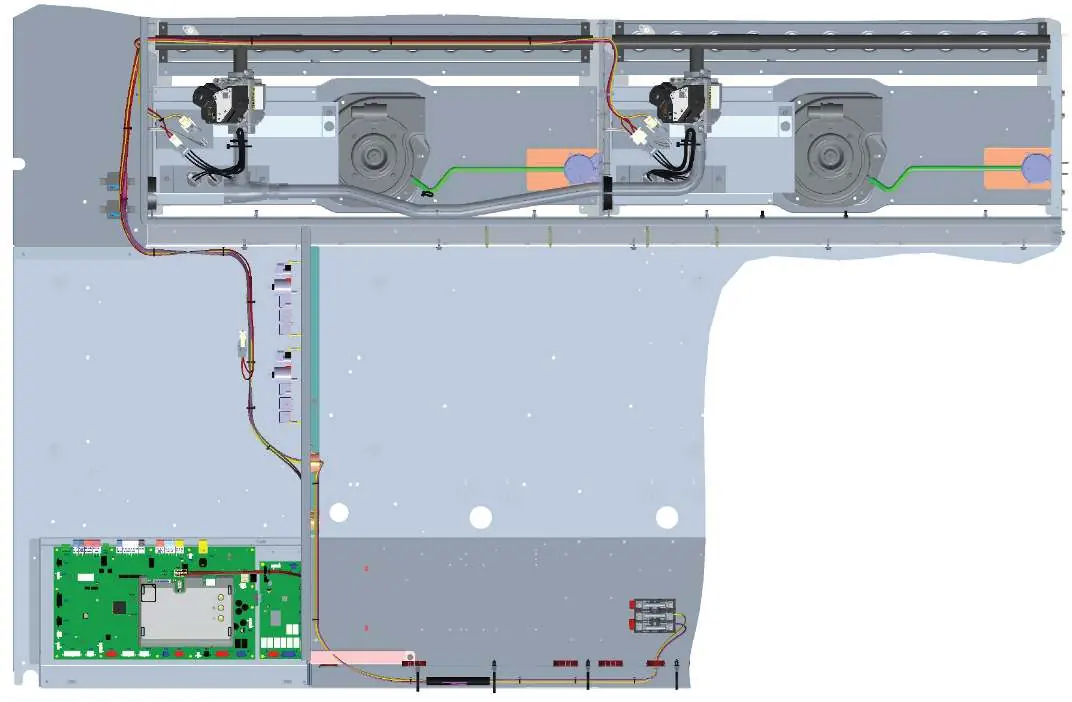

3. Verlegen Sie die Kabelbäume gemäß den Diagrammen und führen Sie die Kabel durch die vorgesehenen Durchführungen (Grommets).

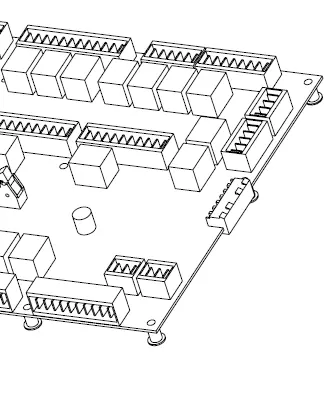

4. Installieren Sie das K125-Relais im Steuerungsbereich und sichern Sie es mit den mitgelieferten Schrauben.

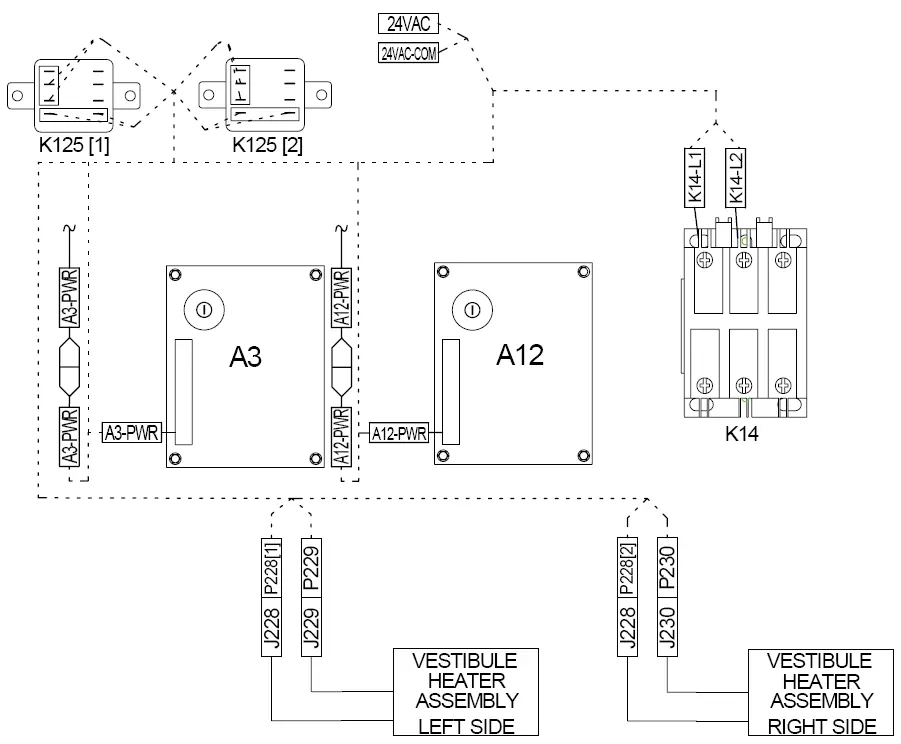

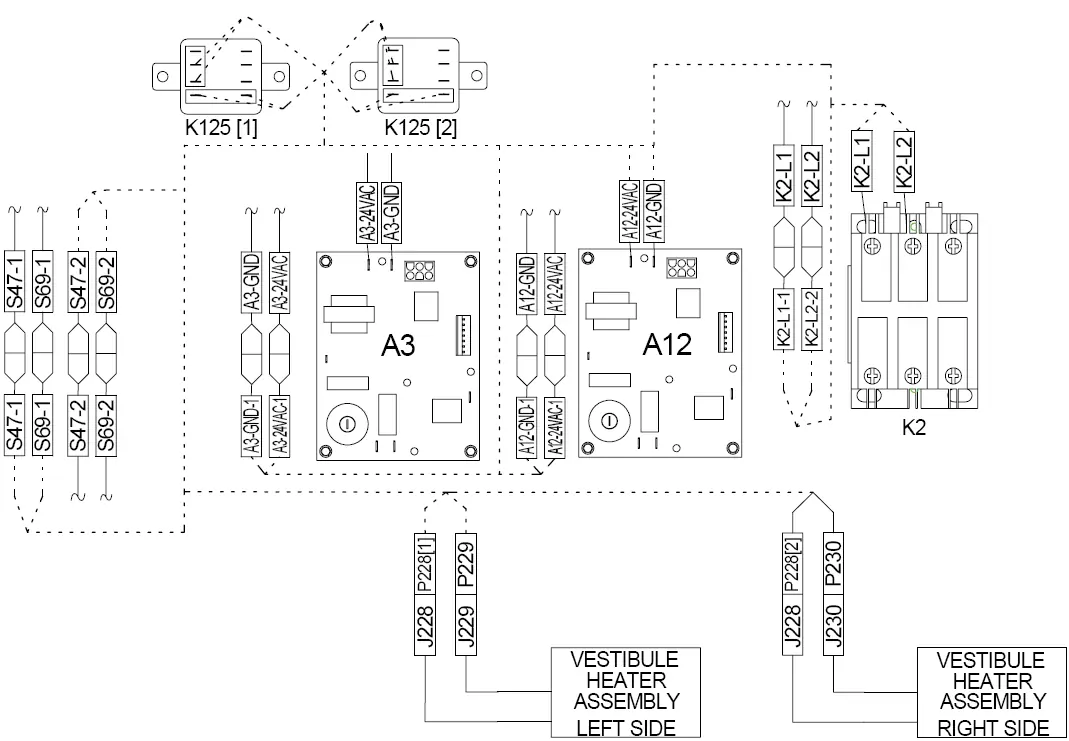

5. Stellen Sie die elektrischen Verbindungen gemäß den spezifischen Schaltplänen für Ihr Modell her (siehe Abbildungen 1, 5, 7, 11, 13, 16, 18, 20, 21, 23).
6. Sichern Sie alle Kabel mit Kabelbindern, um sie von heißen Oberflächen (wie Gaswärmetauscher, Brenner, Abgasrohr) fernzuhalten.
7. Schließen Sie die Paneele und stellen Sie die Stromversorgung wieder her.

Betrieb

Das System arbeitet temperaturgesteuert:

• Bei Temperaturen unter -7°C (20°F) schließt S61.
• Bei Temperaturen unter -23°C (-10°F) schließt S60, um K125 zu aktivieren und die HR6-Heizung einzuschalten.
• Bei Temperaturen über -7°C (20°F) öffnet S60, um die HR6-Heizung zu deaktivieren.
• Bei Temperaturen unter -29°C (-20°F) öffnet S59, um das GV1-Gasventil zu deaktivieren.
• S59 schließt wieder, um den Heizbetrieb zu ermöglichen, wenn die Temperatur auf -12°C (10°F) steigt.
