Installationsanleitung für LG Single Zone Mega, Standard Efficiency und Mega 115V...

Schnellstart- und Installationsanleitung für LG Single Zone Mega, Standard Efficiency und Mega 115V Wandklimageräte. Enthält wichtige Sicherheitshinweise, Installationsschritte, Kältemittelleitungs- und Elektroanschlüsse sowie Fehlercodes.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Diese Installationsanleitung richtet sich an qualifizierte Fachkräfte für die Installation von LG Single Zone Mega, Standard Efficiency und Mega 115V Wandklimageräten. Die Installation muss gemäß den geltenden nationalen und lokalen elektrischen Vorschriften (NEC) erfolgen. Unsachgemäße Installation kann zu Wasserschäden, Feuer, Stromschlägen oder Verletzungen führen.

Standortwahl und Montage

Bei der Standortwahl für das Außengerät ist auf ausreichende Tragfähigkeit, Luftzirkulation und Wartungszugang zu achten. Das Gerät sollte nicht in Bereichen mit brennbaren Gasen, direkter Sonneneinstrahlung oder starkem Wind installiert werden. Bei Installationen in schneereichen Gebieten ist eine erhöhte Montageplattform erforderlich. Das Innengerät muss mindestens 6-1/2 Fuß (ca. 2 Meter) über dem Boden montiert werden, mit ausreichendem Abstand zur Decke und zu den Seiten.

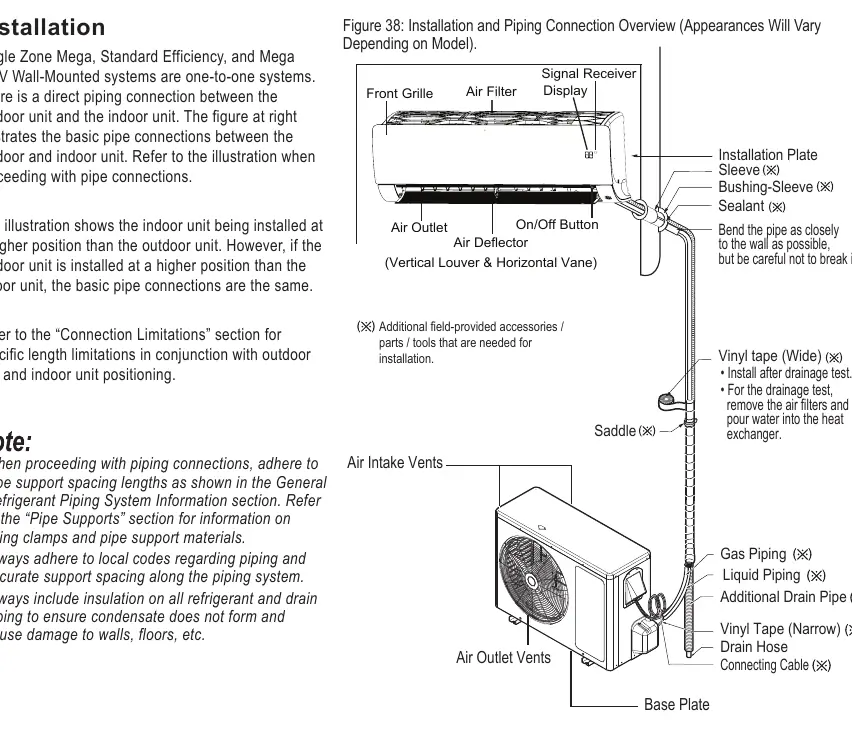

Installationsübersicht
Installationsübersicht

Kältemittelleitungen und Isolierung

Verwenden Sie ausschließlich für R410A zugelassene ACR-Kupferrohre. Alle Leitungen müssen separat isoliert werden, um Kondenswasserbildung zu vermeiden. Bei der Installation ist auf die korrekte Biegetechnik zu achten, um Knicke zu vermeiden. Flanschverbindungen müssen mit einem Drehmomentschlüssel gemäß den Spezifikationen angezogen werden. Vor der Inbetriebnahme ist eine Dichtheitsprüfung (Triple Leak Test) und eine Vakuum-Evakuierung (Deep Evacuation) zwingend erforderlich.

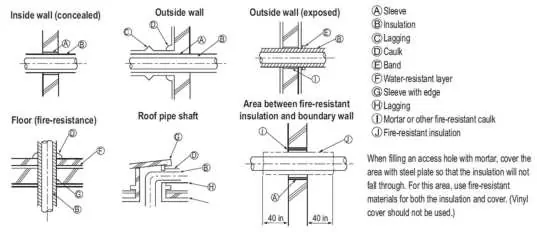

Rohrdurchführungen
Rohrdurchführungen

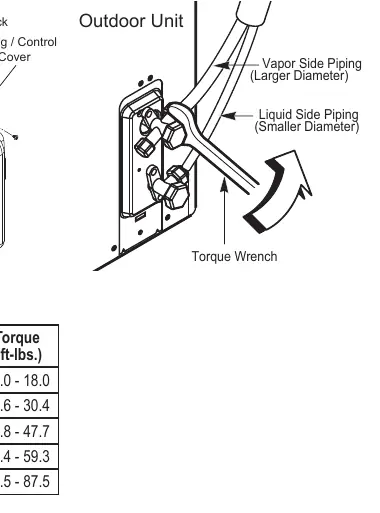

Anschluss am Außengerät
Anschluss am Außengerät

Elektrische Installation

Die elektrische Verkabelung muss von einem lizenzierten Elektriker durchgeführt werden. Verwenden Sie für die Kommunikation zwischen Innen- und Außengerät ein 4-adriges Kabel (mind. 14 AWG). Stellen Sie sicher, dass die Spannungsversorgung (208-230V oder 115V je nach Modell) korrekt ist. Die Erdung muss gemäß den lokalen Vorschriften erfolgen. Verwenden Sie für alle Anschlüsse Ring- oder Gabelkabelschuhe.

Zusätzliches Montagefoto von Seite 23
Zusätzliches Montagefoto von Seite 23
Zusätzliches Montagefoto von Seite 25
Zusätzliches Montagefoto von Seite 25

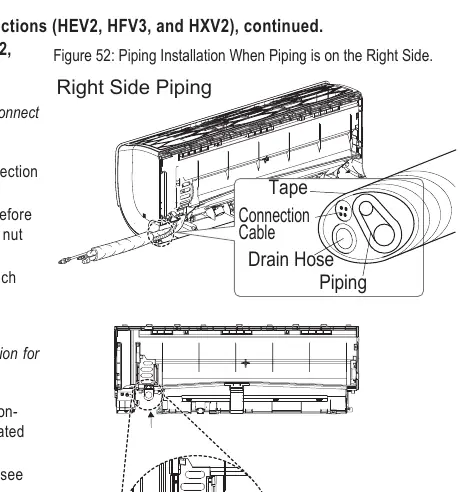

Anschluss bei rechtsseitiger Verlegung
Anschluss bei rechtsseitiger Verlegung

Inbetriebnahme und Prüfung

Nach Abschluss der Installation ist ein Testlauf durchzuführen. Das System sollte im Kühlmodus betrieben werden, um die Leistung zu bewerten. Überprüfen Sie die Druckwerte am Gas-Serviceventil und messen Sie die Temperaturdifferenz zwischen Einlass und Auslass (sollte >14.4°F betragen).

Fehlerbehebung

Das System verfügt über eine Selbstdiagnosefunktion. Fehlercodes werden durch Blinkmuster der LEDs am Innen- oder Außengerät angezeigt. Bei Auftreten eines Fehlers sollte das System stromlos gemacht und die Fehlercode-Tabelle in der Anleitung konsultiert werden.

Praktische Hilfe

Typische Probleme

Kältemittelleck

System auf Dichtheit prüfen, Flanschverbindungen und Lötstellen kontrollieren.

Fehlercode auf Display

Fehlercode-Tabelle in der Anleitung prüfen (z.B. LED-Blinkmuster).

Kondenswasser tritt aus

Drainageschlauch auf korrekte Neigung und Verstopfungen prüfen.

Vor der Verwendung

  • Sicherstellen, dass die Wand das Gewicht trägt.
  • Kältemittelleitungen korrekt isolieren.
  • Elektrische Anschlüsse gemäß NEC-Vorgaben durchführen.
  • Dichtheitsprüfung (Triple Leak Test) durchführen.
  • Vakuum-Evakuierung (Deep Evacuation) durchführen.

Technische Daten in der Praxis

Kühlleistung
Nennleistung in Btu/h je nach Modell.
Spannungsversorgung
208-230V/60Hz/1Ph oder 115V/60Hz/1Ph je nach Modell.

Abbildungen und Diagramme

  • Figure 4: Abstände für Außengeräte.
  • Figure 38: Installationsübersicht.
  • Figure 96: Elektrische Anschlüsse.

Modellkompatibilität

  • Nur für Single-Zone-Systeme.
  • Erfordert qualifizierte Elektriker für die Installation.
