Montagehalterung für Kondensatpumpe Mestek 11J30-10857-001

Installationsanleitung für die Mestek 11J30-10857-001 Kondensatpumpen-Montagehalterung. Erfahren Sie, wie Sie die Halterung sicher an Ihrem gasbefeuerten Heizgerät montieren.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Montagehalterung ist speziell für die Installation einer Kondensatpumpe an gasbefeuerten Propeller-Heizgeräten konzipiert. Sie ist für Geräte mit einer Leistung von 50.000 bis 400.000 BTU/HR geeignet. Die Halterung wird direkt an der Unterseite des Heizgeräts befestigt.

Lieferumfang

Stellen Sie vor Beginn der Montage sicher, dass folgende Teile im Kit enthalten sind:

1x Kondensatpumpen-Montagehalterung
2x 3/8-16 x 3/4 Zoll Schrauben
2x 3/8 Zoll Sicherungsscheiben

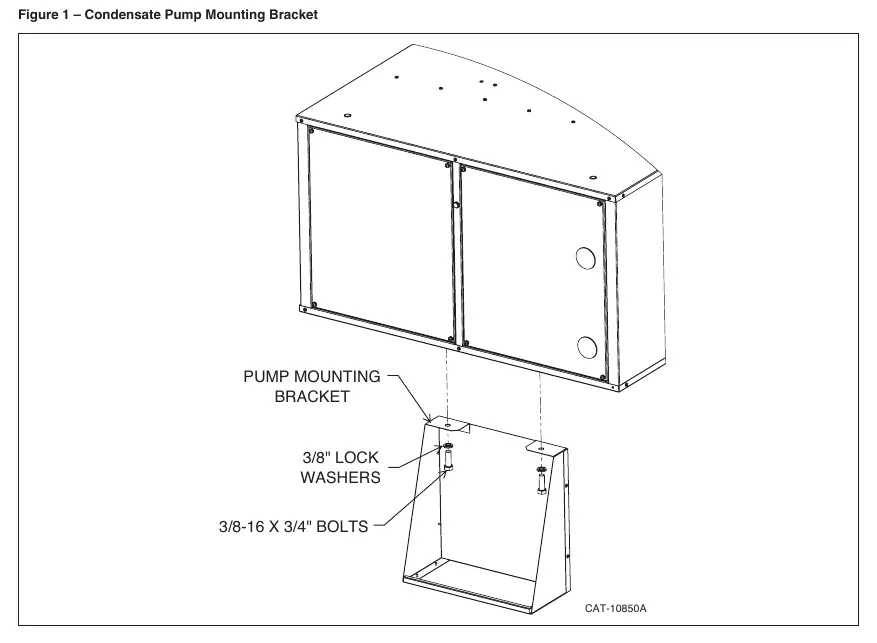

Montageanleitung

Suchen Sie die zwei 3/8 Zoll Gewindeeinsätze an der Unterseite des Heizgeräts. Diese befinden sich links und rechts neben der Kondensatablauföffnung.
Führen Sie eine Schraube mit einer Sicherungsscheibe durch eines der oberen Montagelöcher der Halterung.
Schrauben Sie die Schraube in den Gewindeeinsatz an der Unterseite des Heizgeräts und ziehen Sie diese zunächst nur handfest an.
Wiederholen Sie den Vorgang für die zweite Schraube.
Ziehen Sie anschließend beide Schrauben fest an, um die Halterung sicher zu fixieren.

Praktische Hilfe

Typische Probleme

Schrauben lassen sich nicht in die Einsätze drehen

Überprüfen Sie, ob Sie die korrekten 3/8 Zoll Gewindeeinsätze an der Unterseite des Heizgeräts verwenden, die sich links und rechts neben der Ablauföffnung befinden.

Vor der Verwendung

Stellen Sie sicher, dass Ihr Heizgerät im Leistungsbereich von 50.000 bis 400.000 BTU/HR liegt.
Überprüfen Sie, ob die zwei 3/8 Zoll Gewindeeinsätze an der Unterseite des Heizgeräts frei zugänglich sind.
Vergewissern Sie sich, dass alle im Lieferumfang enthaltenen Teile (Halterung, 2 Schrauben, 2 Sicherungsscheiben) vorhanden sind.
