Serviceanleitung für Bosch IDS Heat Pump 115V Modular Blower

Wichtige Informationen aus der Anleitung

Diese Serviceanleitung richtet sich an qualifiziertes Fachpersonal für die Installation und Wartung der Bosch IDS Heat Pump 115V Modular Blower. Sie enthält kritische Sicherheitsvorkehrungen, insbesondere zum Schutz vor elektrostatischer Entladung (ESD), sowie detaillierte Diagnoseverfahren für Fehlercodes, die über die LED-Anzeige am Steuerungsmodul ausgegeben werden.

Sicherheitshinweise

• ESD-Schutz: Entladen Sie statische Elektrizität Ihres Körpers, bevor Sie das Gerät oder interne Komponenten berühren, um Schäden am Steuermodul zu vermeiden.
• Elektrische Sicherheit: Trennen Sie vor Wartungsarbeiten immer die Stromversorgung. Stellen Sie sicher, dass die Verkabelung korrekt polarisiert und geerdet ist.
• Brandschutz: Halten Sie einen Mindestabstand von 1 Zoll zu brennbaren Materialien bei der Luftführung ein.
• Qualifikation: Installation und Wartung dürfen nur von qualifizierten Serviceagenturen oder Gasversorgern durchgeführt werden.

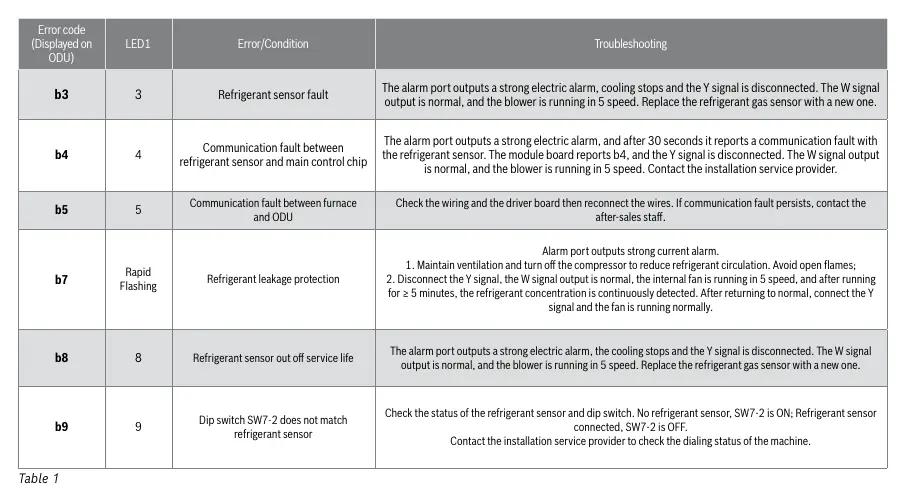

Fehlerbehebung und LED-Codes

Das Gerät diagnostiziert Fehler durch Blinkcodes der LED1. Die Anzahl der Blinksignale entspricht spezifischen Fehlerzuständen:

• 3-mal Blinken: Kältemittelsensor-Fehler.
• 4-mal Blinken: Kommunikationsfehler zwischen Kältemittelsensor und Hauptsteuerchip.
• 5-mal Blinken: Kommunikationsfehler zwischen Ofen und Außengerät (ODU).
• Schnelles Blinken: Kältemittelleckschutz aktiviert.
• 8-mal Blinken: Lebensdauer des Kältemittelsensors abgelaufen.
• 9-mal Blinken: DIP-Schalter SW7-2 stimmt nicht mit dem Kältemittelsensor überein.

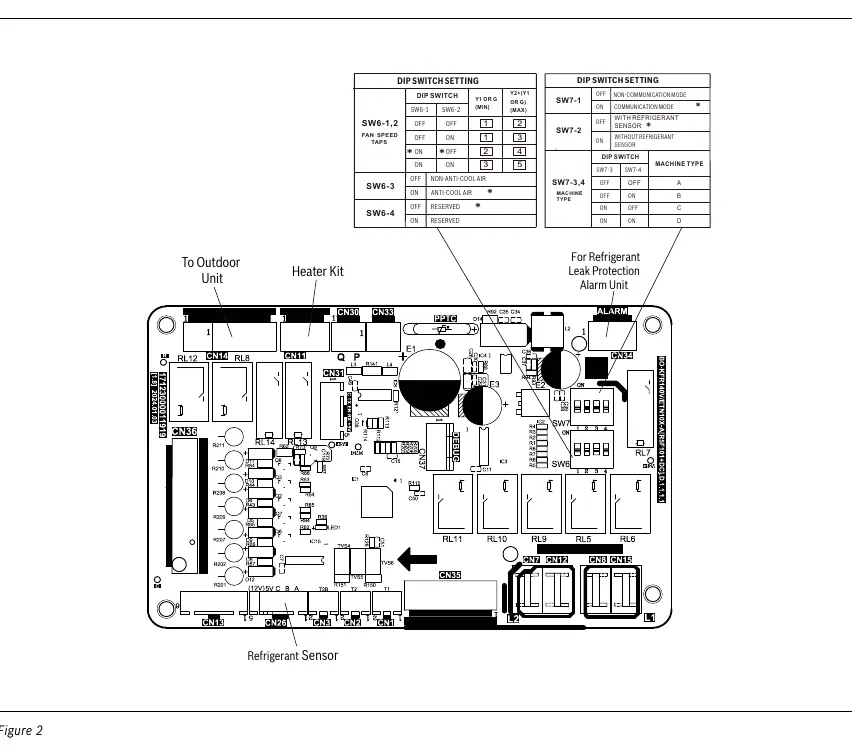

Steuermodul und DIP-Schalter

Das Steuermodul verfügt über DIP-Schalter zur Konfiguration:

• SW6-1, 2: Einstellung der Lüfterdrehzahlstufen.
• SW6-3: Anti-Cool-Air-Funktion.
• SW7-1: Kommunikationsmodus (Kommunikation/Nicht-Kommunikation).
• SW7-2: Konfiguration des Kältemittelsensors (mit/ohne).
• SW7-3, 4: Einstellung des Maschinentyps (A, B, C, D).

Prüfung des Innenlüftermotors

Bei Problemen mit dem Lüftermotor sollte der Spannungsfluss geprüft werden:

• Prüfen Sie, ob der Lüfter normal startet (keine ungewöhnlichen Geräusche oder schwergängige Bewegung).
• Messen Sie die Spannung zwischen L und N (CN14/CN13), diese sollte zwischen 98V und 127V liegen.
• Messen Sie die Spannung zwischen C und 1, 2, 3, 4, 5 (CN35), diese sollte zwischen 18V und 27V liegen.
• Wenn die Spannungen korrekt sind, aber der Motor nicht läuft, ist der Motor zu ersetzen.

Schaltplan

Der Schaltplan dient als Referenz für die Verkabelung des Transformators, des Lüftermotors, des Steuermoduls und der Anschlüsse zum Außengerät. Achten Sie darauf, dass bei Ersatzteilen nur vom Hersteller spezifizierte Komponenten verwendet werden und Kabel mit einer Temperaturbeständigkeit von mindestens 105°C zum Einsatz kommen.
