Installationsanleitung für Brennmedien Rinnai Linear 1000

Wichtige Informationen zur Installation

Die Mehrheit der Leistungsprobleme bei diesem Gerät wird durch eine unsachgemäße Installation der Brennmedien verursacht. Eine fehlerhafte Platzierung kann zu Rußbildung und Leistungseinbußen führen. Schäden durch falsche Installation sind nicht von der Garantie abgedeckt.

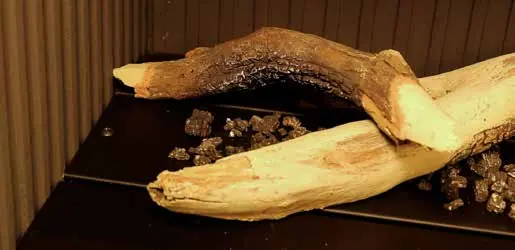

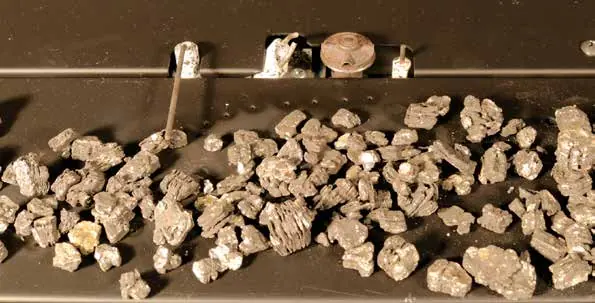

Wichtiger Hinweis: Halten Sie die Lücken zwischen den Brennern frei von Vermiculit oder zerkleinertem Glas, da diese für die Sekundärluftzufuhr zum Gerät benötigt werden.

Vorbereitung

Packen Sie das gesamte Brennmedien-Set vorsichtig aus und prüfen Sie alle Teile auf Schäden. Stellen Sie sicher, dass Sie das korrekte Set für Ihr Modell haben. Die Sets sind unterschiedlich und nicht untereinander austauschbar.

Installation des FlameTech-Holzscheit-Sets

Stellen Sie sicher, dass die Basisplatte korrekt fixiert ist und die Messing-Belüftungshülsen korrekt über den Injektoren sitzen. Das Oberteil der Hülse sollte leicht über der Feuerbasis liegen.

1. Setzen Sie das mittlere Holzscheit in das Tal in der Mitte der Basisplatte ein.
2. Platzieren Sie eine Schicht Glas über den Löchern in der Basisplatte. Verwenden Sie etwa 80 % des Glases, um die Beleuchtung von unten nicht zu beeinträchtigen.
3. Identifizieren Sie die linken und rechten FlameTech-Holzscheite. Prüfen Sie die Kanäle auf Risse.

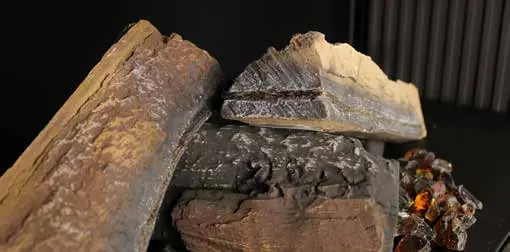

4. Positionieren Sie das rechte Holzscheit, indem Sie die Kupfermuffe an der Basis des Brenners über die Belüftungshülse schieben.
5. Positionieren Sie das linke Holzscheit so, dass die Außenkante auf der Basisplatte sitzt und das andere Ende auf dem mittleren Holzscheit ruht.

Installation des Designer-Holzscheit-Sets

Die Holzscheite verfügen über einen verkohlten Bereich, der bei korrekter Installation immer nach unten zeigen muss. Falten Sie die vier Log-Positionierungspunkte entlang des Brenners und der Brennerumrandung nach oben, bevor Sie fortfahren.

Installation der modernen Medien (Glas)

Verteilen Sie eine dünne Schicht Glas über die gesamte Brenneroberseite. Vermeiden Sie es, das Glas direkt aus dem Beutel zu schütten, da Staub die Brenneröffnungen blockieren kann. Achten Sie darauf, die Brenneröffnungen nicht zu stark zu bedecken.

Verwendung von Drahtwolle

Die Drahtwolle dient zur Verbesserung des Flammenbildes. Zerzupfen Sie die Wolle in dünne Stränge. Es ist nicht notwendig, die gesamte Wolle zu verwenden. Platzieren Sie dünne Stränge über den Flammen, um diese heller und lebendiger zu machen. Achten Sie darauf, dass die Wolle nicht in die Nähe der Flammenstäbe gelangt, da dies zu Kurzschlüssen und zum Abschalten des Feuers führen kann.

Fehlerbehebung und Betrieb

Starten Sie das Feuer und prüfen Sie die Zündung. Wenn das Feuer nach wenigen Sekunden ausgeht, berührt wahrscheinlich ein Drahtstück der Wolle den Flammenstab. Wenn die Flammen zu dünn sind oder kein Glühen um die Wolle herum sichtbar ist, ist die Wolle möglicherweise zu fest im Kanal platziert. Lockern Sie diese vorsichtig.

Kontakt

Rinnai Australia Pty Ltd: 100 Atlantic Drive, Keysborough, Victoria 3173. National Help Line: 1300 555 545. Rinnai New Zealand Ltd: 105 Pavilion Drive, Mangere, Auckland 2022. Tel: 0800 746 624.
