Installationsanleitung für Deckenmontageplatte Vallox 125 MV

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der Deckenmontageplatte für das Lüftungsgerät Vallox 125 MV. Die Platte dient als stabile Basis für die Deckenmontage des Geräts. Wichtige Voraussetzungen sind die korrekte Vorbereitung der Gewindestangen, die Einhaltung der Abstände für die Wartungsklappe sowie die korrekte Nivellierung der Platte vor der Montage des Lüftungsgeräts.

Montage der Deckenmontageplatte

1. Befestigen Sie die M8-Gewindestangen an den Dachbalken oder einer anderen stabilen Rahmenkonstruktion und drehen Sie die Muttern (1) auf die Stangen.
2. Heben Sie die Deckenmontageplatte in die gewünschte Position.
3. Schieben Sie jeweils einen Vibrationsdämpfer (3) und eine Unterlegscheibe (2) auf jede Gewindestange.
4. Justieren Sie die Muttern so, dass die Deckenmontageplatte waagerecht ausgerichtet ist.
5. Wichtiger Hinweis: Das Ende der Gewindestange darf maximal 5 mm unter der Befestigungsmutter herausragen. Befestigen Sie die Platte nicht zu fest an der Decke. Es müssen Muttern (1) oberhalb der Platte vorhanden sein, um ein Anheben bei der Montage des Geräts zu verhindern.

Installation des Lüftungsgeräts

1. Stellen Sie sicher, dass die Kondensat-Isolierringe an den Auslassstutzen unter der Montageplatte korrekt sitzen.

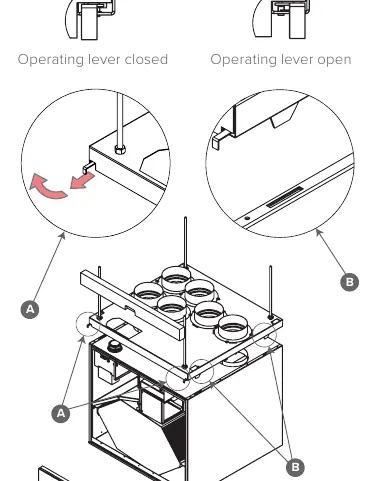

2. Ziehen Sie die Bedienhebel (A) heraus und verriegeln Sie diese, indem Sie sie zu den Außenseiten des Geräts drehen.
3. Entfernen Sie die Tür des Lüftungsgeräts vor der Montage.
4. Heben Sie das Lüftungsgerät nahe an die Montageplatte und führen Sie die Kabel sowie den Anschlusskasten durch die Öffnung in der Platte.
5. Wartungshinweis: Planen Sie eine Wartungsklappe in der Decke ein, um Zugang zu den Kabeln und dem Anschlusskasten zu erhalten. Der Abstand zwischen Wartungsklappe und Montageplatte sollte ca. 500 mm betragen.
6. Heben Sie das Gerät gegen die Montageplatte und lösen Sie die Verriegelung der Hebel (A), indem Sie diese zur Mitte des Geräts drehen. Die Hebel verriegeln das Gerät an der Platte. Führen Sie bei Bedarf die Montagehaken (B) in die Nuten an den Seitenwänden des Geräts.

Wartung und Demontage

Falls das Gerät demontiert werden muss, entfernen Sie die Tür, heben Sie das Gerät leicht an, ziehen Sie beide Bedienhebel (A) heraus und verriegeln Sie diese wie bei der Installation beschrieben.
