Bedienungsanleitung für LG Digital Signage 105BM5N-B
Schnelle Hilfe und Bedienungsanleitung für das LG Digital Signage Display 105BM5N-B. Erfahren Sie alles über die Wandmontage, Anschlüsse, technische Daten und Tipps zur Vermeidung von Nachbildern.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für das LG Digital Signage Display 105BM5N-B. Bitte lesen Sie die Anleitung sorgfältig durch, um eine sichere Verwendung zu gewährleisten. Verwenden Sie keine gefälschten Produkte, da dies zum Garantieverlust führen kann. Das Gerät sollte nicht in staubigen Umgebungen betrieben werden.
Lieferumfang und Vorbereitung
Im Lieferumfang enthalten sind:
- Fernbedienung und AAA-Batterien
- HDMI-Kabel
- Netzkabel
- WiFi-Dongle
Entfernen Sie alle Klebebänder von der Vorderseite, bevor Sie das Gerät anschließen. Bewahren Sie den Karton für zukünftige Transporte auf.
Wandmontage

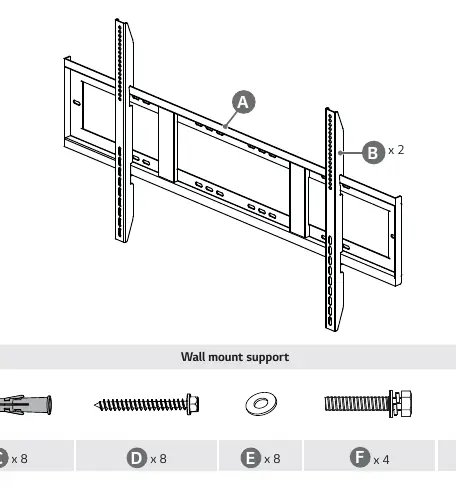

Das Gerät kann an einer Wand montiert werden. Verwenden Sie dazu eine VESA-konforme Halterung (1000 x 400 mm) mit M8-Schrauben (maximale Länge 25 mm). Beachten Sie folgende Einschränkungen:
- Nicht an Decken oder schrägen Wänden installieren.
- Halten Sie mindestens 10 cm Abstand zur Wand für eine ausreichende Belüftung ein.
- Stellen Sie sicher, dass das Gerät nicht direktem Sonnenlicht ausgesetzt ist.
Anschlüsse und Stromversorgung
Das Gerät verfügt über verschiedene Anschlüsse für externe Geräte:
Seitliche Anschlüsse
- USB 3.0 für Datenübertragung oder Peripheriegeräte.
- HDMI 1, 2, 3, 4 für externe Videoquellen.
- DP IN für DisplayPort-Verbindungen.
- Audio In/Out.
- USB Type-C für Daten und Laden (max. 100W).
Untere Anschlüsse
- USB 2.0.
- RS232 für Steuerung.
- Wired LAN für Internetverbindung.
- SPDIF für Audioausgabe.
Der Netzschalter befindet sich an der Vorderseite oder neben dem Stromanschluss. 'I' bedeutet eingeschaltet, 'O' ausgeschaltet.
Technische Daten und Auflösung
Das Display unterstützt eine empfohlene Auflösung von 5120 x 2160 (5K) bei 60 Hz. Die maximale Auflösung hängt vom verwendeten Anschluss ab (HDMI 2.1 / DP 1.4 unterstützen 5K, HDMI 2.0 / USB-C unterstützen 4K). Die Betriebstemperatur liegt zwischen 0 °C und 40 °C.
Sicherheitshinweise und Wartung
Um Nachbilder (Afterimage) zu vermeiden, wird empfohlen, Hintergrundfarben und Bildschirminhalte regelmäßig zu wechseln. Statische Bilder sollten nicht über lange Zeiträume angezeigt werden. Verwenden Sie die Bildschirmschoner-Funktion.
Praktische Hilfe
Typische Probleme
Nachbilder (Afterimage) auf dem Bildschirm
Vermeiden Sie statische Bilder über lange Zeiträume. Wechseln Sie Hintergrundfarben und Bildschirminhalte regelmäßig (empfohlen alle 12 Stunden).
Bildschirm flackert beim Einschalten
Dies ist normal, wenn das Gerät kalt ist.
USB-C Ladevorgang funktioniert nicht
Stellen Sie sicher, dass das angeschlossene Gerät nicht mehr Leistung benötigt, als der Port liefert (max. 100W). Verwenden Sie ein zertifiziertes USB-C Kabel (max. 1.5m).
Vor der Verwendung
- Entfernen Sie alle Schutzfolien von der Vorderseite.
- Stellen Sie sicher, dass die Wandhalterung VESA-konform ist (1000x400).
- Prüfen Sie, ob 10 cm Abstand zur Wand für die Belüftung eingehalten werden.
- Verwenden Sie nur zertifizierte Kabel.
Technische Daten in der Praxis
- VESA 1000x400
- Standard für die Wandhalterung; Schraubentyp M8, max. Länge 25mm.
Abbildungen und Diagramme

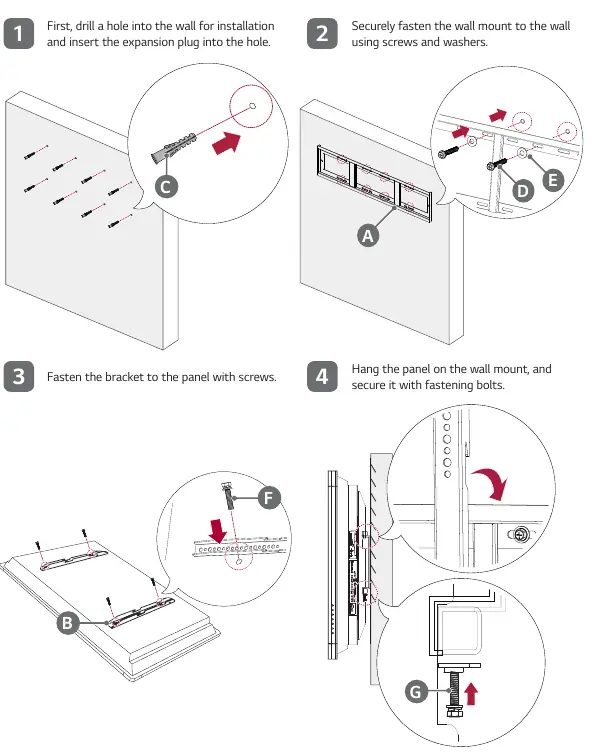

- Die Wandmontage erfordert das Anbringen der Halterung an der Wand und das Einhängen des Panels mit Sicherungsschrauben.
- Die Anschlüsse sind in seitliche und untere Terminals unterteilt.
Modellkompatibilität
- Nicht für Decken- oder Schrägmontage geeignet.
- Nicht in Umgebungen mit übermäßigem Staub verwenden.
