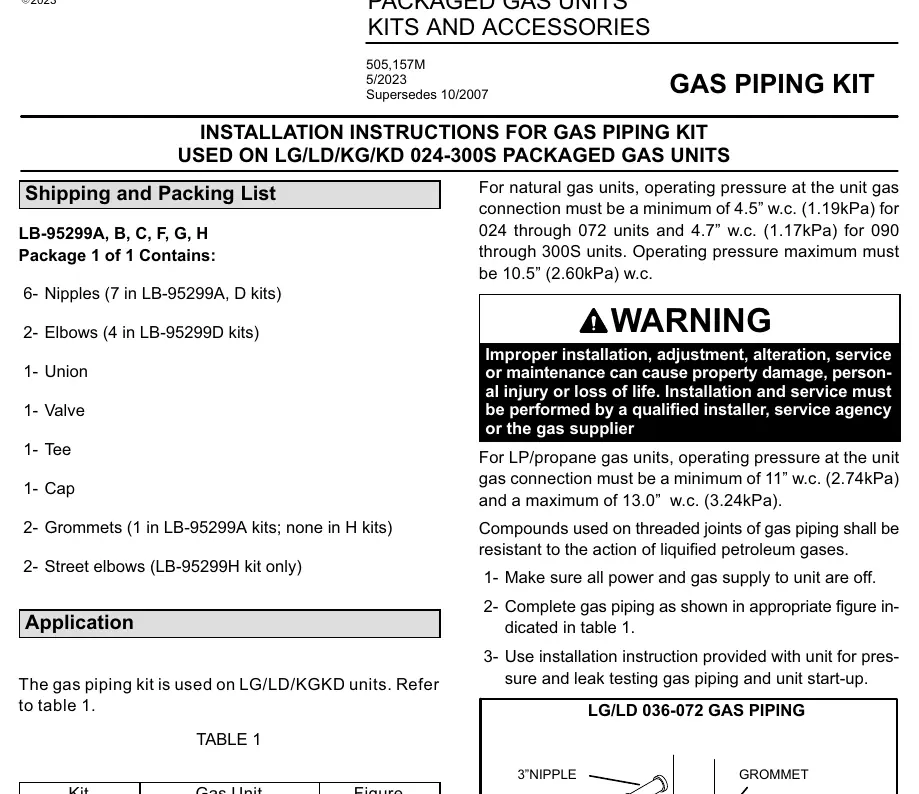

Installationsanleitung für Gasleitungs-Kit LG/LD/KG/KD 024-300S
Schnellstart-Anleitung für die Installation des Gasleitungs-Kits für LG/LD/KG/KD 024-300S Einheiten. Enthält wichtige Druckvorgaben, Sicherheitswarnungen und Montagepläne für verschiedene Modellreihen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für Gasleitungs-Kits, die für die LG/LD/KG/KD 024-300S Einheiten bestimmt sind. Vor der Installation müssen die örtlichen Vorschriften und Anforderungen des Gasversorgers geprüft werden. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal oder den Gasversorger durchgeführt werden, um Sachschäden, Verletzungen oder Lebensgefahr zu vermeiden.
Vorbereitung und Sicherheit
- Stellen Sie sicher, dass die Strom- und Gaszufuhr zur Einheit vollständig unterbrochen ist.
- Verwenden Sie für Gewindeverbindungen Dichtungsmittel, die gegen Flüssiggas beständig sind.
- Die Zuleitung darf nicht kleiner sein als der Gasanschluss der Einheit.
- Berücksichtigen Sie bei der Dimensionierung der Rohre den Druckabfall basierend auf der Leitungslänge ab dem Gaszähler.
Betriebsdruckvorgaben
Der Betriebsdruck am Gasanschluss der Einheit muss folgende Bedingungen erfüllen:
- Erdgas (024-072 Einheiten): Minimum 4,5 Zoll w.c. (1,19 kPa).
- Erdgas (090-300S Einheiten): Minimum 4,7 Zoll w.c. (1,17 kPa).
- Erdgas (Maximum): 10,5 Zoll w.c. (2,60 kPa).
- LP/Propangas: Minimum 11,0 Zoll w.c. (2,74 kPa) bis Maximum 13,0 Zoll w.c. (3,24 kPa).
Installation
Die Montage erfolgt gemäß den spezifischen Abbildungen für das jeweilige Modell. Nach der mechanischen Installation muss eine Druck- und Leckprüfung gemäß der mit der Einheit gelieferten Anleitung durchgeführt werden.
Modellzuordnung
- LB-95299A: LG/LD 036-072
- LB-95299H: KG/KD 024-072
- LB-95299B, F: LG/LD 078-150
- LB-95299C, G: LG/LD 156-300S
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass der Betriebsdruck am Anschluss innerhalb der spezifizierten Grenzwerte (Erdgas 4,5-10,5 Zoll w.c. / LP 11-13 Zoll w.c.) liegt.
Verwenden Sie ausschließlich Dichtungsmittel, die für Flüssiggas zugelassen und beständig sind.
Vor der Verwendung
- Stromzufuhr zur Einheit unterbrochen
- Gasversorgung zur Einheit unterbrochen
- Örtliche Vorschriften und Anforderungen des Gasversorgers geprüft
- Passendes Kit für das spezifische Modell (siehe Tabelle 1) bereitgestellt
- Dichtungsmittel für Flüssiggas vorhanden
Technische Daten in der Praxis
- w.c. (Water Column)
- Maßeinheit für den Gasdruck (Wassersäule), wichtig für die korrekte Einstellung des Betriebsdrucks.
Abbildungen und Diagramme
- Abbildung 1: Montageplan für LG/LD 036-072
- Abbildung 2: Montageplan für KG/KD 024-072
- Abbildung 3: Montageplan für LG/LD 156-300S
- Abbildung 4: Montageplan für LG/LD 090-150
Modellkompatibilität
- Kits sind spezifisch für LG/LD/KG/KD 024-300S Einheiten.
- Die Verwendung von zu kleinen Zuleitungen im Vergleich zum Gasanschluss der Einheit ist untersagt.
