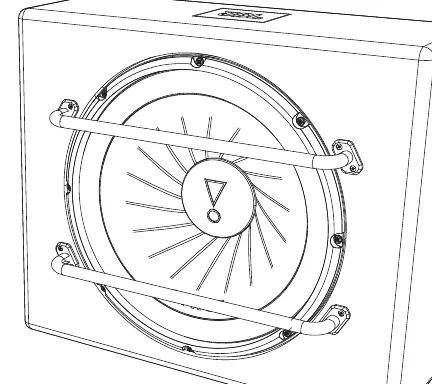

Bedienungsanleitung für JBL STAGE 1200S Subwoofer
Schnellstartanleitung und Installationshandbuch für den JBL STAGE 1200S Subwoofer. Erfahren Sie alles über den Anschluss, die Montage und die technischen Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Betriebshinweise für den JBL STAGE 1200S Subwoofer. Es wird dringend empfohlen, die Installation von einem qualifizierten Fachmann durchführen zu lassen, da spezifische Anforderungen je nach Fahrzeug variieren können. Bewahren Sie den Kaufbeleg und die Seriennummer für Garantiezwecke auf.
Installation
Beachten Sie bei der Installation folgende Sicherheitshinweise:
- Tragen Sie immer eine Schutzbrille, wenn Sie Werkzeuge verwenden.
- Schalten Sie vor Beginn alle Audiokomponenten und andere elektronische Geräte aus.
- Trennen Sie den Minuspol (-) der Fahrzeugbatterie.
- Überprüfen Sie die Montagefläche auf Hindernisse wie Bremsleitungen, Kraftstoffleitungen oder Kabelbäume, bevor Sie bohren oder schneiden.
- Stellen Sie sicher, dass alle elektrischen Verbindungen sicher und ordnungsgemäß isoliert sind.
- Montieren Sie den Lautsprecher nicht an Orten, an denen er nass werden könnte.
Wahl des Montageortes
Wählen Sie einen Ort, der den Laderaum, die umklappbaren Rücksitze oder die Heckklappe nicht behindert. Ein Eckbereich im Kofferraum ist meist ideal. Befestigen Sie das Gehäuse sicher auf der Montageoberfläche.
Anschluss
Verbinden Sie die Plus- (+) und Minus- (-) Anschlüsse des Subwoofers mit den entsprechenden Ausgängen des Verstärkers. Achten Sie dabei auf die korrekte Polarität. Verwenden Sie Lautsprecherkabel mit einem Querschnitt von mindestens 0,5 mm² (20 AWG).
Technische Daten
- Woofer: 12" (300mm)
- Belastbarkeit (RMS): 250Wrms
- Spitzenbelastbarkeit: 1000W
- Empfindlichkeit (2.83V @1m): 91dB
- Frequenzgang: 34Hz – 200Hz
- Impedanz: 2 Ohm
- Abmessungen (BxHxT): 436mm x 365mm x 159mm x 252mm
Pflege
Der Lautsprecher kann mit einem feuchten Tuch gereinigt werden. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel. Das Produkt ist für mobile Anwendungen konzipiert und nicht für den Anschluss an das Stromnetz geeignet.
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Kein Ton
Überprüfen Sie die Kabelverbindungen zum Verstärker und die Polarität (+/-). Stellen Sie sicher, dass der Verstärker eingeschaltet ist.
Verzerrter Klang
Überprüfen Sie die Einstellungen am Verstärker und stellen Sie sicher, dass die Lautstärke nicht zu hoch eingestellt ist.
Vor der Verwendung
- Tragen Sie eine Schutzbrille bei der Arbeit mit Werkzeugen.
- Schalten Sie alle Audiokomponenten und elektronischen Geräte aus.
- Trennen Sie den Minuspol (-) der Fahrzeugbatterie.
- Überprüfen Sie die Montagefläche auf Hindernisse (Bremsleitungen, Kabelbäume).
- Stellen Sie sicher, dass die elektrischen Verbindungen sicher und isoliert sind.
Technische Daten in der Praxis
- Belastbarkeit (RMS)
- 250Wrms - Dauerhafte Belastbarkeit des Subwoofers.
- Spitzenbelastbarkeit
- 1000W - Maximale kurzzeitige Belastbarkeit.
- Frequenzgang
- 34Hz – 200Hz - Der Bereich der wiedergegebenen Frequenzen.
Abbildungen und Diagramme
- Das Diagramm zeigt den Anschluss des Subwoofers an einen Verstärker.
- Verbinden Sie die Plus- (+) und Minus- (-) Anschlüsse des Subwoofers mit den entsprechenden Ausgängen des Verstärkers.
- Verwenden Sie mindestens 0,5mm² (20 AWG) Lautsprecherkabel.
Modellkompatibilität
- Nur für mobile Anwendungen (Fahrzeuge) konzipiert.
- Nicht für den Anschluss an das Stromnetz geeignet.
