JBL Club 64SQ Autolautsprecher - Installationsanleitung und...

Installationsanleitung und technische Daten für die JBL Club 64SQ Autolautsprecher. Erfahren Sie, wie Sie die Lautsprecher montieren, den Hochtönerpegel anpassen und die Spezifikationen verstehen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Einstellung des Hochtönerpegels (0 dB / +3 dB) Seite 1 Explosionszeichnung der Montagekomponenten Seite 2 Schritt-für-Schritt Installationsanleitung Seite 3

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen und technischen Spezifikationen für die JBL Club 64SQ Autolautsprecher. Ein wesentliches Merkmal ist die Möglichkeit, den Hochtönerpegel direkt am Lautsprecher anzupassen. Sie können zwischen 0 dB und +3 dB wählen, um den Klang an Ihre Vorlieben und die Einbauposition anzupassen.

Einstellung des Hochtönerpegels (0 dB / +3 dB)
Einstellung des Hochtönerpegels (0 dB / +3 dB)

Montage und Installation

Die Installation erfordert die Verwendung der mitgelieferten Komponenten. Stellen Sie sicher, dass der Einbauort für 160 mm (6-1/2 Zoll) Lautsprecher geeignet ist.

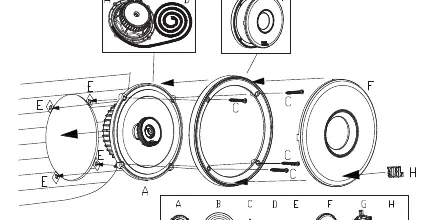

Explosionszeichnung der Montagekomponenten
Explosionszeichnung der Montagekomponenten

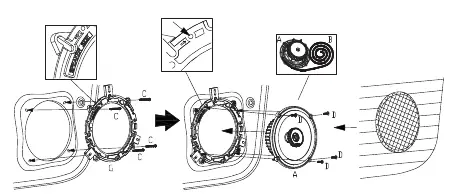

Schritt-für-Schritt Installationsanleitung
Schritt-für-Schritt Installationsanleitung
  • Vorbereitung: Überprüfen Sie den Lieferumfang anhand der Teileliste (A bis H).
  • Montage: Befolgen Sie die Schritte in der Installationsgrafik. Verwenden Sie die mitgelieferten Schrauben (C, D) und Clips (E), um den Lautsprecher sicher in der Fahrzeugöffnung zu befestigen.
  • Anschluss: Achten Sie auf die korrekte Polarität (+/-) beim Anschließen der Lautsprecherkabel.

Technische Daten

Die JBL Club 64SQ Lautsprecher sind für hohe Klangqualität ausgelegt. Hier sind die wichtigsten Leistungsdaten:

  • Typ: 6-1/2 Zoll (160 mm) 2-Wege-Autolautsprecher
  • Belastbarkeit: 75 W RMS, 225 W Spitzenleistung
  • Empfindlichkeit: 93 dB (@ 2,83 V)
  • Frequenzgang: 48 Hz – 21 kHz
  • Nennimpedanz: 3,0 Ohm
  • Übergangsfrequenz: 5 kHz

Herstellerinformationen

JBL

Markenprofil
Herstellerwebsite https://www.jbl.com Support https://support.jbl.com Herstellerhandbücher https://support.jbl.com

Praktische Hilfe

Typische Probleme

Hochtöner klingt zu leise oder zu schrill

Passen Sie den Hochtönerpegel direkt am Lautsprecher an. Der Schalter ermöglicht eine Einstellung zwischen 0 dB (Standard) und +3 dB.

Lautsprecher passt nicht in die Öffnung

Stellen Sie sicher, dass die Einbauöffnung für 160 mm (6-1/2 Zoll) Lautsprecher ausgelegt ist und prüfen Sie die Einbautiefe.

Vor der Verwendung

  • Prüfen Sie, ob alle Teile (A-H) im Lieferumfang enthalten sind.
  • Stellen Sie sicher, dass die Einbauöffnung für 160 mm Lautsprecher geeignet ist.
  • Überprüfen Sie die Impedanz Ihres Verstärkers (3,0 Ohm Nennimpedanz).
  • Stellen Sie sicher, dass die Kabel für den Anschluss vorhanden sind.
