Bedienungsanleitung für Subwoofer JBL STAGE 1200D
Erfahren Sie, wie Sie den JBL STAGE 1200D Subwoofer korrekt installieren und anschließen. Diese Anleitung enthält wichtige Sicherheitshinweise, technische Daten und Tipps zur optimalen Platzierung im Fahrzeug.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

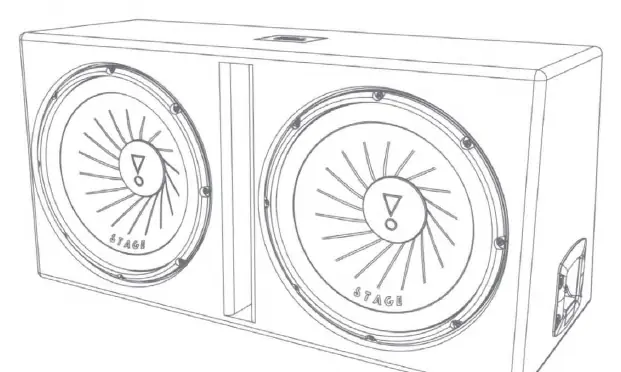

Der JBL STAGE 1200D ist ein passives Subwoofer-Gehäuse, das für den Einsatz in Fahrzeugen konzipiert wurde. Aufgrund der Komplexität der Installation in einem Fahrzeug wird dringend empfohlen, den Einbau von einem qualifizierten Fachmann durchführen zu lassen. Das Gerät ist nicht für den Anschluss an das Stromnetz geeignet.
Installation und Sicherheit
Bevor Sie mit der Installation beginnen, beachten Sie bitte folgende Sicherheitshinweise:
- Schutzausrüstung: Tragen Sie bei der Verwendung von Werkzeugen immer eine Schutzbrille.
- Stromversorgung: Schalten Sie alle Audiokomponenten und andere elektrische Geräte aus. Trennen Sie den Minuspol (-) der Fahrzeugbatterie, bevor Sie beginnen.
- Einbauort: Wählen Sie einen Ort, der den Laderaum, die umklappbare Rücksitzbank oder die Heckklappe nicht behindert. Die beste Position ist in der Regel eine Ecke des Kofferraums oder Laderaums.
- Sicherheit: Überprüfen Sie die Einbaufläche auf beiden Seiten. Stellen Sie sicher, dass Schrauben oder Kabel keine Bremsleitungen, Kraftstoffleitungen oder Kabelbäume beschädigen.
- Feuchtigkeit: Montieren Sie die Lautsprecher nicht an Orten, an denen sie nass werden könnten.
Anschluss des Subwoofers
Verbinden Sie die Plus- (+) und Minus- (-) Terminals am Gehäuse mit den Ausgängen des Verstärkers. Achten Sie dabei strikt auf die korrekte Polarität. Verwenden Sie für die Verbindungen zum Gehäuse mindestens 0,5 mm² (20 AWG) Lautsprecherkabel.
Technische Daten
- Woofer: 2 x 12 Zoll (300 mm)
- Belastbarkeit (RMS): 600 Wrms
- Spitzenbelastbarkeit: 1200 W
- Empfindlichkeit (2,83V @ 1m): 94 dB
- Frequenzgang: 34 Hz - 200 Hz
- Impedanz: 2 Ohm
- Abmessungen (B x H x T1 x T2): 764,5 mm x 380 mm x 347,5 mm x 266,7 mm
Pflege und Wartung
Der Lautsprecher kann mit einem feuchten Tuch gereinigt werden. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel, da diese das Gehäuse oder die Membran beschädigen könnten.
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Verzerrter Klang oder mangelnde Leistung
Überprüfen Sie die Polarität der Anschlüsse (+/-) am Verstärker und am Subwoofer. Stellen Sie sicher, dass alle Kabel fest sitzen.
Beschädigung durch Feuchtigkeit
Montieren Sie den Subwoofer nicht an Orten, an denen er nass werden könnte, da dies die Elektronik und das Gehäuse beschädigen kann.
Vor der Verwendung
- Trennen Sie den Minuspol der Fahrzeugbatterie vor Beginn der Arbeiten.
- Tragen Sie eine Schutzbrille bei der Verwendung von Werkzeugen.
- Überprüfen Sie die Einbaufläche auf Hindernisse wie Brems- oder Kraftstoffleitungen.
- Verwenden Sie mindestens 0,5 mm² (20 AWG) Lautsprecherkabel.
- Stellen Sie sicher, dass die elektrischen Verbindungen sicher und isoliert sind.
Technische Daten in der Praxis
- Power handling (RMS)
- Die Dauerbelastbarkeit des Subwoofers (600Wrms), die er dauerhaft verarbeiten kann.
- Frequenzgang
- Der Bereich von 34Hz bis 200Hz, den der Subwoofer abdeckt.
Abbildungen und Diagramme
- Das Anschlussdiagramm zeigt die Verbindung zwischen Head Unit, Verstärker (AMP) und dem Subwoofer (Stage 1200D).
- Achten Sie auf die korrekte Verbindung der Plus- und Minus-Terminals am Subwoofer mit dem Lautsprecherausgang des Verstärkers.
Modellkompatibilität
- Dieses Produkt ist ausschließlich für mobile Anwendungen (Fahrzeuge) konzipiert.
- Nicht für den Anschluss an das Stromnetz (Steckdose) geeignet.
