Installationsanleitung für JBL SLP 12/T und SLP 14/T Wandlautsprecher

Erfahren Sie, wie Sie die JBL SLP 12/T und SLP 14/T Wandlautsprecher korrekt installieren, verkabeln und konfigurieren. Diese Anleitung enthält Details zur Wandmontage, zum Anschluss der Lautsprecher und zur Einstellung des...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Die Installation der JBL SLP 12/T und SLP 14/T Lautsprecher muss zwingend von qualifiziertem Fachpersonal unter Einhaltung sicherer Installationsstandards durchgeführt werden. Der Installateur ist für die Auswahl geeigneter Befestigungsmittel und die sichere Montage verantwortlich.

Verkabelung der Lautsprecher

Die Lautsprecher verfügen über einen Multi-Pin-Anschluss für eine einfache Verkabelung:

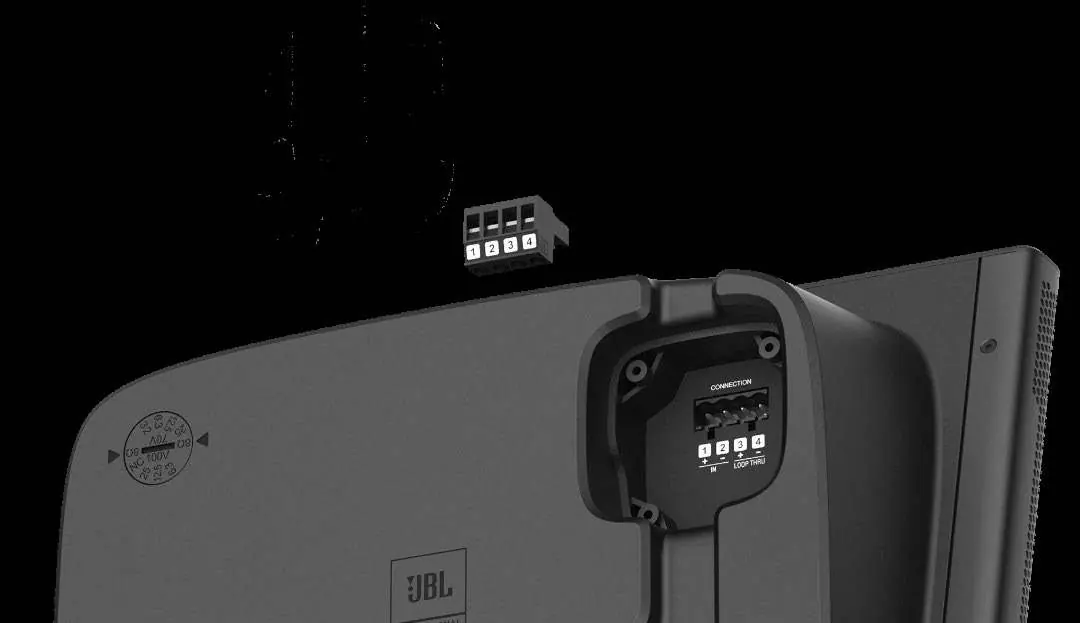

Anschluss des Multi-Pin-Steckers an das Terminalfach
Anschluss des Multi-Pin-Steckers an das Terminalfach
  • Schließen Sie ein oder zwei Kabelpaare an den mitgelieferten Multi-Pin-Stecker an und ziehen Sie die Schrauben fest.
  • Stecken Sie den Stecker fest in die Buchse im Terminalfach des Lautsprechers.
  • Die internen Anschlüsse sind parallel geschaltet, was die Verbindung zu weiteren Lautsprechern in einem verteilten System ermöglicht.

Kabelmanagement und Abdeckung

Die Rückseite der Lautsprecher ist so konzipiert, dass sie bündig an der Wand anliegt. Es sind Aussparungen vorhanden, um die Kabel entweder nach oben oder nach unten zu führen.

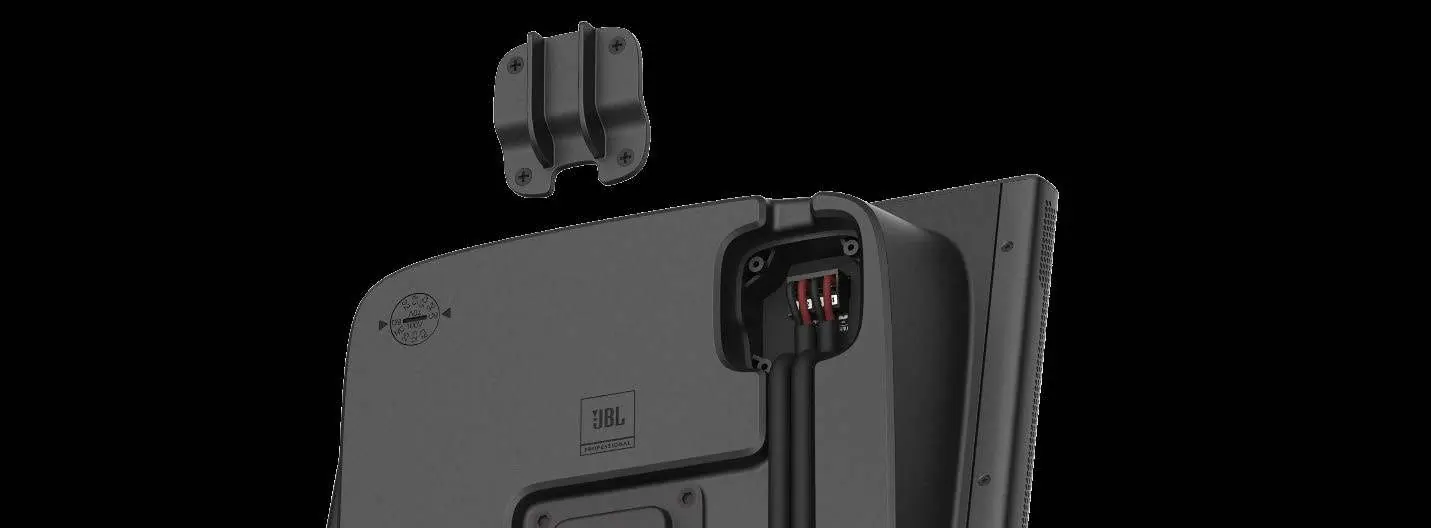

Montage der Terminalabdeckung
Montage der Terminalabdeckung
Kabelführung über die Rückseite
Kabelführung über die Rückseite

Optional kann die mitgelieferte Terminalabdeckung angebracht werden:

  • Verwenden Sie die beiliegenden Schrauben zur Befestigung.
  • Für eine verbesserte Abdichtung kann der Kabelauslass mit bauseitigem Silikonkleber oder einem geeigneten Dichtmittel versiegelt werden.

Einstellung des Tap-Wahlschalters

Auf der Rückseite befindet sich ein Tap-Wahlschalter, der je nach Modell unterschiedliche Einstellungen ermöglicht:

Tap-Wahlschalter auf der Rückseite
Tap-Wahlschalter auf der Rückseite
  • SLP 12/T: 8Ω (niedrige Impedanz/direkt), 15W, 7.5W oder 3.8W (für 70V/100V Systeme), 1.9W (nur für 70V Systeme).
  • SLP 14/T: 8Ω (niedrige Impedanz/direkt), 25W, 12.5W oder 6.3W (für 70V/100V Systeme), 3.2W (nur für 70V Systeme).

Installation der Wandhalterung

Die Montage erfolgt in folgenden Schritten:

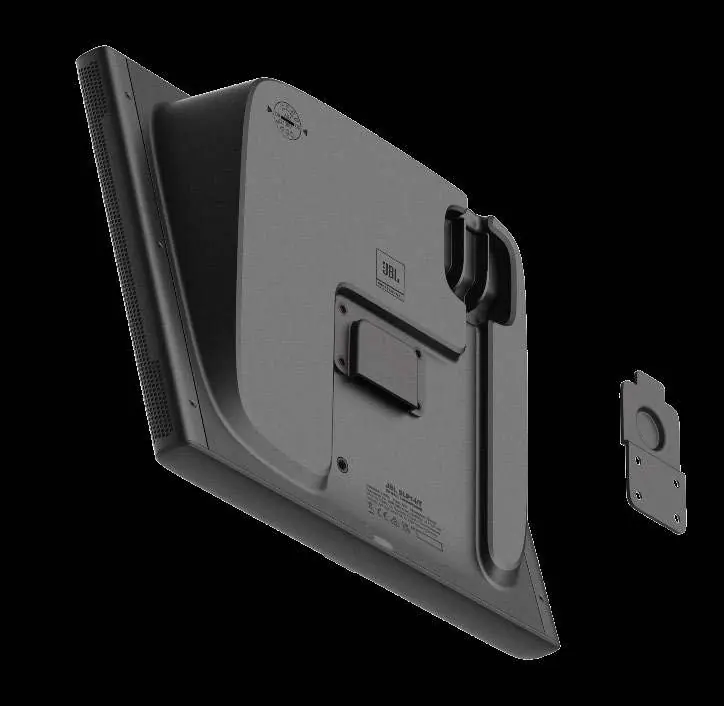

Montage der Wandhalterung und Sicherheitskabel
Montage der Wandhalterung und Sicherheitskabel
  1. Befestigen Sie die Wandhalterung mit geeigneten Schrauben sicher an der Wand.
  2. Schieben Sie den Lautsprecher von oben auf die Wandhalterung, bis er vollständig eingerastet ist.
  3. Bringen Sie ein bauseitiges Sicherheitskabel am vorgesehenen M6-Befestigungspunkt an. Verwenden Sie eine M6-1.0 x 10 mm Schraube. Das Sicherheitskabel muss an einer separaten Stelle der Gebäudestruktur befestigt werden, nicht am selben Punkt wie die Wandhalterung.

Herstellerinformationen

JBL

Markenprofil

Praktische Hilfe

Typische Probleme

Kabel lässt sich nicht sauber verlegen

Nutzen Sie die integrierten Aussparungen an der Rückseite des Lautsprechers für eine saubere Kabelführung nach oben oder unten.

Lautsprecher sitzt locker auf der Halterung

Stellen Sie sicher, dass der Lautsprecher vollständig auf die Wandhalterung geschoben wurde, bis er fest eingerastet ist.

Vor der Verwendung

  • Qualifiziertes Personal für die Installation sicherstellen.
  • Geeignete Schrauben für das Wandmaterial und die Konstruktion auswählen.
  • Sicherheitskabel (bauseits) für die Montage bereithalten.
  • Tap-Wahlschalter vor der Montage auf die gewünschte Leistung/Impedanz einstellen.
  • Terminalabdeckung bei Bedarf mit Dichtmittel versehen.

Abbildungen und Diagramme

  • Der Multi-Pin-Stecker wird in das Terminalfach eingesteckt.
  • Die Rückseite bietet Aussparungen für die Kabelführung.
  • Der Tap-Wahlschalter befindet sich auf der Rückseite des Gehäuses.

Modellkompatibilität

  • SLP 12/T: 8Ω, 15W/7.5W/3.8W (70V/100V), 1.9W (nur 70V).
  • SLP 14/T: 8Ω, 25W/12.5W/6.3W (70V/100V), 3.2W (nur 70V).
