Bedienungsanleitung für JBL Stadium 32S 3-Zoll-Mitteltonlautsprecher
Erfahren Sie, wie Sie den JBL Stadium 32S Mitteltonlautsprecher installieren und anschließen. Diese Anleitung enthält technische Daten, Montagehinweise und Schaltpläne für Ihr Car-Audio-System.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen, technische Spezifikationen und Verkabelungsdiagramme für den JBL Stadium 32S 3-Zoll-Mitteltonlautsprecher. Die Anleitung dient als Leitfaden für die korrekte Montage und den Anschluss in einem Fahrzeug-Audiosystem.
Lieferumfang
Stellen Sie sicher, dass alle folgenden Komponenten im Paket enthalten sind:
- 2x Mitteltonlautsprecher
- 2x Lautsprechergitter
- 2x Frequenzweichen
- 2x Kabel
- 2x Schaumstoffdichtungen
- 16x Schrauben
- 8x Schnellbefestigungsclips
- 1x Inbusschlüssel (2,5 mm)
- 2x JBL-Logoplaketten
- 2x Markenaufkleber
- Bedienungsanleitung
Installation und Montage
Die Montage erfolgt durch das Einsetzen des Lautsprechers in die vorgesehene Öffnung. Verwenden Sie die mitgelieferten Schrauben und Befestigungselemente, um den Lautsprecher sicher zu fixieren. Achten Sie darauf, die Schaumstoffdichtungen korrekt zu platzieren, um Vibrationen zu vermeiden und eine saubere akustische Abdichtung zu gewährleisten.
Verkabelung
Der Anschluss erfolgt über die mitgelieferten Frequenzweichen. Verbinden Sie den Lautsprecher gemäß dem Schaltplan mit der Frequenzweiche und anschließend mit dem Verstärker. Achten Sie strikt auf die korrekte Polarität (+ und -), um eine optimale Klangqualität und Phasenlage zu gewährleisten.
Technische Daten
Die wichtigsten technischen Parameter des JBL Stadium 32S:
- Typ: 3-Zoll (89 mm) Mitteltonlautsprecher mit Bandpass-Frequenzweiche
- Belastbarkeit: 55 W RMS, 165 W Spitze
- Empfindlichkeit (@ 2,83 V): 93 dB
- Frequenzgang: 200 Hz – 15 kHz
- Impedanz: 3,0 Ohm
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Phasenfehler oder schlechter Klang
Überprüfen Sie die korrekte Polarität (+/-) aller Kabelverbindungen zwischen Verstärker, Frequenzweiche und Lautsprecher.
Vibrationen oder Klappern
Stellen Sie sicher, dass die Schaumstoffdichtungen korrekt montiert sind und alle Schrauben fest angezogen wurden.
Vor der Verwendung
- Prüfen Sie den verfügbaren Einbauplatz im Fahrzeug.
- Stellen Sie sicher, dass alle benötigten Komponenten aus dem Lieferumfang vorhanden sind.
- Überprüfen Sie die Kompatibilität mit Ihrem bestehenden Verstärker.
- Stellen Sie sicher, dass die Verkabelung für die 3-Wege-Konfiguration korrekt geplant ist.
Technische Daten in der Praxis
- Belastbarkeit (RMS/Peak)
- Gibt die Dauerbelastbarkeit (RMS) und die kurzzeitige Spitzenbelastbarkeit (Peak) in Watt an.
- Empfindlichkeit
- Ein höherer Wert bedeutet, dass der Lautsprecher bei gleicher Verstärkerleistung lauter spielt.
Abbildungen und Diagramme

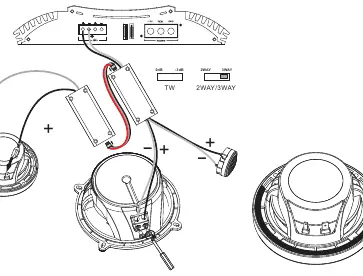

- Das Verkabelungsdiagramm zeigt den Anschluss der Mitteltonlautsprecher an die Frequenzweichen und die Verbindung zum Verstärker.
- Die Montagezeichnung zeigt die Reihenfolge der Komponenten: Gitter, Lautsprechergehäuse und Befestigungsschrauben.
Modellkompatibilität
- Der Lautsprecher ist Teil der Stadium-Serie.
- Geeignet für 3-Wege-Upgrades von 2-Wege-Komponentensystemen.
