Diese Anleitung dient der Installation und Inbetriebnahme der JBL Club 64 Autolautsprecher. Sie enthält wichtige Diagramme für den mechanischen Einbau in das Fahrzeug sowie Hinweise zum elektrischen Anschluss. Bitte stellen Sie sicher, dass die Einbauumgebung für 6-1/2 Zoll (160 mm) Lautsprecher geeignet ist.
Montage und Installation

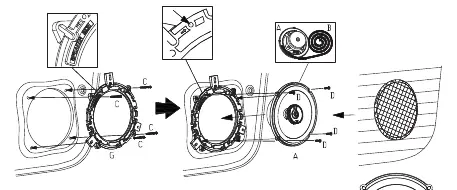

Die Installation erfordert die Verwendung der mitgelieferten Komponenten, einschließlich der Halterungen und Schrauben. Befolgen Sie die Explosionszeichnung in der Anleitung, um den Lautsprecher korrekt in die Fahrzeugverkleidung einzusetzen:
- Prüfen Sie die Einbauöffnung auf Kompatibilität.
- Verwenden Sie die mitgelieferten Schrauben (C, D) zur Befestigung der Halterung (G) und des Lautsprechers (A).
- Setzen Sie das Lautsprechergitter (F) passgenau auf.
- Achten Sie darauf, dass der Lautsprecher fest sitzt, um Vibrationen zu vermeiden.
Anschluss der Lautsprecher
Für den korrekten Betrieb ist die richtige Polung entscheidend:
- Verbinden Sie das positive Kabel (+) mit dem entsprechenden Anschluss am Lautsprecher.
- Verbinden Sie das negative Kabel (-) mit dem entsprechenden Anschluss am Lautsprecher.
- Stellen Sie sicher, dass alle Verbindungen fest und isoliert sind, um Kurzschlüsse zu vermeiden.
Technische Daten
Die JBL Club 64 Lautsprecher bieten folgende Spezifikationen:
- Typ: 6-1/2 Zoll (160 mm) Zwei-Wege-Autolautsprecher
- Belastbarkeit: 60W RMS, 180W Peak
- Empfindlichkeit: 93dB (@ 2,83V)
- Frequenzgang: 48Hz – 21kHz
- Nennimpedanz: 3,0 Ohm
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Kein Ton nach der Installation
Überprüfen Sie die Kabelverbindungen an den Lautsprecheranschlüssen (+/-) und am Autoradio auf festen Sitz.
Lautsprecher passt nicht in die Öffnung
Stellen Sie sicher, dass die Einbautiefe von 51,5 mm und der Durchmesser von 127 mm für Ihr Fahrzeug geeignet sind.
Vor der Verwendung
- Prüfen Sie, ob alle Teile (Lautsprecher, Gitter, Schrauben, Halterungen) im Lieferumfang enthalten sind.
- Stellen Sie sicher, dass die Einbauöffnung im Fahrzeug die korrekten Maße aufweist.
- Trennen Sie die Fahrzeugbatterie vor Beginn der Installation, um Kurzschlüsse zu vermeiden.
Technische Daten in der Praxis
- Power Handling
- 60W RMS (Dauerleistung), 180W Peak (Spitzenleistung).
- Nominal Impedance
- 3.0 Ohm, passend für die meisten modernen Autoradios.
Abbildungen und Diagramme

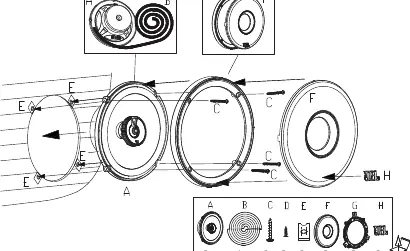

- Die Explosionszeichnung zeigt die Montage des Lautsprechers mit dem mitgelieferten Gitter und der Halterung.
- Das Anschlussdiagramm verdeutlicht die Polarität (+/-) für den korrekten elektrischen Anschluss.
Modellkompatibilität
- Geeignet für 6-1/2 Zoll (160 mm) Einbauöffnungen.
