Bedienungsanleitung Autoradio Caliber RMD 120DAB-BT-B

Wichtige Informationen aus der Anleitung

Das Caliber RMD 120DAB-BT-B ist ein Autoradio mit DAB+, FM-Tuner, Bluetooth, USB- und SD-Karten-Unterstützung. Diese Anleitung dient der schnellen Inbetriebnahme, Installation und Bedienung des Geräts. Bitte beachten Sie, dass das Gerät ausschließlich für Fahrzeuge mit einem 12V-Bordnetz und negativer Erdung geeignet ist.

Technische Daten

• FM-Tuner: 87.5 ~ 108MHz
• DAB+-Tuner: 174 ~ 240MHz
• Stromversorgung: DC 11 ~ 15 Volt
• Ausgangsleistung: 4 x 75W (Max)
• Bluetooth-Frequenzbereich: 2402-2480 Mhz
• SD-Kartenkapazität: Max. 16GB

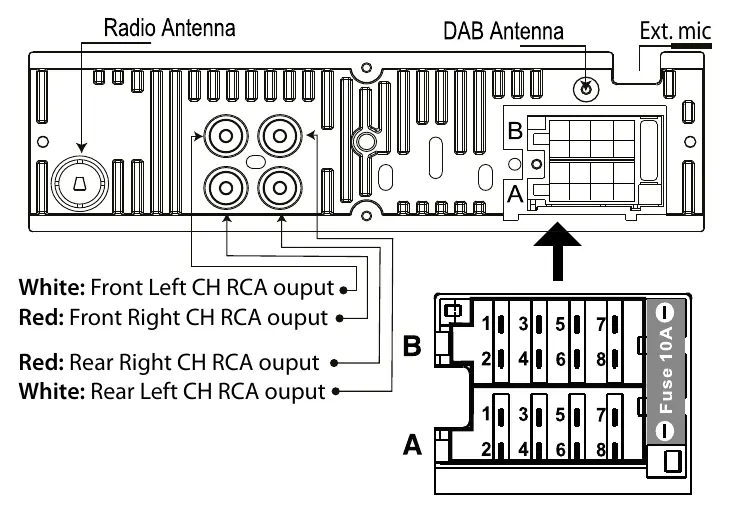

Anschluss und Verkabelung

Das Gerät verfügt über zwei Hauptanschlüsse (Connector A und B):

• Connector A (Stromversorgung): Pin 4 (Memory +12V, gelb), Pin 5 (Remote +12V, blau), Pin 7 (+12V Zündung, rot), Pin 8 (Masse, schwarz).
• Connector B (Lautsprecher): Beinhaltet die Anschlüsse für Front- und Hecklautsprecher (links/rechts, +/-).
• RCA-Ausgänge: Vorhanden für Front Left/Right und Rear Left/Right.

DAB-Antenneninstallation

Für einen optimalen DAB-Empfang muss die mitgelieferte Antenne korrekt installiert werden:

1. Entfernen Sie die Abdeckung der A-Säule.
2. Kleben Sie den transparenten Teil der Antenne an die Windschutzscheibe in der Nähe der A-Säule.
3. Befestigen Sie den schwarzen Teil der Antenne am Metallrahmen der Karosserie.
4. Verbinden Sie das Antennenkabel mit dem Radio.
5. Wichtig: Schließen Sie das Stromversorgungskabel der Antenne (blau/weiß) an den Remote/Antennen-Ausgang des Radios an.

Bedienung und Tastenbelegung

Die Steuerung erfolgt über die Tasten am Frontpanel:

• Ein-/Ausschalten: Taste drücken (zum Ausschalten 3 Sekunden halten).
• Modus-Wechsel: Taste 'MODE' drücken, um zwischen Quellen (Radio, SD, USB, BT) zu wechseln.
• Lautstärke: Drehregler verwenden.
• Menü (System): VOL/SEL-Taste für einige Sekunden drücken, um Einstellungen wie AF, TA, PTY, BEEP oder AREA (eur/usa) anzupassen.
• Reset: Mit einem spitzen, nicht-metallischen Gegenstand die Reset-Taste hinter dem Bedienfeld für 5 Sekunden drücken.

Bluetooth-Kopplung

1. Halten Sie die 'MENU'-Taste für 3 Sekunden gedrückt, um das Bluetooth-Menü zu öffnen.
2. Aktivieren Sie Bluetooth an Ihrem Mobiltelefon und suchen Sie nach verfügbaren Geräten.
3. Wählen Sie 'Car Audio' aus und geben Sie das Passwort '8888' ein.
4. Bei erfolgreicher Verbindung erscheint 'BT ON' auf dem Display.
5. Um ein Gespräch zu beenden, drücken Sie die 'MU'-Taste. Um Audio zurück auf das Handy zu übertragen, halten Sie die 'BND'-Taste gedrückt.

Sicherheitshinweise

• Verwenden Sie das Gerät nicht, wenn es Ihre Aufmerksamkeit vom sicheren Fahren ablenkt.
• Halten Sie die Lautstärke auf einem Niveau, bei dem Außengeräusche (Sirenen, Warnsignale) noch hörbar sind.
• Versuchen Sie nicht, das Gerät selbst zu reparieren.
• Verwenden Sie nur die korrekte Amperezahl beim Austausch von Sicherungen.
