Bedienungsanleitung für JBL Stadium 192T Hochtöner
Detaillierte Installations- und Bedienungsanleitung für die JBL Stadium 192T Hochtöner. Erfahren Sie alles über Montage, Anschluss, technische Daten und Lieferumfang.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen zur Installation und Inbetriebnahme der JBL Stadium 192T Hochtöner. Bitte lesen Sie die Anweisungen sorgfältig durch, um eine korrekte Montage und optimale Klangqualität zu gewährleisten. Die Stadium 192T sind Edge-Driven Aluminium-Kalottenhochtöner, die für eine präzise Hochtonwiedergabe konzipiert sind.

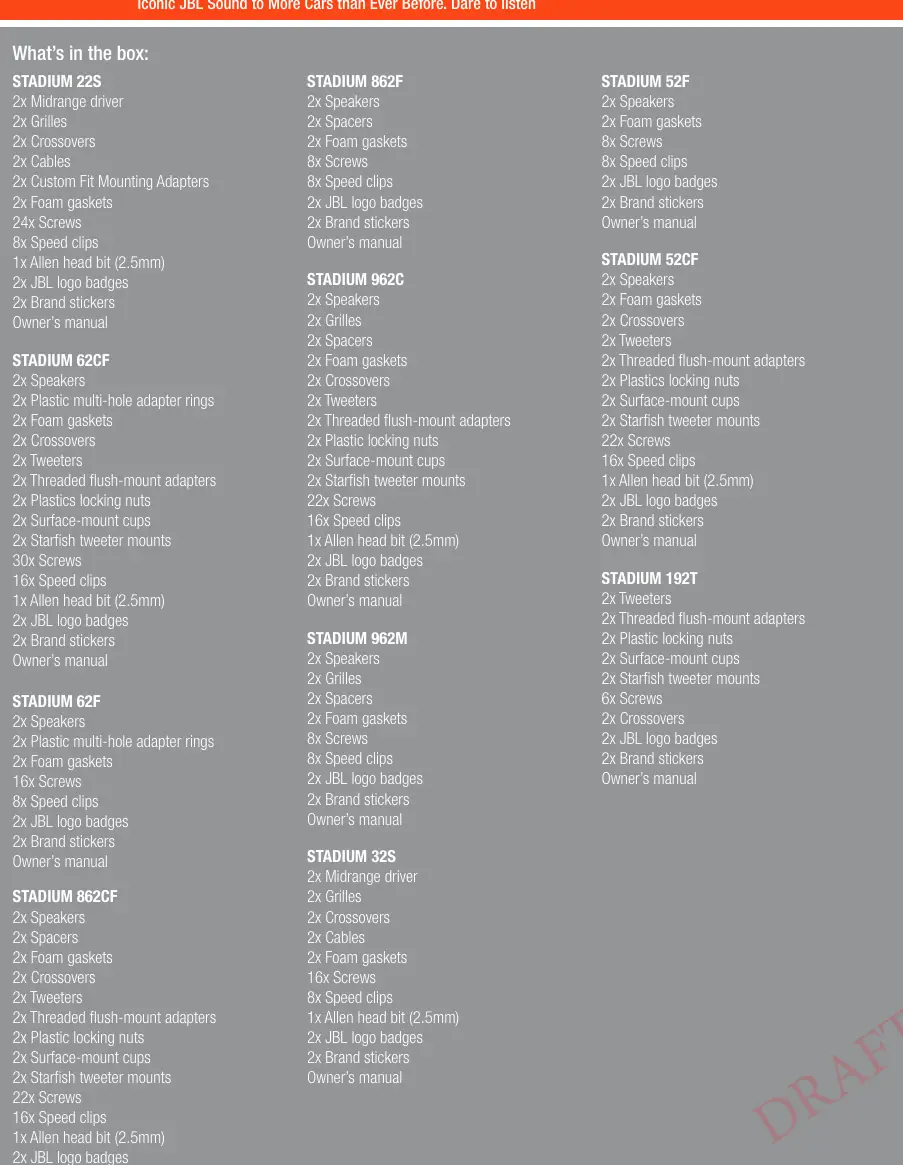

Lieferumfang
Stellen Sie vor der Installation sicher, dass alle Teile vorhanden sind:
- 2x Hochtöner
- 2x Gewinde-Einbauadapter
- 2x Kunststoff-Sicherungsmuttern
- 2x Aufbaugehäuse
- 2x Starfish-Hochtönerhalterungen
- 6x Schrauben
- 2x Frequenzweichen
- 2x JBL Logo-Abzeichen
- 2x Markenaufkleber
- Bedienungsanleitung
Installation und Montage
Die Installation erfordert Sorgfalt, um die Hochtöner sicher im Fahrzeug zu befestigen. Es gibt verschiedene Montagemöglichkeiten, je nach Fahrzeugtyp und gewünschtem Einbauort:
- Vorbereitung: Wählen Sie einen geeigneten Einbauort, der ausreichend Platz für die Tiefe des Hochtöners bietet.
- Montage: Verwenden Sie die mitgelieferten Adapter (Gewinde-Einbauadapter oder Aufbaugehäuse) und die Starfish-Halterungen, um den Hochtöner fest zu fixieren.
- Befestigung: Nutzen Sie die mitgelieferten Schrauben, um die Halterungen sicher an der Fahrzeugverkleidung oder dem Armaturenbrett zu befestigen.
Anschluss
Der Anschluss der Hochtöner ist entscheidend für die korrekte Phasenlage und Klangqualität:
- Verbinden Sie die Kabel der Hochtöner mit den entsprechenden Ausgängen der Frequenzweiche oder des Audiosystems.
- Achten Sie strikt auf die Polarität (+ und -). Ein vertauschter Anschluss kann zu Phasenauslöschungen und schlechtem Klang führen.
- Die mitgelieferten Kabel verfügen über Steckverbinder für eine einfache Installation.
Technische Daten
- Typ: 3/4" (19 mm) Edge-Driven Aluminium-Kalottenhochtöner
- Belastbarkeit: 50 Wrms, 150 W Spitze
- Empfindlichkeit (@ 2.83 V): 93 dB
- Frequenzbereich: 2 kHz – 40 kHz
- Impedanz: 3.0 Ohm
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Schlechte Klangqualität oder fehlende Höhen
Überprüfen Sie die Polarität der Kabel (+/-). Vertauschte Anschlüsse führen zu Phasenauslöschungen.
Hochtöner passt nicht in die Öffnung
Verwenden Sie die mitgelieferten Einbauadapter oder das Aufbaugehäuse, um die Montage an verschiedene Fahrzeugöffnungen anzupassen.
Vor der Verwendung
- Überprüfen Sie, ob alle im Lieferumfang aufgeführten Teile vorhanden sind.
- Stellen Sie sicher, dass der Einbauort für die Tiefe des Hochtöners geeignet ist.
- Prüfen Sie die Polarität der Lautsprecherkabel vor dem endgültigen Anschluss.
- Verwenden Sie die mitgelieferten Schrauben für eine sichere Befestigung.
Technische Daten in der Praxis
- Power Handling (50 Wrms, 150 W peak)
- Gibt die Belastbarkeit an. 50W ist die Dauerleistung, 150W die kurzzeitige Spitzenbelastung.
- Sensitivity (93 dB)
- Gibt an, wie laut der Lautsprecher bei einer bestimmten Eingangsleistung spielt. Höher ist effizienter.
- Frequency Response (2 kHz – 40 kHz)
- Der Bereich der Frequenzen, die der Hochtöner wiedergeben kann.
Abbildungen und Diagramme
- Seite 2 zeigt das Verdrahtungsschema für den Anschluss der Hochtöner.
- Seite 3 und 4 zeigen detaillierte Montageschritte für verschiedene Einbauvarianten.
Modellkompatibilität
- Die Hochtöner haben eine Impedanz von 3.0 Ohm. Stellen Sie sicher, dass Ihr Verstärker für diese Impedanz ausgelegt ist.
