Bedienungsanleitung für JBL Stadium 22S Mitteltöner
Schnellstartanleitung für den JBL Stadium 22S Mitteltöner. Enthält Informationen zu Einbau, Verkabelung, technischen Daten und Lieferumfang.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der JBL Stadium 22S ist ein 2-Zoll (50 mm) PEI-Kalotten-Mitteltöner, der für den Einsatz in Fahrzeug-Audiosystemen konzipiert ist. Diese Anleitung enthält alle notwendigen Informationen für die Installation, den Anschluss und die technischen Spezifikationen. Stellen Sie vor der Installation sicher, dass der Einbauort für die Abmessungen des Lautsprechers geeignet ist.

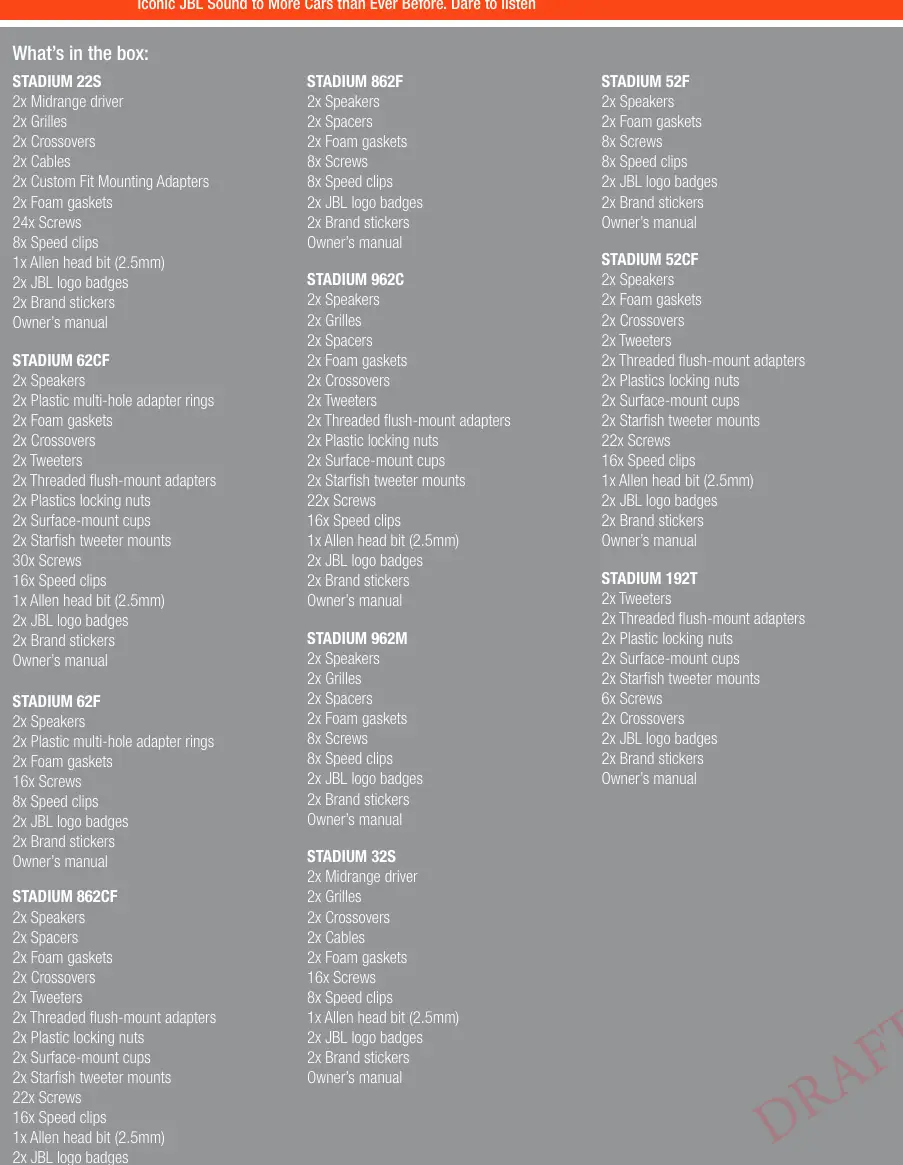

Lieferumfang
Im Lieferumfang des JBL Stadium 22S sind folgende Komponenten enthalten:
- 2x Mitteltöner
- 2x Gitter
- 2x Frequenzweichen
- 2x Kabel
- 2x Custom-Fit-Montageadapter
- 2x Schaumstoffdichtungen
- 24x Schrauben
- 8x Schnellbefestigungsclips
- 1x Inbusschlüssel (2,5 mm)
- 2x JBL-Logoplaketten
- 2x Markenaufkleber
- Bedienungsanleitung
Installation und Verkabelung

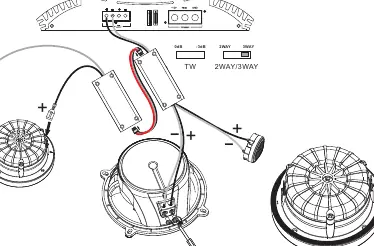

Die Installation erfordert Sorgfalt bei der Verkabelung, um die optimale Klangqualität zu gewährleisten. Verwenden Sie die mitgelieferten Montageadapter und Schrauben für eine sichere Befestigung. Beachten Sie beim Anschluss der Frequenzweichen und Lautsprecher unbedingt die korrekte Polarität (+ und -). Das Schaltbild in der Anleitung zeigt die Verbindung zwischen Verstärker, Frequenzweiche und den Lautsprecherkomponenten.
Technische Daten
Die wichtigsten Spezifikationen des JBL Stadium 22S:
- Typ: 2" (50 mm) PEI-Kalotten-Mitteltöner mit Bandpass-Frequenzweichengehäuse
- Belastbarkeit: 50 Wrms, 150 W Spitze
- Empfindlichkeit (@ 2,83 V): 94 dB
- Frequenzgang: 500 Hz – 7 kHz
- Impedanz: 3,0 Ohm
- Bruttogewicht: 0,82 kg
Herstellerinformationen
JBL
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Kabelverbindungen zwischen Verstärker, Frequenzweiche und Lautsprecher. Stellen Sie sicher, dass die Polarität (+/-) korrekt ist.
Verwenden Sie die mitgelieferten Custom-Fit-Montageadapter oder prüfen Sie die Einbautiefe anhand der technischen Zeichnungen auf Seite 1.
Vor der Verwendung
- Prüfen Sie den Einbauort auf ausreichende Tiefe und Durchmesser.
- Stellen Sie sicher, dass alle im Lieferumfang aufgeführten Teile vorhanden sind.
- Überprüfen Sie die Impedanzkompatibilität Ihres Verstärkers (3,0 Ohm).
- Stellen Sie sicher, dass die Verkabelung vor dem endgültigen Einbau getestet wurde.
