Bedienungsanleitung für JBL 4349 Studio Monitor

Wichtige Informationen aus der Anleitung

Der JBL 4349 ist ein hochwertiger 2-Wege-Studiomonitor. Aufgrund seines Gewichts von 37,7 kg pro Lautsprecher ist es zwingend erforderlich, dass der Untergrund, das Regal oder der Ständer stabil genug ist, um dieses Gewicht sicher zu tragen. Vor dem Anschließen müssen alle elektrischen Komponenten ausgeschaltet und vom Stromnetz getrennt sein.

Aufstellung und Positionierung

Für eine optimale Klangwiedergabe beachten Sie bitte folgende Hinweise:

• Abstand: Platzieren Sie die Lautsprecher 1,8 bis 2,4 Meter voneinander entfernt.
• Winkel: Ein Winkel von 40 bis 60 Grad zwischen den Lautsprechern und der Hörposition sorgt für die genaueste Klangbühne.
• Wandabstand: Halten Sie einen Abstand von mindestens 50 cm zu den Seitenwänden ein. Die Basswiedergabe nimmt zu, je näher der Lautsprecher an einer Wand oder Ecke steht.
• Höhe: Positionieren Sie die Lautsprecher so, dass sich das Horn auf Ohrhöhe befindet.
• Umgebung: Vermeiden Sie Orte mit hoher Feuchtigkeit, Staub oder direkter Sonneneinstrahlung sowie die Nähe zu Wärmequellen wie Verstärkern oder Heizungen.

Anschlussmöglichkeiten

Die Lautsprecher verfügen über zwei Sätze von Anschlüssen, die standardmäßig mit Jumper-Brücken verbunden sind.

Single-Wire-Verbindung

Dies ist die Standardkonfiguration. Verbinden Sie den Verstärker mit einem der beiden Anschlusspaare. Achten Sie strikt auf die korrekte Polarität (+ an +, - an -). Entfernen Sie die Jumper-Brücken nicht.

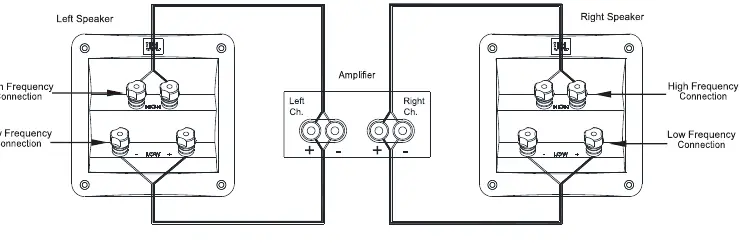

Bi-Wire und Bi-Amp-Verbindung

Für diese Konfigurationen müssen die Jumper-Brücken entfernt werden. Bewahren Sie diese an einem sicheren Ort auf. Bei Bi-Wiring werden die Hoch- und Tieftöner separat mit Kabeln angesteuert, bei Bi-Amping werden separate Verstärkerkanäle für den Hoch- und Tieftonbereich genutzt.

Klangregler und Einstellungen

Der JBL 4349 verfügt über zwei Regler an der Frontblende zur Feinabstimmung:

• HF Trim: Regelt den Hochfrequenzbereich.
• UHF Trim: Regelt den Ultra-Hochfrequenzbereich.

Die Regler sollten für eine neutrale Wiedergabe auf 0 dB eingestellt werden. Beachten Sie, dass die Lautsprecher eine Einspielzeit von mehreren Wochen benötigen, bevor sie ihre optimale Leistung erreichen. Passen Sie die Regler nach dieser Zeit bei Bedarf an Ihren Raum und persönlichen Geschmack an.

Pflege und Wartung

• Reinigen Sie das Gehäuse nur mit einem sauberen, trockenen Tuch.
• Verwenden Sie keine flüchtigen Flüssigkeiten wie Benzol oder Verdünner.
• Sprühen Sie keine Insektizide in die Nähe des Gehäuses.
• Verwenden Sie zur Reinigung des Gitters einen Staubsauger mit geringer Saugkraft.
• Verwenden Sie für die Oberfläche des Tieftöners bei Staubbildung einen weichen Kalligrafie- oder Farbpinsel.
