Bedienungsanleitung für Taramps DS 1200X4 Verstärker
Erfahren Sie, wie Sie den Taramps DS 1200X4 4-Kanal-Verstärker sicher installieren, anschließen und konfigurieren. Inklusive technischer Daten, Verkabelungsplänen und Sicherheitshinweisen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Taramps DS 1200X4 ist ein 4-Kanal-Verstärker für den Einsatz in Fahrzeugen. Die Installation muss zwingend durch qualifiziertes Fachpersonal erfolgen. Das Gerät ist für den Betrieb mit 12V-Batteriesystemen ausgelegt. Es ist erforderlich, eine Sicherung oder einen Schutzschalter mit 70A in der Nähe der Batterie zu installieren, um das System abzusichern.
Sicherheitshinweise
- Trennen Sie vor Beginn der Installation den Minuspol der Fahrzeugbatterie.
- Installieren Sie den Verstärker an einem festen Ort mit mindestens 2,5 cm (1 Zoll) Freiraum um den Kühlkörper, um eine ausreichende Wärmeableitung zu gewährleisten.
- Vermeiden Sie die Installation in Bereichen mit hoher Feuchtigkeit, Staub oder in der Nähe von Kraftstoffleitungen und Wärmequellen.
- Die Oberfläche des Verstärkers kann im Betrieb heiß werden (ca. 65°C). Berühren Sie den Kühlkörper während des Betriebs nicht.
- Verwenden Sie zum Schutz der Kabel bei der Verlegung durch die Karosserie Gummi- oder Kunststofftüllen.
Funktionen und Eingänge
Das Bedienfeld bietet folgende Einstellmöglichkeiten:

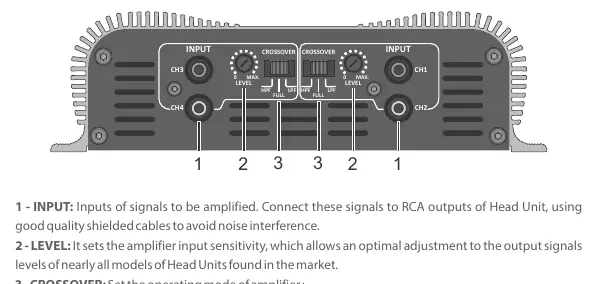

- INPUT: Anschluss für RCA-Signale vom Head-Unit. Verwenden Sie hochwertige abgeschirmte Kabel.
- LEVEL: Regler zur Anpassung der Eingangsempfindlichkeit an das Ausgangssignal des Head-Units.
- CROSSOVER: Schalter zur Wahl des Betriebsmodus:
- FULL: Überträgt den gesamten Frequenzbereich (9Hz bis 27KHz).
- HPF (High Pass): Filtert Frequenzen unter 90Hz (für Mitteltöner/Hochtöner).
- LPF (Low Pass): Filtert Frequenzen über 90Hz (für Subwoofer).
Ausgangs- und Stromversorgungsanschlüsse

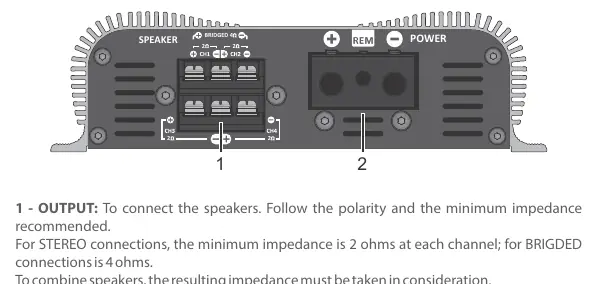

Beachten Sie bei der Verkabelung die Impedanzvorgaben:
- Stereo-Betrieb: Mindestimpedanz von 2 Ohm pro Kanal.
- Gebrückter Betrieb (Bridged): Mindestimpedanz von 4 Ohm.
- Stromversorgung: Verwenden Sie für den Plus- und Minuspol Kabel mit einem Querschnitt von mindestens 16mm² (5 AWG). Das Remote-Kabel sollte einen Querschnitt von 0,75mm² (18 AWG) haben.
Schutzsystem
Der Verstärker verfügt über einen integrierten Schutz gegen Kurzschlüsse und zu niedrige Impedanz. Bei Erkennung eines Fehlers schaltet sich das Gerät automatisch ab.
Technische Daten
- Anzahl der Kanäle: 4
- Ausgangsleistung (12.6VDC): 1200W RMS (4 x 300W RMS bei 2 Ohm)
- Frequenzgang: 9Hz bis 27KHz
- Betriebsspannung: 9V bis 16V DC
- Abmessungen: 182 x 52 x 281 mm
- Gewicht: 2,1 kg
Herstellerinformationen
Taramps Electronics Ltda
Praktische Hilfe
Typische Probleme
Verstärker schaltet ab (Schutzmodus)
Überprüfen Sie die Lautsprecheranschlüsse auf Kurzschlüsse und stellen Sie sicher, dass die Impedanz nicht unter dem zulässigen Minimum liegt.
Überhitzung
Stellen Sie sicher, dass der Verstärker an einem gut belüfteten Ort montiert ist und mindestens 2,5 cm Freiraum um den Kühlkörper vorhanden ist.
Störgeräusche im Audiosignal
Verwenden Sie ausschließlich hochwertige, abgeschirmte RCA-Kabel und verlegen Sie diese nicht direkt neben Stromkabeln.
Vor der Verwendung
- Trennen Sie den Minuspol der Fahrzeugbatterie vor der Installation.
- Installieren Sie eine 70A Sicherung oder einen Schutzschalter in der Nähe der Batterie.
- Verwenden Sie 16mm² (5 AWG) Kabel für die Stromversorgung.
- Prüfen Sie die Impedanz der Lautsprecher (min. 2 Ohm Stereo / 4 Ohm gebrückt).
- Stellen Sie sicher, dass das Remote-Kabel korrekt mit dem Head-Unit verbunden ist.
Technische Daten in der Praxis
- 90Hz Crossover
- Die feste Trennfrequenz für den Hochpass- (HPF) und Tiefpassfilter (LPF).
Abbildungen und Diagramme
- Das Schaltbild zeigt die korrekte Verbindung von Batterie, Sicherung, Remote-Kabel und Head-Unit.
- Die Crossover-Grafiken verdeutlichen die Frequenzkurven für die Modi FULL, HPF und LPF.
Modellkompatibilität
- Nur für 12V-Bordnetze geeignet.
- Bei Verwendung von Hochtönern/Treibern muss ein passiver Filter installiert werden.
- Wenn das Head-Unit keine 4 RCA-Ausgänge hat, verwenden Sie Y-Adapter.
