Bedienungsanleitung für Intellinet 562324 Outdoor 10-Port L2+ PoE+ Switch
Schnellstartanleitung für den Intellinet 562324 Outdoor 10-Port L2+ PoE+ Switch. Erfahren Sie alles über Montage, Verkabelung, Stromanschluss und LED-Statusanzeigen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die grundlegenden Schritte zur Installation und Inbetriebnahme des Intellinet 562324 Outdoor 10-Port L2+ PoE+ Switches. Das Gerät verfügt über acht 10/100/1000 Mbps PoE-Ports und zwei SFP-Uplink-Ports. Es ist für den Außenbereich konzipiert und verfügt über ein regendichtes ABS-Kunststoffgehäuse.
Montage und Aufstellung
Bei der Platzierung des Switches sollten folgende Punkte beachtet werden:
- Tragfähigkeit: Die Oberfläche muss das Gewicht des Switches sicher tragen können.
- Belüftung: Halten Sie einen Mindestabstand von 25 mm zu allen Seiten ein, um eine ausreichende Luftzirkulation zu gewährleisten.
- Umgebung: Platzieren Sie das Gerät fern von Quellen elektrischer Störungen wie Radios, Sendern oder Breitbandverstärkern.
- Reichweite: Die Entfernung zu den angeschlossenen Netzwerkgeräten (RJ45) darf maximal 100 Meter betragen.
- Befestigung: Nutzen Sie die Halterungen an der Rückseite für die Wand- oder Mastmontage.
Anschluss der Stromversorgung
Hinweis: Stellen Sie sicher, dass alle Stromquellen ausgeschaltet oder getrennt sind, bevor Sie mit der Verkabelung beginnen.
- Verwenden Sie Kabel mit einem Querschnitt von 12–24 AWG für den Terminalblock.
- Lösen Sie die entsprechenden Schrauben am Terminalblock.
- Führen Sie die abisolierten Stromkabel in die Klemmen ein: L (Phase) an Pin 1, N (Neutralleiter) an Pin 3, Erdung an Pin 5.
- Ziehen Sie die Schrauben fest, um die Kabel zu sichern.
- Setzen Sie den Block in das Gerät ein und ziehen Sie die Befestigungsschrauben fest.
Das interne Netzteil unterstützt Eingangsspannungen von 100–240 VAC bei 50/60 Hz.
Netzwerkverbindungen
- Abdeckung: Öffnen Sie die untere Abdeckung für den Anschluss. Nach dem Anschließen muss die Abdeckung sicher verschlossen werden, um den IP65-Schutz (wasser- und staubdicht) zu gewährleisten.
- Kabeltyp: Alle Ports unterstützen Auto-MDI/MDI-X. Sie können sowohl gerade als auch gekreuzte UTP/STP-Kabel (Cat5e/6/6a/8.x) verwenden.
- PoE-Funktionalität: Die Ports 1-8 sind PSE-Ports (Power Sourcing Equipment) gemäß IEEE 802.3af/at. Hier können PoE-Geräte wie VoIP-Telefone oder Netzwerkkameras angeschlossen werden. Auch nicht-PoE-fähige Ethernet-Geräte können an diesen Ports betrieben werden.

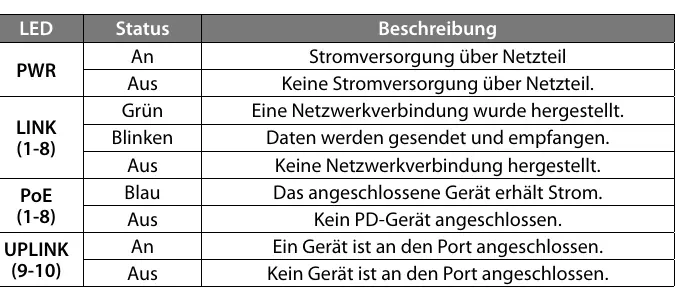

LED-Statusanzeigen
Die LEDs geben Auskunft über den Betriebszustand:
- PWR: Leuchtet, wenn das Gerät mit Strom versorgt wird.
- LINK (1-8): Leuchtet grün bei bestehender Verbindung; blinkt bei Datenübertragung.
- PoE (1-8): Leuchtet blau, wenn das angeschlossene Gerät mit Strom versorgt wird.
- UPLINK (9-10): Leuchtet, wenn ein Gerät am Port angeschlossen ist.
Praktische Hilfe
Typische Probleme
Keine Netzwerkverbindung
Überprüfen Sie das angeschlossene Gerät und das Netzwerkkabel. Stellen Sie sicher, dass das Kabel Cat5e oder höher entspricht.
PoE-Gerät wird nicht mit Strom versorgt
Stellen Sie sicher, dass das Gerät an einen der PoE-Ports (1-8) angeschlossen ist und der PoE-Standard (IEEE 802.3af/at) unterstützt wird.
LED zeigt keine Aktivität
Überprüfen Sie die Stromversorgung des angeschlossenen Endgeräts und die korrekte Konfiguration des Ports.
Vor der Verwendung
- Prüfen Sie, ob die Montagefläche das Gewicht des Switches tragen kann.
- Stellen Sie sicher, dass mindestens 25 mm Freiraum für die Belüftung vorhanden sind.
- Schalten Sie die Stromversorgung vor dem Anschluss am Terminalblock vollständig aus.
- Verwenden Sie Kabel mit einem Querschnitt von 12–24 AWG für den Stromanschluss.
- Achten Sie auf die Polaritätsmarkierungen am Terminalblock (L, N, GND).
Technische Daten in der Praxis
- Auto-MDI/MDI-X
- Erkennt automatisch den Kabeltyp (gerade oder gekreuzt) und konfiguriert den Port entsprechend.
Abbildungen und Diagramme
- Terminalblock-Belegung: Pin 1=L, Pin 3=N, Pin 5=GND.
- LED-Anzeigen: PWR (Strom), LINK (Netzwerk), PoE (Stromversorgung), UPLINK (Verbindung).
Modellkompatibilität
- Unterstützt IEEE 802.3af/at PoE-Standards.
- Kompatibel mit Cat5e, Cat6, Cat6a und Cat8.x Netzwerkkabeln.
