Bedienungsanleitung Tischfräsmaschine Holzmann FS 160L

Schnellstart- und Bedienungsanleitung für die Holzmann FS 160L Tischfräsmaschine. Erfahren Sie alles über Montage, Betrieb, Sicherheitshinweise, Wartung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Holzmann FS 160L ist eine Tischfräsmaschine für den anspruchsvollen Privatanwender. Sie erfordert eine Absauganlage und muss auf einem ebenen, vibrationsfreien Untergrund betrieben werden. S. 8, 16

Wichtigste Schritte

  • Spindelhöhe einstellen S. 10, 18
  • Drehzahl ändern S. 10, 18

Probleme und Lösungen

Maschine vibriert

Maschine auf ebenem Boden befestigen, Riemen prüfen/spannen.

S. 11, 20

Wartung und Reset

  • Reinigung nach jedem Gebrauch, monatliche Schmierung der Führungen, jährlicher Riemenwechsel. S. 11, 19

Technische Daten

Parameter Wert Hinweis Seiten
Motorleistung 1.5kW / 2.1kW S. 8, 17

Wo es im PDF steht

  • Sicherheit S. 6, 7, 14, 15
  • Technische Daten S. 8, 17, 25, 33
  • Fehlerbehebung S. 11, 20, 27, 28
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Maschinenübersicht Seite 4 Spindelhöheneinstellung Seite 5 Fräsanschlag-Baugruppe Seite 43

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung enthält alle notwendigen Informationen für die sichere Inbetriebnahme und Handhabung der Holzmann FS 160L Tischfräsmaschine. Sie ist Bestandteil der Maschine und muss für spätere Zwecke aufbewahrt werden.

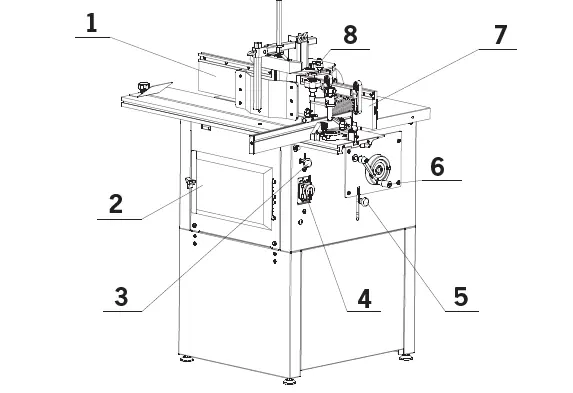

Maschinenübersicht
Maschinenübersicht

Sicherheitshinweise

  • Schutzausrüstung: Tragen Sie stets eine Schutzbrille und Gehörschutz.
  • Absaugung: Betreiben Sie die Maschine niemals ohne eine angeschlossene, funktionierende Absauganlage (mind. 570m³/h).
  • Kleidung: Tragen Sie keine lose Kleidung, Schmuck oder offenes langes Haar, da diese von rotierenden Teilen erfasst werden können.
  • Not-Aus: Machen Sie sich mit der Funktion des Not-Aus-Schalters vertraut.
  • Arbeitsbereich: Halten Sie den Bereich sauber und ausreichend beleuchtet.

Montage

Die Maschine wird teilweise demontiert geliefert. Prüfen Sie den Lieferumfang auf Vollständigkeit und Transportschäden. Der Transport sollte nur durch qualifiziertes Personal mit geeigneten Hebevorrichtungen (Gabelstapler oder Kran) erfolgen.

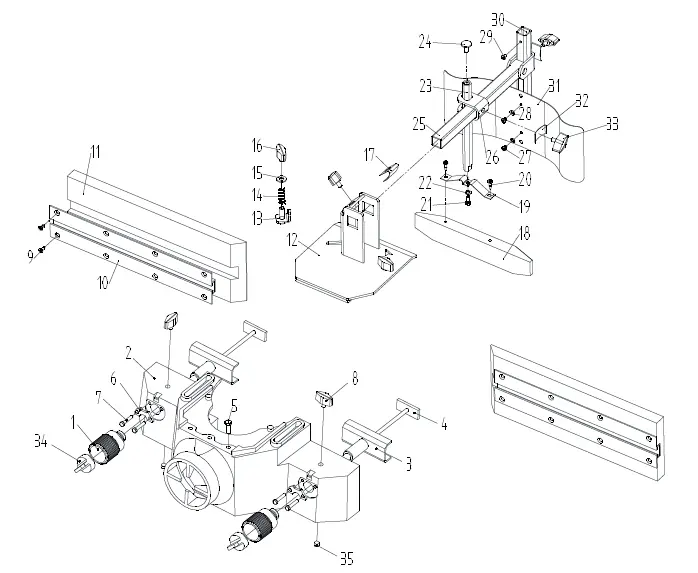

Fräsanschlag-Baugruppe
Fräsanschlag-Baugruppe

Betrieb

Spindelhöheneinstellung
Spindelhöheneinstellung

Spindelhöhe einstellen

Die Höhe der Frässpindel wird über das Handrad an der rechten Seite eingestellt. Eine volle Umdrehung entspricht 2 mm Höhenverstellung. Sichern Sie die Einstellung mit der Feststellschraube.

Drehzahl ändern

Die Drehzahl wird über das V-Riemenantriebssystem geändert. Öffnen Sie die Wartungstür, lösen Sie den Fixierhebel, verstellen Sie den Riemen auf die gewünschte Position und spannen Sie ihn wieder.

Fräswerkzeuge installieren

Verwenden Sie nur zertifizierte Fräswerkzeuge (EN847-1:2005). Achten Sie darauf, dass die Werkzeuge fest eingespannt sind und die Spindelarretierung nach der Montage gelöst wird. Prüfen Sie den freien Lauf des Werkzeugs von Hand, bevor Sie die Maschine einschalten.

Wartung

Reinigen Sie die Maschine nach jedem Gebrauch gründlich von Holzspänen. Schmieren Sie monatlich die Führungen des Schiebetisches und schützen Sie den Arbeitstisch mit einer dünnen Schicht Öl vor Rost. Prüfen Sie den Zustand des V-Riemens regelmäßig auf Risse oder Verschleiß.

Praktische Hilfe

Typische Probleme

Maschine startet nicht

Sicherung oder Schutzschalter prüfen. Stellen Sie sicher, dass die Wartungstür korrekt geschlossen ist (Mikroschalter).

Motor überlastet/schaltet ab

Vorschubgeschwindigkeit reduzieren, stumpfe Fräser ersetzen, Stromversorgung prüfen.

Vibrationen

Maschine auf ebenem, hartem Boden befestigen. Riemenspannung prüfen. Fräskopf auf Unwucht prüfen.

Unsaubere Schnitte

Fräser schärfen oder ersetzen. Harzablagerungen entfernen. Kombination aus Drehzahl und Vorschub anpassen.

Vor der Verwendung

  • Sicherheitsabstand einhalten
  • Absauganlage anschließen und einschalten
  • Fräser auf festen Sitz prüfen
  • Spindelarretierung lösen
  • Not-Aus Funktion prüfen
  • Werkstück auf Fremdkörper prüfen

Technische Daten in der Praxis

Motorleistung
1.5kW (S1) / 2.1kW (S6)
Spindeldrehzahl
1400/4000/6000/9000 U/min
Spindeldurchmesser
30mm
Absauganschluss
100mm Durchmesser

Abbildungen und Diagramme

  • Abb. A: Maschinenübersicht mit Bedienelementen.
  • Abb. B: Transportanweisungen mit Gabelstapler oder Kran.
  • Abb. D: Spindelhöheneinstellung.
  • Abb. E: Riemenantrieb und Drehzahlwechsel.
  • Abb. F: Montage der Fräswerkzeuge.

Modellkompatibilität

  • Nur für Holzbearbeitung geeignet.
  • Nicht für Rund- oder Bogenfräsen geeignet.
  • Erfordert Absauganlage mit mind. 570m³/h Leistung.
