Bedienungsanleitung für Holzmann PJ 100PRO Flachdübelfräse

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Hinweise zur sicheren Bedienung und Wartung der Holzmann PJ 100PRO Flachdübelfräse. Vor der ersten Inbetriebnahme muss das Gerät auf Transportschäden geprüft werden. Die Maschine ist ausschließlich für das Fräsen von Nuten für Flachdübelverbindungen in Massivholz, Sperrholz, Spanplatten, Faserplatten und Kunststoffplatten bestimmt. Sicherheitshinweise sind strikt zu beachten, insbesondere das Verbot der Handschuhbenutzung bei laufender Maschine und die Notwendigkeit, das Gerät vor Wartungsarbeiten vom Stromnetz zu trennen.

Produktbeschreibung

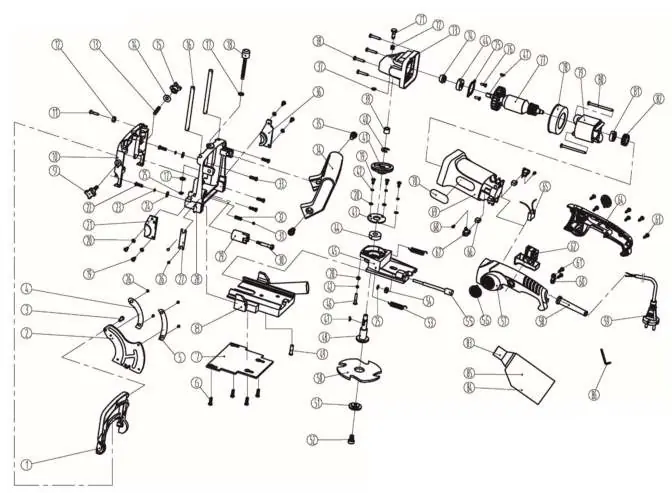

Die Flachdübelfräse besteht aus einem Hauptschalter, einem Handgriff, einer Grundplatte, einem Winkelanschlag und einer Staubabsaugung. Die genaue Identifikation der Bauteile ist in der Komponentenübersicht dargestellt.

Montage

• Sägeblatt: Lösen Sie die Schrauben der Grundplatte, drücken Sie die Spindelarretierung, entfernen Sie die Flanschmutter, setzen Sie das Sägeblatt ein und ziehen Sie die Mutter wieder fest.
• Staubbeutel: Stecken Sie den Staubbeutel auf den Anschluss, wenn kein externes Absaugsystem verwendet wird.
• Plattenschutz: Dieser muss vor Gebrauch am Winkelanschlag montiert werden.

Einstellungen

• Frästiefe: Die Einstellung erfolgt über den Drehknopf (markiert mit 0, 2, 4, 5, 7, 12, 19). Prüfen Sie die Tiefe nach der Montage des Sägeblatts.
• Fräswinkel: Lösen Sie den Feststellknopf für die Winkeleinstellung und positionieren Sie den Winkelanschlag.
• Höhe: Die Höhe muss so eingestellt werden, dass die Nut mittig im Werkstück liegt.

Bedienung

Vor dem Fräsen müssen die Werkstücke markiert werden. Legen Sie die zu verbindenden Werkstücke aufeinander und markieren Sie die Mitte der Nut. Der Abstand zwischen zwei Nuten sollte 10-15 cm betragen. Zum Fräsen wird die Maschine mit beiden Händen gehalten, eingeschaltet und der Motorgrundkörper vorsichtig nach vorne geschoben. Nach dem Fräsen wird Leim in die Nuten gegeben, der Flachdübel eingesetzt und die Werkstücke zusammengepresst.

Wartung

Reinigen Sie die Maschine monatlich. Verwenden Sie keine Lösungsmittel oder Hochdruckreiniger. Halten Sie die Lüftungsschlitze staubfrei. Lagern Sie das Gerät an einem trockenen, kühlen Ort außerhalb der Reichweite von Kindern.

Technische Daten

• Spannung: 230 V / 50 Hz
• Leistung: 900 W
• Leerlaufdrehzahl: 10.800 min-1
• Max. Frästiefe: 19 mm
• Sägeblattdurchmesser: 100 mm
• Gewicht: 3,3 kg
