Bedienungsanleitung für die mobile Metallbandsäge Holzmann BS 125M

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Informationen für die Installation und den korrekten Gebrauch der mobilen Metallbandsäge Holzmann BS 125M. Das Dokument ist fester Bestandteil der Maschine und muss bei Weitergabe an Dritte mitgegeben werden. Vor der ersten Inbetriebnahme ist das sorgfältige Lesen der Sicherheitshinweise zwingend erforderlich, um Schäden an der Maschine und Verletzungen zu vermeiden.

Maschinenbeschreibung

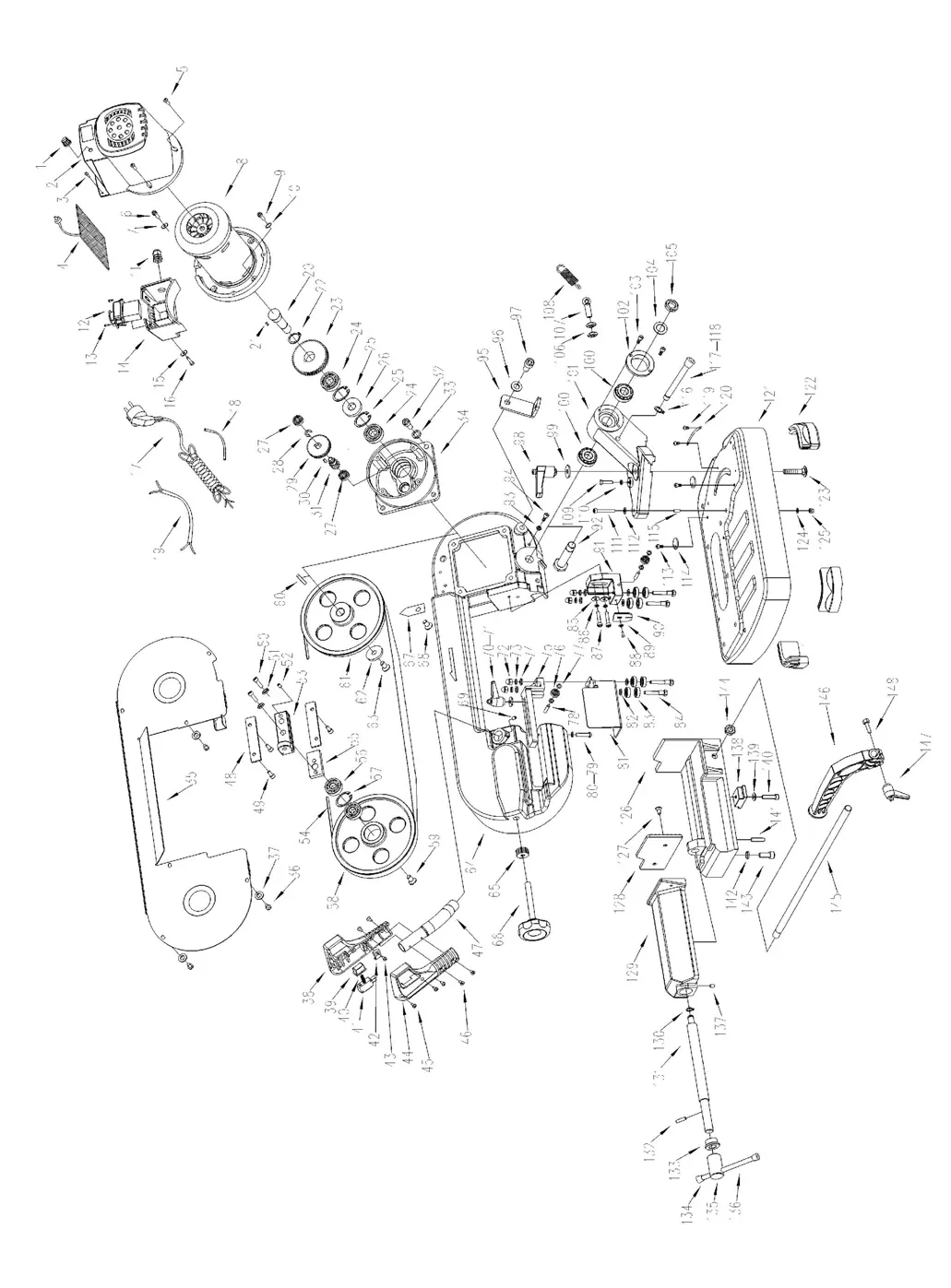

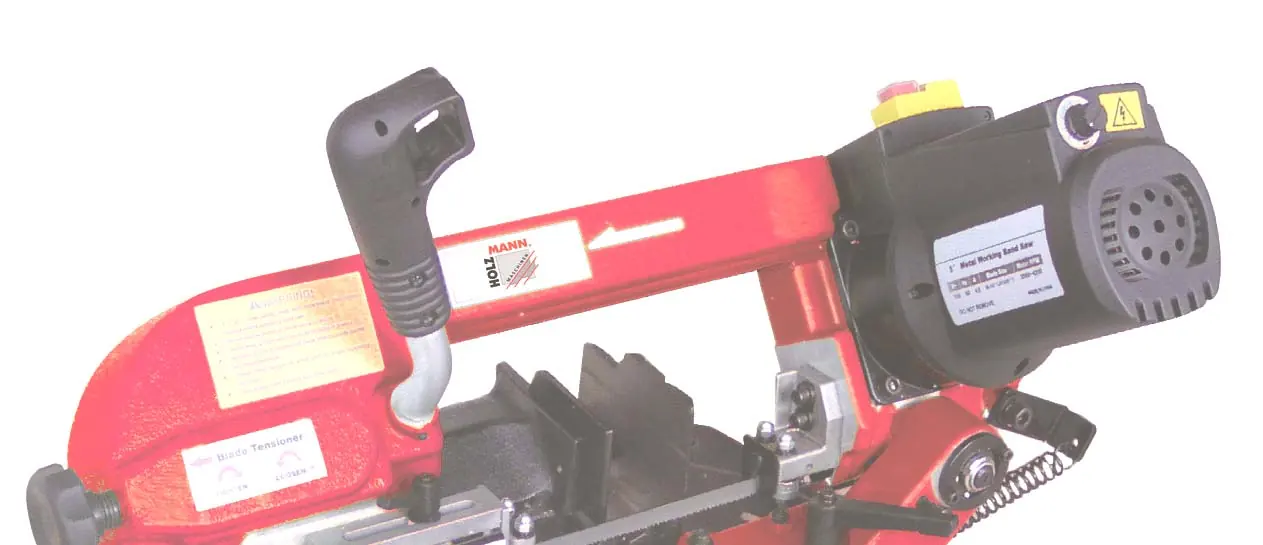

Die Maschine besteht aus folgenden Hauptkomponenten:

• 1: Zuführgriff mit Startknopf
• 2: Ein-/Ausschalter
• 3: Drehzahlregler
• 4: Klemmhebel
• 5: Werkstückanschlag
• 6: Schraubstock
• 7: Sägebandführung
• 8: Schraubstock-Klemmhebel
• 9: Sägeband-Spannknopf

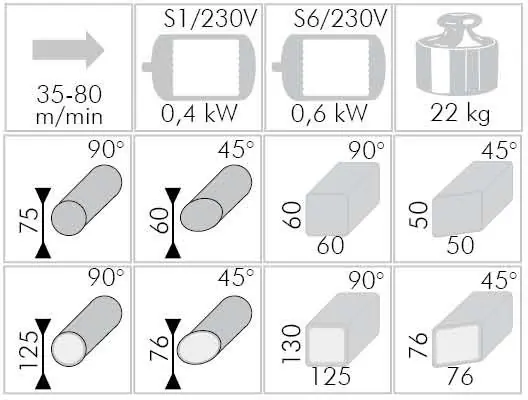

Technische Daten

Die wichtigsten Leistungsparameter der BS 125M:

• Motorleistung (S1 100%): 0,4 kW
• Spannung/Frequenz: 230 V / 50 Hz
• Motordrehzahl: 2000-4000 U/min (kontinuierlich)
• Sägeband-Vorschub: 35-80 m/min
• Sägebandlänge: 1435 mm
• Neigungswinkel: 0-60°
• Gewicht (Netto/Brutto): 22/24 kg
• Schalldruckpegel: 77 dB

Elektrischer Anschluss

Die Maschine muss an einen Stromkreis mit Kurzschlussschutz angeschlossen werden. Der Netzstecker muss geerdet sein. Bei Unsicherheiten bezüglich der elektrischen Voraussetzungen ist ein qualifizierter Elektriker hinzuzuziehen. Der Betrieb einer nicht geerdeten Maschine birgt Lebensgefahr durch Stromschlag.

Bedienung und Schnittdurchführung

Vor jeder Benutzung sind lose Schrauben, beschädigte Teile und der Zustand des Sägebandes zu prüfen. Alle Werkzeuge müssen vom Arbeitsbereich entfernt werden.

1. Lösen Sie den Klemmhebel (4) und stellen Sie den Sägearm auf den gewünschten Winkel ein.
2. Fixieren Sie das Werkstück im Schraubstock (6).
3. Stellen Sie die Sägebandführung (7) auf ca. 2 cm Abstand zum Werkstück ein.
4. Stellen Sie die gewünschte Geschwindigkeit am Drehzahlregler (3) ein.
5. Drücken Sie den grünen Knopf (2) und starten Sie den Sägevorgang über den Startknopf am Zuführgriff (1).

Materialabhängige Vorschubgeschwindigkeit:

• Edelstahl, Bronze: sehr langsamer Vorschub
• Stahl, Messing: langsamer Vorschub
• Aluminium: moderater Vorschub

Wartung und Instandhaltung

Die Maschine erfordert nur geringe Wartung. Vor Reinigungs- oder Wartungsarbeiten ist der Netzstecker zu ziehen.

• Reinigung: Nach jedem Gebrauch von Staub und Metallspänen reinigen. Keine aggressiven Chemikalien oder Wasser verwenden.
• Schmierung: Alle beweglichen Teile (insb. Getriebe) nach den ersten 10 Betriebsstunden und danach alle 3 Monate schmieren.
• Sägebandwechsel: Sägearm hochschwenken, Abdeckung entfernen, Sägeband mit Knopf (9) entspannen, wechseln und wieder spannen. Auf korrekte Laufrichtung der Zähne achten.
• Führungsrollen: Monatlich prüfen und ggf. nachjustieren.

Fehlerbehebung

• Maschine startet nicht: Stromanschluss prüfen, Sicherung kontrollieren, Kabel auf Defekte prüfen.
• Sägeband erreicht nicht volle Geschwindigkeit: Verlängerungskabel zu lang (austauschen), Motorleistung durch Elektriker prüfen lassen.
• Starke Vibrationen: Untergrund prüfen, Motorbefestigung nachziehen, Spannfeder prüfen.
• Schlechte Schnittergebnisse: Vorschubgeschwindigkeit reduzieren, Sägebandspannung erhöhen, Sägeband auf Verschleiß prüfen, korrektes Sägeband für das Material verwenden.
