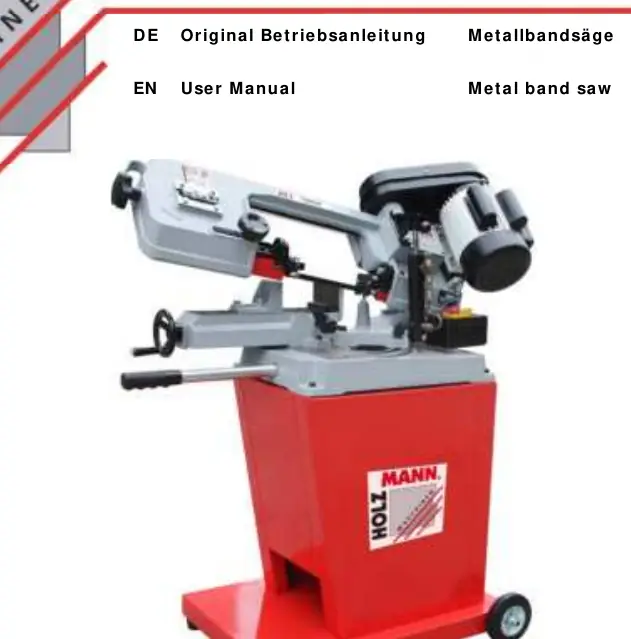

Bedienungsanleitung für Metallbandsäge Holzmann BS 128HDR

Wichtige Informationen aus der Anleitung

Diese Bedienungsanleitung ist ein wesentlicher Bestandteil der Metallbandsäge Holzmann BS 128HDR und muss stets griffbereit aufbewahrt werden. Die Maschine ist ausschließlich für das Schneiden von Metallen und Kunststoffen bestimmt. Vor der ersten Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden. Bei Erhalt der Maschine ist diese sofort auf Transportschäden oder fehlende Teile zu prüfen.

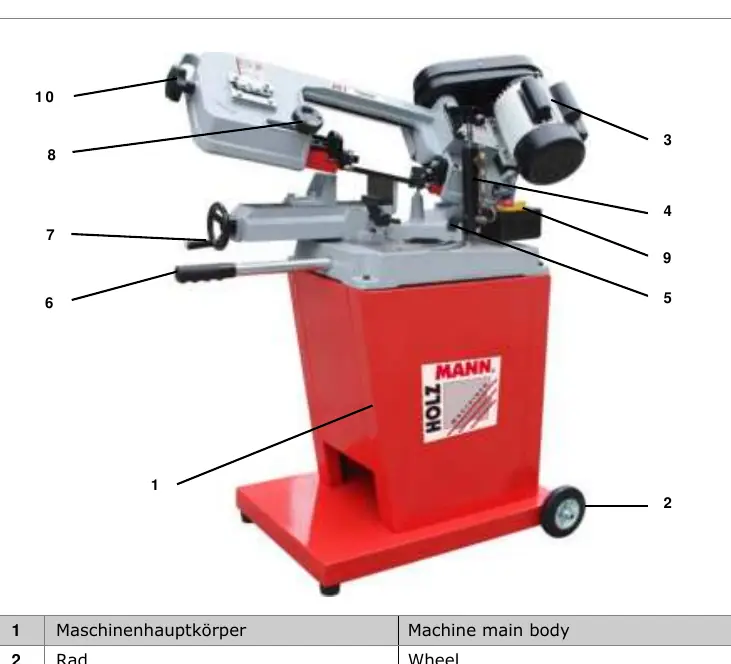

Produktbeschreibung und Komponenten

Die BS 128HDR verfügt über verschiedene Bedienelemente, die für den Betrieb essenziell sind:

• Maschinenhauptkörper und Untergestell
• Hydraulischer Senkzylinder mit Einstellschraube für den Vorschub
• Handrad für den Schraubstock
• Sägebandführung mit Klemmschraube
• Not-Aus-Schalter
• Einstellknopf für die Sägebandspannung

Technische Daten

Die Maschine arbeitet mit einer Motorleistung von 550 W. Die Schnittgeschwindigkeiten sind variabel einstellbar (23, 34, 54 m/min). Das Sägeband hat die Maße 1640 x 13 x 0,6 mm. Das Gesamtgewicht der Maschine beträgt 76 kg. Der Schalldruckpegel liegt bei 76 dB(A).

Montage und Inbetriebnahme

Die Maschine wird weitgehend vormontiert geliefert. Das Untergestell muss montiert und die Säge darauf befestigt werden. Achten Sie auf einen stabilen Untergrund und ausreichend Platz (mindestens 0,8 m um die Maschine). Der elektrische Anschluss darf nur durch eine qualifizierte Elektrofachkraft an einer geerdeten Steckdose erfolgen.

Bedienung

Vor jedem Start ist sicherzustellen, dass sich alle Komponenten in einwandfreiem Zustand befinden, das Werkstück korrekt eingespannt ist und die richtige Schnittgeschwindigkeit für das Material gewählt wurde. Der Sägearm wird durch das Eigengewicht durch das Material geführt; üben Sie keinen zusätzlichen Druck aus. Die Maschine schaltet sich nach dem Schnitt automatisch ab.

Wartung und Pflege

Regelmäßige Reinigung ist für die Lebensdauer der Maschine entscheidend. Nach jeder Schicht sollten Späne und Staub entfernt werden. Alle beweglichen Gelenke sollten alle 100 Betriebsstunden mit einer dünnen Schicht Öl oder Fett geschmiert werden. Der Ölwechsel im Getriebe sollte etwa einmal jährlich erfolgen. Verwenden Sie für Reparaturen nur Original-Ersatzteile von Holzmann.

Fehlerbehebung

Bei Problemen wie Startschwierigkeiten, starken Vibrationen oder schlechten Schnitten prüfen Sie zunächst die Stromversorgung, die Motorbefestigung, die Riemenspannung und den Vorschub. Detaillierte Lösungen finden Sie in der Tabelle zur Fehlerbehebung in der vollständigen Anleitung.

Sicherheitshinweise

Tragen Sie stets geeignete Schutzausrüstung (Schutzbrille, Gehörschutz, Schutzkleidung). Arbeiten Sie niemals mit Schmuck, Krawatten oder offenem Haar. Halten Sie Kinder und ungeschulte Personen vom Gefahrenbereich fern. Die Maschine darf nicht im Freien oder bei Nässe betrieben werden.
