Bedienungsanleitung für Charnwood 1420V Holzdrehbank
Detaillierte Bedienungsanleitung für die Charnwood 1420V Holzdrehbank. Enthält Anweisungen zur Montage, Geschwindigkeitsregelung, Wartung der Kohlebürsten und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheitsregeln und Betriebshinweise für die Charnwood 1420V Holzdrehbank. Das Gerät ist für den Hobbygebrauch konzipiert (max. 100 Betriebsstunden jährlich). Vor der Inbetriebnahme müssen alle Sicherheitsvorkehrungen getroffen werden, insbesondere das Tragen von Augenschutz und das Entfernen von Schmuck oder loser Kleidung.
Sicherheitshinweise
- Tragen Sie immer eine Schutzbrille und bei Staubentwicklung eine Staubmaske.
- Entfernen Sie vor dem Einschalten alle Spannschlüssel und Einstellwerkzeuge.
- Arbeiten Sie niemals an der Drehbank, wenn das Werkstück noch rotiert.
- Stellen Sie sicher, dass das Werkstück sicher montiert ist und drehen Sie es vor dem Start von Hand um 360 Grad, um Kollisionen mit der Werkzeugauflage zu vermeiden.
- Verwenden Sie bei größeren Werkstücken eine niedrige Drehzahl.
Technische Daten
- Motor: DC (Kohlebürsten), 750W (1PS), 240V
- Drehzahlbereiche: 250-750 U/min, 600-1700 U/min, 1200-3550 U/min
- Spindelgewinde: M33 x 3.5mm
- Spindelkonus: MT2
- Gewicht: 57kg
Montage und Inbetriebnahme

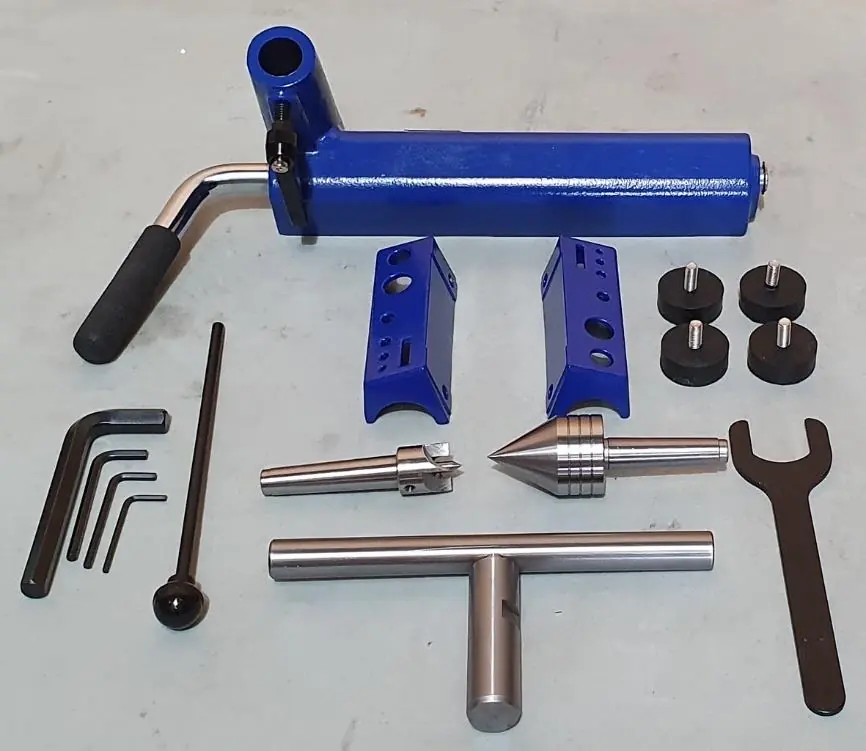

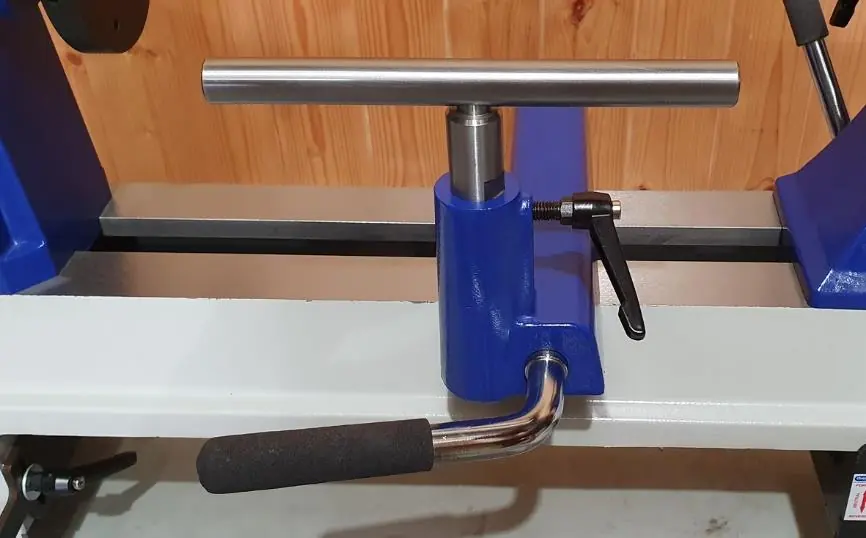

Die Drehbank wird in einem Karton geliefert und erfordert für den Aufbau zwei Personen. Die Gummifüße sollten montiert werden, wenn die Maschine auf einer Werkbank steht. Die Werkzeugauflage (Tool Rest) wird durch Lösen des Tailstock Cam Lock Hebels montiert, indem der Reitstock kurzzeitig entfernt wird, um den Banjo-Halter auf das Bett zu schieben.


Bedienung der Drehbank

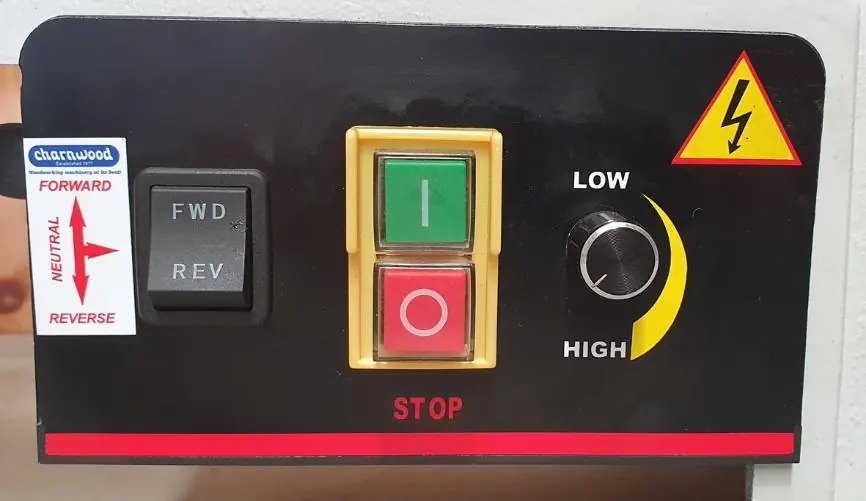

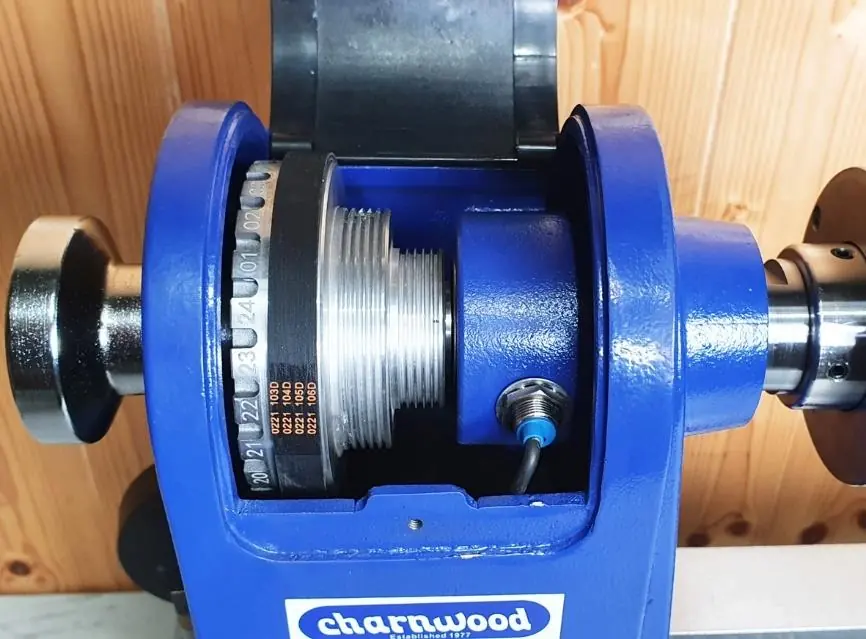

Die Drehzahl wird durch Ändern der Riemenposition auf den Riemenscheiben angepasst. Öffnen Sie dazu die Abdeckung und lösen Sie die Riemenspannung. Die Maschine verfügt über eine Vorwärts-/Rückwärts-Funktion. Wichtig: Schalten Sie die Richtung niemals um, während die Spindel noch rotiert. Das Indexiersystem ermöglicht das Arretieren der Spindel in 24 Positionen (alle 15 Grad) für präzise Bohrungen oder Fräsarbeiten.


Wartung und Pflege

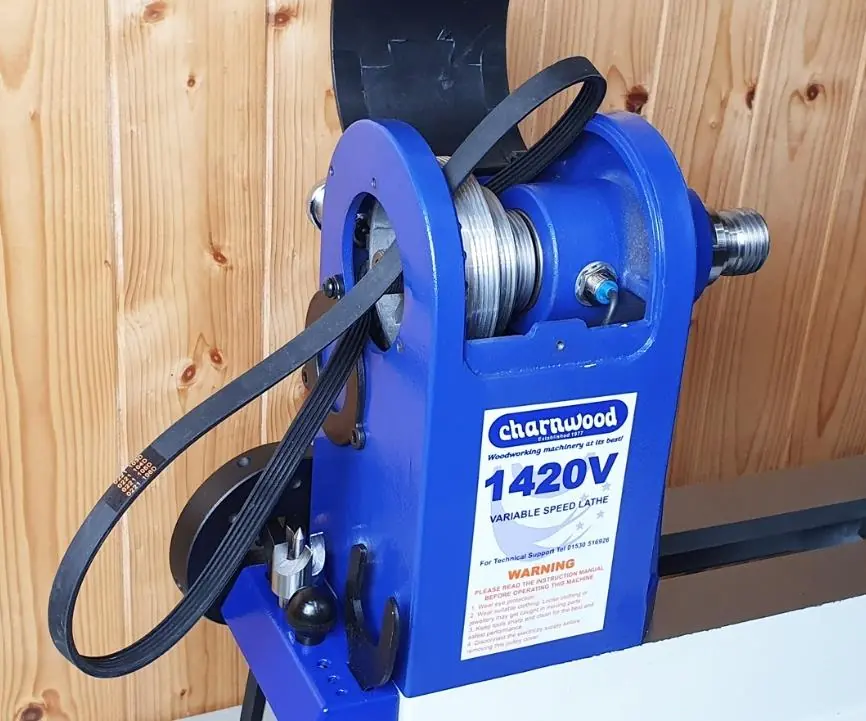

- Antriebsriemen: Bei Verschleiß muss der Riemen über die Riemenscheiben gewechselt werden. Entfernen Sie dazu die Abdeckungen und lösen Sie die Riemenspannung.

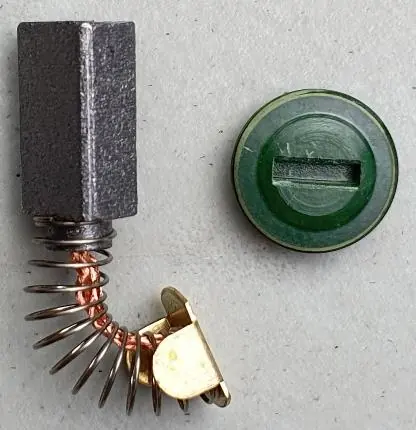

- Kohlebürsten: Diese sollten nach ca. 500 Betriebsstunden oder bei einer Länge von unter 7mm ersetzt werden. Tauschen Sie immer beide Bürsten gleichzeitig aus.
- Reinigung: Halten Sie die Maschine sauber und frei von Spänen, um eine Überhitzung des Motors zu vermeiden.
Fehlerbehebung
Bei Startproblemen prüfen Sie zuerst die Stromversorgung, die Sicherung im Stecker und die Sicherung in der Steuerbox. Wenn die Maschine läuft, aber die Spindel nicht dreht, ist wahrscheinlich der Antriebsriemen gerissen oder zu locker. Bei Überhitzung reduzieren Sie die Schnitttiefe.
Praktische Hilfe
Typische Probleme
Prüfen Sie die Stromverbindung, die Sicherung im Stecker, die Sicherung in der Steuerbox oder ob der Indexierstift eingerastet ist.
Antriebsriemen ist gerissen oder zu locker. Riemenspannung erhöhen oder Riemen ersetzen.
Zu hohe Belastung (zu tiefe Schnitte) oder eingeschränkte Luftzufuhr durch Späne. Last reduzieren und Maschine reinigen.
Schnitttiefe verringern, stumpfe Meißel schärfen oder Riemenspannung erhöhen.
Vor der Verwendung
- Sicherstellen, dass alle Schutzvorrichtungen montiert sind.
- Spannschlüssel und Einstellwerkzeuge entfernen.
- Werkstück von Hand um 360 Grad drehen, um Kollisionen zu prüfen.
- Drehzahl vor dem Start auf das Werkstück anpassen.
- Augenschutz und ggf. Staubmaske anlegen.
- Sicherstellen, dass der Schalter auf OFF steht, bevor das Gerät eingesteckt wird.
Technische Daten in der Praxis
- Hobby-Rating
- Ausgelegt für max. 100 Betriebsstunden pro Jahr; nicht für den industriellen Dauerbetrieb geeignet.
- Indexiersystem
- Ermöglicht das Arretieren der Spindel in 24 Positionen für dekorative Arbeiten wie Kannelierungen.
Abbildungen und Diagramme
- Die Explosionszeichnung (Parts Drawing) hilft bei der Identifizierung von Ersatzteilen anhand der Part-Nummern.
- Der Schaltplan zeigt die Verbindungen zwischen Motor, Steuerplatine und Schaltern.
Modellkompatibilität
- Verwenden Sie nur Zubehör, das für M33 x 3.5mm Spindelgewinde geeignet ist.
- Beim Drehen von Schalen im Rückwärtsgang muss das Zubehör zwingend mit Madenschrauben auf der Spindel gesichert sein.
