Bedienungsanleitung für Bosch Oberfräse 1617/1618 Serie

Wichtige Informationen aus der Anleitung

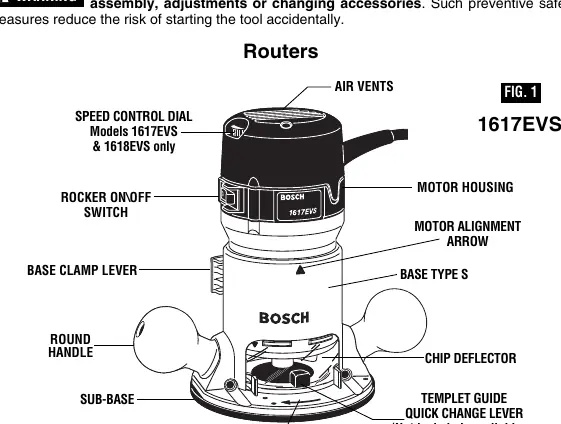

Diese Anleitung gilt für die Bosch Oberfräsen der Serie 1617 und 1618. Sie enthält wichtige Sicherheitsregeln, Anweisungen zur Montage, Tiefeneinstellung, zum Betrieb und zur Wartung. Vor der Verwendung des Geräts müssen alle Sicherheitshinweise gelesen werden, um Stromschläge, Brände oder schwere Verletzungen zu vermeiden.

Sicherheitshinweise

• Persönliche Schutzausrüstung: Tragen Sie immer eine Schutzbrille und eine Staubmaske.
• Arbeitsbereich: Halten Sie den Arbeitsbereich sauber und gut beleuchtet.
• Elektrische Sicherheit: Verwenden Sie keine Adapterstecker bei geerdeten Werkzeugen.
• Bedienung: Halten Sie das Werkzeug bei der Inbetriebnahme mit beiden Händen fest, da das Reaktionsdrehmoment des Motors zu einem Verdrehen führen kann.
• Fräser: Verwenden Sie keine stumpfen oder beschädigten Fräser. Berühren Sie den Fräser niemals während oder unmittelbar nach dem Gebrauch.

Montage und Installation

Fräser installieren:

1. Trennen Sie das Gerät von der Stromquelle.
2. Entfernen Sie den Spanschutz oder klappen Sie ihn hoch.

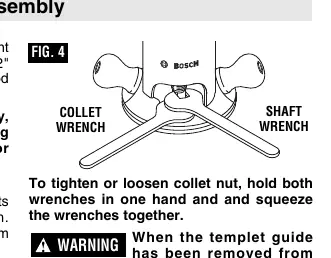

3. Halten Sie die Antriebsspindel mit dem Spannschlüssel fest.
4. Lösen Sie die Spannzangenmutter mit dem Spannzangenschlüssel gegen den Uhrzeigersinn.
5. Führen Sie den Fräserschaft in die Spannzange ein und ziehen Sie die Mutter im Uhrzeigersinn fest.

Motor in die Basis einbauen: Die Motoren können mit dem Schalter auf der rechten oder linken Seite montiert werden. Richten Sie die Pfeile auf der Basis und dem Motor aus, schieben Sie den Motor ein und drehen Sie ihn im Uhrzeigersinn, bis er einrastet.

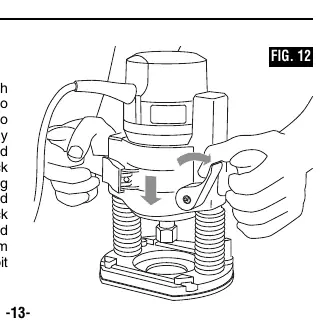

Tiefeneinstellung

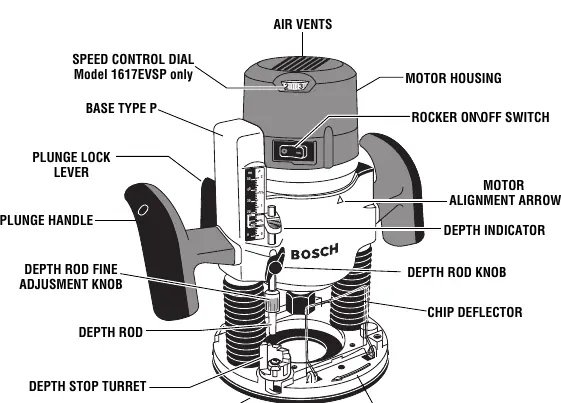

Die Oberfräsen verfügen über ein mikrometrisches Feineinstellsystem. Alle Tiefeneinstellungen müssen bei gelöstem Basisspannhebel vorgenommen werden. Nutzen Sie die drei horizontalen Kerben am Motorgehäuse für Grobeinstellungen in 1/2-Zoll-Schritten.

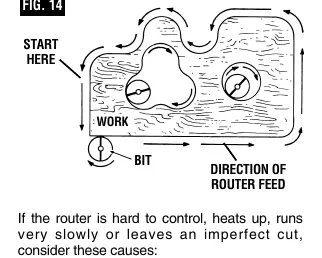

Betrieb und Geschwindigkeitsregelung

Die Modelle 1617EVS und 1618EVS verfügen über eine elektronische Drehzahlregelung. Die Geschwindigkeit kann während des Betriebs über das Einstellrad angepasst werden. Die Constant Response™-Schaltung überwacht und regelt die Leistung, um die gewünschte Drehzahl unter Last beizubehalten.

Staubabsaugung

Es sind optionale Staubabsaughauben erhältlich, die an 35-mm-Staubsaugerschläuche angeschlossen werden können. Diese Hauben verbessern die Sicht und Sauberkeit, insbesondere bei Freihandfräsarbeiten.

Wartung und Pflege

• Schmierung: Das Werkzeug ist werkseitig geschmiert. Bei jedem Kohlebürstenwechsel wird eine Nachschmierung der Getriebeteile empfohlen.
• Kohlebürsten: Überprüfen Sie die Bürsten alle zwei bis sechs Monate.
• Lager: Nach ca. 300-400 Betriebsstunden sollten die Lager in einem autorisierten Bosch-Servicezentrum ausgetauscht werden.
