Bedienungsanleitung für AKYPACH Wood Router
Erfahren Sie, wie Sie Ihre AKYPACH Holzfräse sicher bedienen, montieren und warten. Detaillierte Anleitung zu Einstellungen, Fräsvorgängen und Zubehör.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die AKYPACH Holzfräse ist ein 800W-Gerät für Fräsarbeiten. Vor der Nutzung müssen der Fräser korrekt in die Spannzange eingesetzt, die Frästiefe eingestellt und das Werkstück auf Fremdkörper geprüft werden. S. 1, 8, 10
Wichtigste Schritte
- Fräser einsetzen S. 10
- Fräshöhe einstellen S. 9
Erste Inbetriebnahme
- Sicherstellen, dass der Schalter auf '0' steht, bevor das Gerät eingesteckt wird. S. 5, 6
Probleme und Lösungen
Vibrationen
Fräser neu installieren und festziehen.
S. 6Wartung und Reset
- Kohlebürsten austauschen, wenn sie die Verschleißgrenze erreicht haben. S. 14, 15
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 800W | Motorleistung | S. 3 |
| Drehzahl | 10.000 - 33.000 RPM | Leerlaufdrehzahl | S. 3 |
Wo es im PDF steht
- Technische Daten S. 3
- Montage und Einstellungen S. 8, 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Handbuch enthält Anweisungen für den sicheren Betrieb und die Wartung der AKYPACH Holzfräse. Es deckt Montage, Fräseinstellungen, den Einsatz von Zubehör und Sicherheitsvorkehrungen ab. Lesen Sie diese Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen.
Sicherheitshinweise
- Tragen Sie immer eine Schutzbrille und Gehörschutz bei längerem Gebrauch.
- Stellen Sie sicher, dass der Schalter auf '0' (AUS) steht, bevor Sie das Gerät an den Strom anschließen.
- Entfernen Sie alle Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten.
- Halten Sie Hände und Kleidung von rotierenden Teilen fern.
- Verwenden Sie das Gerät nicht in der Nähe von explosiven Gasen oder in feuchten Umgebungen.
- Trennen Sie das Gerät immer vom Stromnetz, bevor Sie Zubehör wechseln oder Einstellungen vornehmen.

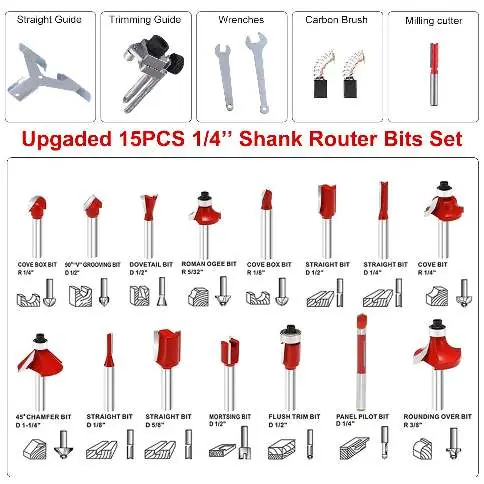

Lieferumfang und Auspacken
Überprüfen Sie beim Auspacken alle Teile auf Vollständigkeit und Beschädigungen. Das Set enthält unter anderem:
- 1x Elektrische Oberfräse
- 1x Führungsschiene (Straight line auxiliary gauge)
- 1x Trimmer-Führung
- 15x Fräser-Bits
- Zubehör wie Schraubenschlüssel, Kohlebürsten und Befestigungsmaterial
Montage und Einstellungen

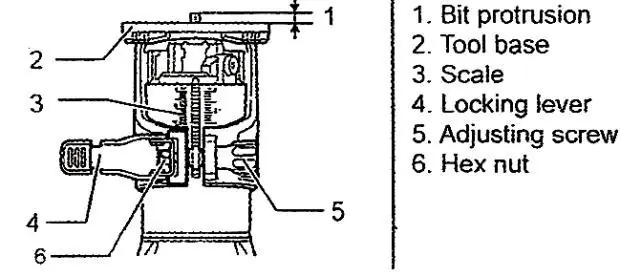

Einstellen der Fräshöhe
Die Fräse verwendet eine Zahnstangen- und Ritzelmechanik. Lösen Sie den Verriegelungshebel, drehen Sie den Höhenverstellknopf auf die gewünschte Tiefe und arretieren Sie den Hebel wieder.

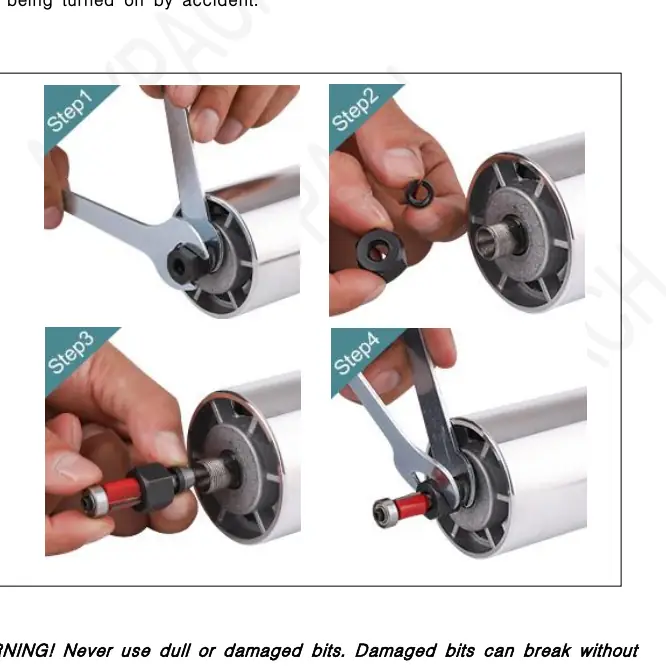

Einsetzen eines Fräsers
- Lösen Sie die Spannmutter.
- Schieben Sie den Schaft des Fräsers in die Spannzange (mindestens 3/4" tief, aber nicht bis zum Anschlag).
- Verwenden Sie den Spindelarretierungsknopf am Gehäuse, um die Spindel zu blockieren.
- Ziehen Sie die Spannmutter mit dem mitgelieferten Schlüssel fest.
Bedienung der Oberfräse
Führen Sie vor dem eigentlichen Projekt Probeschnitte an Abfallmaterial durch. Halten Sie das Gerät während des Betriebs immer mit beiden Händen fest. Achten Sie darauf, dass das Werkstück frei von Fremdkörpern wie Nägeln ist.
Wartung und Pflege
Überprüfen Sie regelmäßig die Kohlebürsten. Wenn diese bis zur Verschleißgrenze abgenutzt sind, müssen beide gleichzeitig ausgetauscht werden. Reinigen Sie das Gerät nicht mit leicht flüchtigen Flüssigkeiten wie Lösungsmitteln oder Benzin, da diese den Kunststoff beschädigen können.
Technische Daten
- Spannung: 110V, 50-60Hz
- Leistung: 800W
- Leerlaufdrehzahl: 10.000 - 33.000 U/min
- Spannzangendurchmesser: 1/4" oder 3/8"
Praktische Hilfe
Typische Probleme
Vibrationen während des Betriebs
Überprüfen Sie, ob der Fräser korrekt installiert, festgezogen und scharf ist.
Motor startet nicht
Stellen Sie sicher, dass der Schalter auf '0' steht, bevor Sie das Gerät einstecken, und prüfen Sie die Stromversorgung.
Fräser wird heiß oder bricht
Verwenden Sie keine stumpfen oder beschädigten Fräser. Überprüfen Sie die Vorschubgeschwindigkeit.
Vor der Verwendung
- Gerät auf Beschädigungen prüfen
- Sicherstellen, dass der Schalter auf AUS steht
- Korrekte Spannzange für den Fräser wählen
- Fräser fest in der Spannzange sichern
- Schutzbrille und Gehörschutz anlegen
- Werkstück auf Fremdkörper (Nägel, Schrauben) prüfen
Technische Daten in der Praxis
- 10.000 - 33.000 RPM
- Einstellbarer Drehzahlbereich für verschiedene Materialien.
- 1/4" oder 3/8"
- Unterstützte Schaftdurchmesser der Fräser.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Montage der Führungsschienen und die korrekte Handhabung beim Fräsen.
- Die Skizze zur Höhenverstellung verdeutlicht die Nutzung des Verriegelungshebels und der Skala.
Modellkompatibilität
- Nur für Holzfräsarbeiten geeignet.
- Nicht als Bohrmaschine verwenden.
