Bedienungsanleitung für IGM LAGUNA DX3 DriftMaster Anschlagsystem
Erfahren Sie, wie Sie das IGM LAGUNA DX3 DriftMaster Anschlagsystem montieren, einstellen und bedienen. Detaillierte Anleitung zur Drift-Einstellung, Parallelitätskorrektur und Wartung für präzise Schnitte.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das IGM LAGUNA DX3 DriftMaster Anschlagsystem ist ein präzises Führungssystem für Bandsägen. Es ermöglicht eine einfache Einstellung des Sägeblatt-Drifts, eine präzise Positionierung und eine Feineinstellung des Anschlags. S. 1, 3, 4
Wichtigste Schritte
- Montage des Anschlags S. 4, 5, 6
- Drift-Einstellung durchführen S. 8
- Wartung und Schmierung S. 8
Erste Inbetriebnahme
- Montieren Sie die Skala, den Anschlagbolzen und das Handrad. Richten Sie den Anschlag parallel zum Tisch und rechtwinklig zum Sägeblatt aus. S. 4, 5, 7
Probleme und Lösungen
Anschlag nicht parallel zum Tisch
Lösen Sie die Montagebolzen und justieren Sie die Einstellschrauben an der rechten Seite.
S. 7
Sägeblatt verläuft (Drift)
Nutzen Sie den Drift-Knopf, um den Anschlag parallel zum Sägeblatt auszurichten.
S. 8Wartung und Reset
- Monatliche Schmierung der Einstellschraube und des Schneckengetriebes mit leichtem Fett. S. 8
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Anschlaglänge | 578 mm | Länge des Anschlagprofils | S. 2 |
| Anschlaghöhe | 184 / 17 mm | Vertikale / horizontale Position | S. 2 |
| Gewicht | 12,3 kg | Produktgewicht | S. 2 |
Wo es im PDF steht
- Technische Daten S. 2
- Einstellungen S. 7, 8
- Teileliste S. 9, 10
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montageanleitung, Einstellungs- und Wartungshinweise für das IGM LAGUNA DX3 DriftMaster Anschlagsystem. Es ist für die Verwendung an Bandsägen konzipiert. Bitte lesen Sie alle Sicherheitshinweise, bevor Sie mit der Montage oder Bedienung beginnen.
Montage

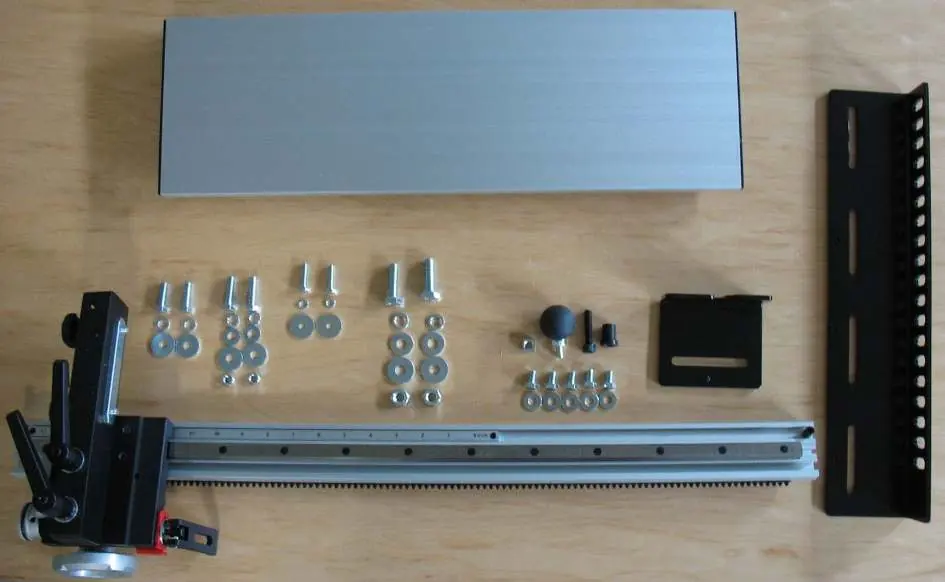

Die Montage und Einrichtung nimmt etwa 30 Minuten in Anspruch. Stellen Sie sicher, dass alle Teile gemäß der Teileliste vorhanden sind.
- Setzen Sie die Skala mit dem gewünschten Messsystem (Zoll oder mm) nach oben in den vorderen Kanal der Schiene ein.
- Schrauben Sie den schwarzen Anschlagbolzen in das Loch auf der rechten Seite und ziehen Sie ihn mit einem Inbusschlüssel fest.
- Installieren Sie den schwarzen Knopf am Handrad und ziehen Sie die Mutter fest.
- Lösen Sie die beiden schwarzen Feststellknöpfe, schieben Sie den Anschlag auf die Schiene und ziehen Sie die Knöpfe wieder fest.
Bedienung
Der Anschlag kann durch Lösen der beiden Feststellknöpfe vor- und zurückbewegt werden. Für eine schnelle Positionierung kann der Anschlag in eine horizontale Position gebracht werden. Die Feineinstellung erfolgt durch Drehen des Handrads nach dem Lösen der Anschlag-Feststellung. Eine Umdrehung des Handrads bewegt den Anschlag um ca. 7 mm.
Einstellungen
Drift-Einstellung
Um den Drift des Sägeblatts auszugleichen, muss der Anschlag parallel zum Sägeblatt eingestellt werden. Nutzen Sie ein Teststück Holz (mind. 250 mm lang, 12 mm dick), um die Ausrichtung zu prüfen. Schneiden Sie in das Holz, ohne es zu durchtrennen, und prüfen Sie, ob die Rückseite des Sägeblatts mittig im Sägeschnitt liegt. Justieren Sie bei Bedarf mit dem Drift-Knopf.
Parallelität und Rechtwinkligkeit
Der Anschlag muss parallel zum Tisch und rechtwinklig (90°) zum Tisch stehen. Nutzen Sie die Einstellschrauben, um diese Werte zu korrigieren. Wenn der Anschlag nicht parallel zum Tisch ist, lösen Sie die Montagebolzen und justieren Sie die Einstellschrauben an der rechten Seite.
Wartung
Trennen Sie die Maschine vor Wartungsarbeiten vom Stromnetz. Führen Sie folgende Aufgaben regelmäßig durch:
- Halten Sie den Anschlag sauber.
- Tragen Sie monatlich leichtes Fett auf die Einstellschraube für Drift und Neigung auf.
- Tragen Sie monatlich leichtes Fett auf das Schneckengetriebe auf.
- Überprüfen Sie regelmäßig, ob alle Schrauben und Muttern fest sitzen.
Praktische Hilfe
Typische Probleme
Anschlag nicht parallel zum Tisch
Lösen Sie die Montagebolzen und justieren Sie die Einstellschrauben an der rechten Seite mit einem 3 mm Inbusschlüssel, um die Schiene anzuheben.
Sägeblatt verläuft (Drift)
Nutzen Sie den Drift-Knopf, um den Anschlag parallel zum Sägeblatt auszurichten. Führen Sie einen Test-Schnitt durch und prüfen Sie, ob die Rückseite des Blatts mittig im Schnitt liegt.
Anschlag nicht rechtwinklig (90°)
Lösen Sie leicht die Feststellknöpfe und justieren Sie die zwei Einstellschrauben zwischen den Knöpfen mit einem 3 mm Inbusschlüssel.
Vor der Verwendung
- Sägeblatt ist scharf und in gutem Zustand
- Korrekte Sägeblattspannung prüfen
- Sägeblattführung korrekt eingestellt
- Arbeitsbereich sauber und gut beleuchtet
- Alle Montagebolzen fest angezogen
Technische Daten in der Praxis
- Maximale Anschlag-Verfahrweg
- 660 mm für LAGUNA Bandsägen (Schienenweg max. 740 mm)
- Verfahrweg pro Umdrehung
- Ca. 7 mm pro Handrad-Umdrehung
- Anschlag-Neigung
- 10° nach links, 10° nach rechts
Abbildungen und Diagramme

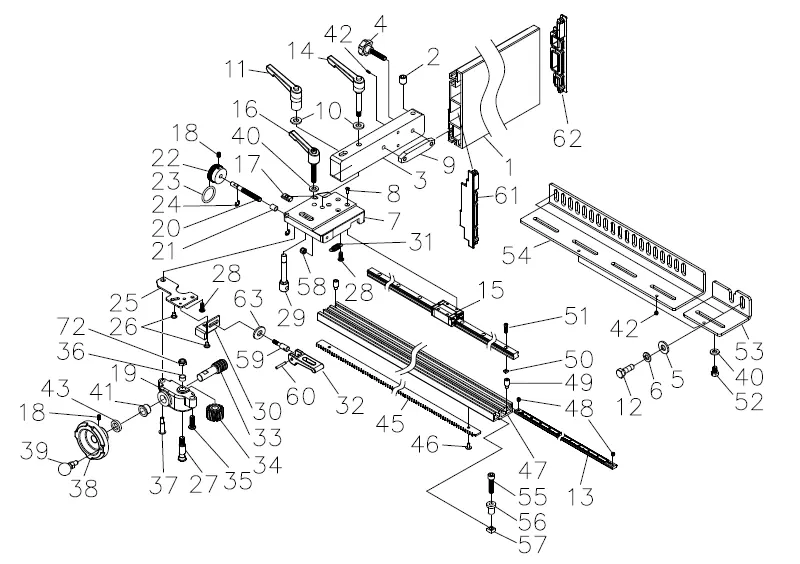

- Die Explosionszeichnung (Seite 10) zeigt alle Einzelteile und deren Positionen.
- Die Drift-Einstellungs-Grafik (Seite 9) verdeutlicht, wie das Sägeblatt im Schnitt zentriert werden muss.
Modellkompatibilität

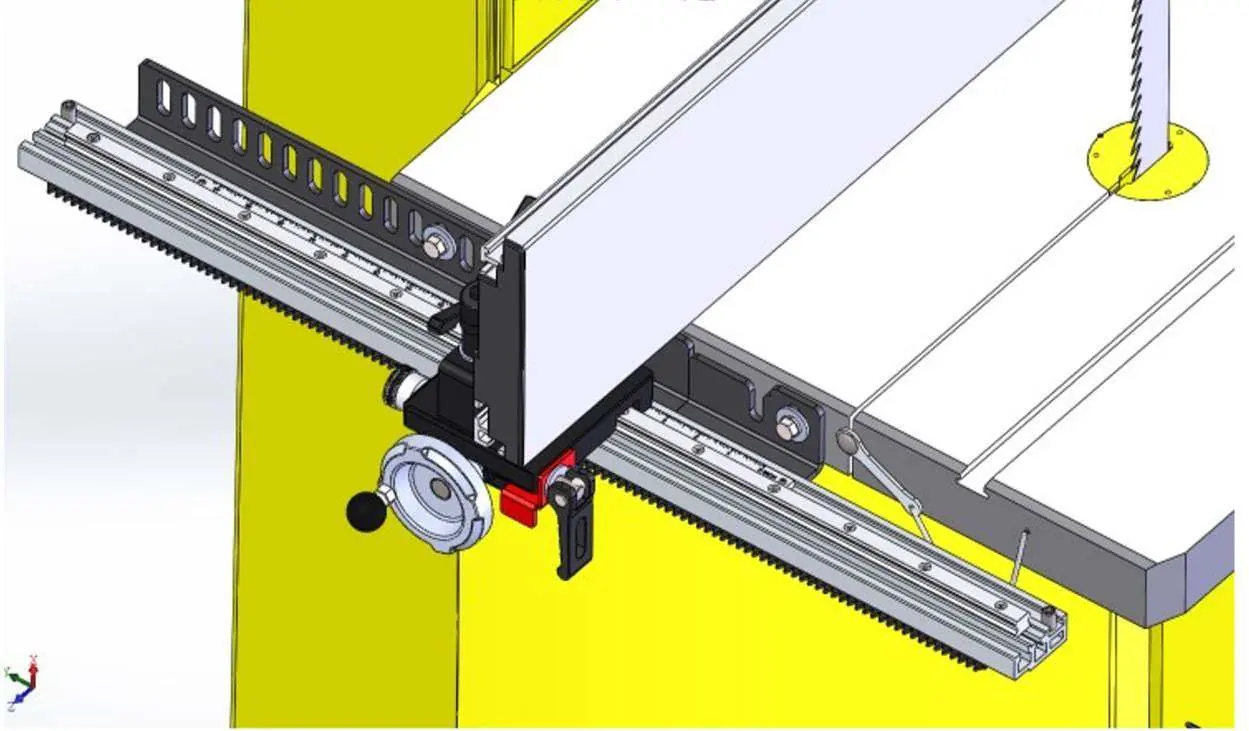

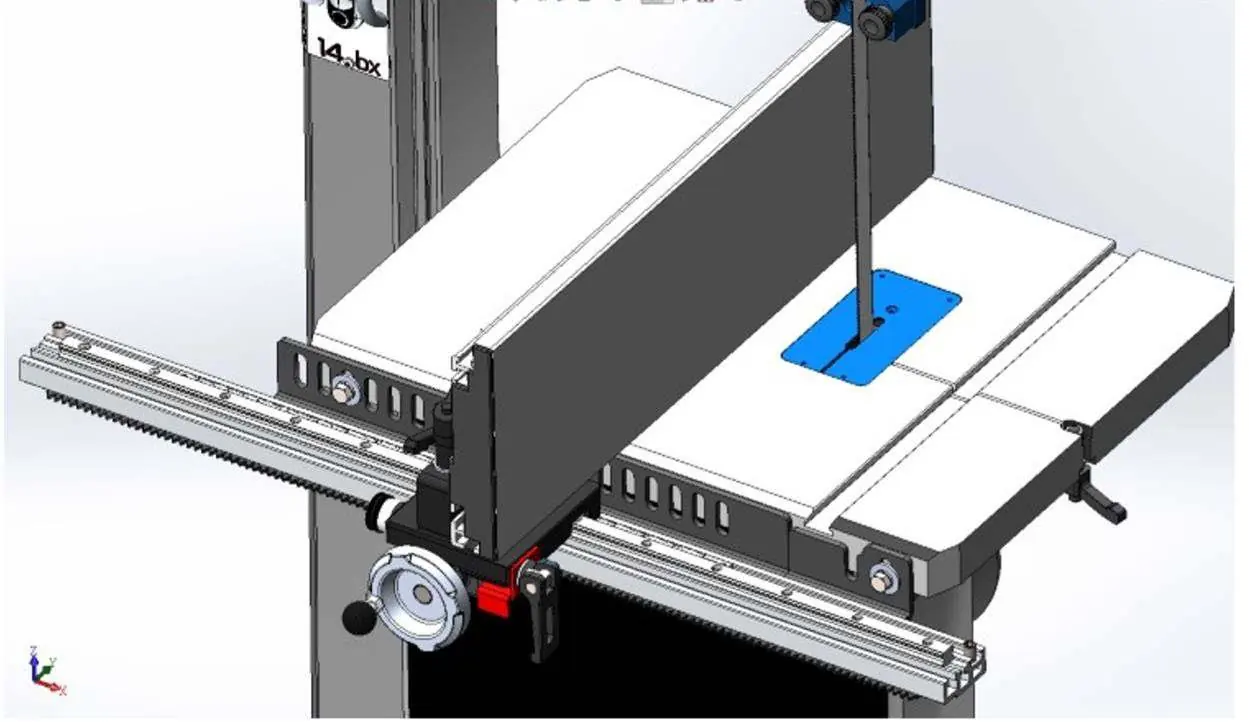

- Die mitgelieferten Montagebeschläge sind für verschiedene Bandsägen ausgelegt, passen jedoch möglicherweise nicht für jede Konfiguration.
- Montieren Sie den Anschlag nicht über dem Schlitz für den Sägeblattwechsel.
