Bedienungsanleitung für Delta 22-555 13-Zoll-Dickenhobel

Wichtige Informationen aus der Anleitung

Diese Anleitung bietet alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Delta 22-555 13-Zoll-Dickenhobels. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen und verstanden werden. Das Gerät ist ausschließlich für den Einsatz in einer Werkstatt konzipiert und erfordert eine ordnungsgemäße Erdung.

Sicherheitshinweise

• Tragen Sie stets eine Schutzbrille und Gehörschutz.
• Entfernen Sie Schmuck, binden Sie langes Haar zusammen und tragen Sie keine Handschuhe während des Betriebs.
• Stellen Sie sicher, dass das Gerät auf einer stabilen Oberfläche befestigt ist.
• Halten Sie Hände und Finger vom Messerwellenbereich und der Spanauswurföffnung fern.
• Betreiben Sie das Gerät niemals ohne ordnungsgemäße Staubabsaugung.
• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie Wartungsarbeiten durchführen.

Montage

• Höhenverstellgriff: Entfernen Sie die Gummikappe von der Kurbelwelle, befestigen Sie den Griff mit der M5x16mm Schraube, der Unterlegscheibe und dem mitgelieferten T-Griff-Inbusschlüssel. Setzen Sie die Kappe wieder auf.
• Staubabsaugung: Befestigen Sie den reversiblen Staubanschluss mit den zwei M6x15mm Feststellknöpfen am Gehäuse.
• Absauganschluss: Es wird dringend empfohlen, einen Werkstattstaubsauger oder eine Absauganlage anzuschließen.

Bedienung

• Ein-/Ausschalten: Der Schalter befindet sich an der Vorderseite. Bewegen Sie ihn nach oben zum Einschalten und nach unten zum Ausschalten.
• Sicherheitsschlüssel: Ziehen Sie den Sicherheitsschlüssel ab, um das Gerät gegen unbefugte Benutzung zu sperren.
• Höheneinstellung: Drehen Sie den Höhenverstellgriff. Eine volle Umdrehung entspricht einer Höhenänderung von 1/16 Zoll (ca. 1,6 mm).
• Snipe-Vermeidung: Um Vertiefungen am Anfang oder Ende des Werkstücks (Snipe) zu vermeiden, stützen Sie das Werkstück beim Ein- und Auslauf vollständig ab. Falls Snipe auftritt, reduzieren Sie die Schnitttiefe.

Wartung und Instandhaltung

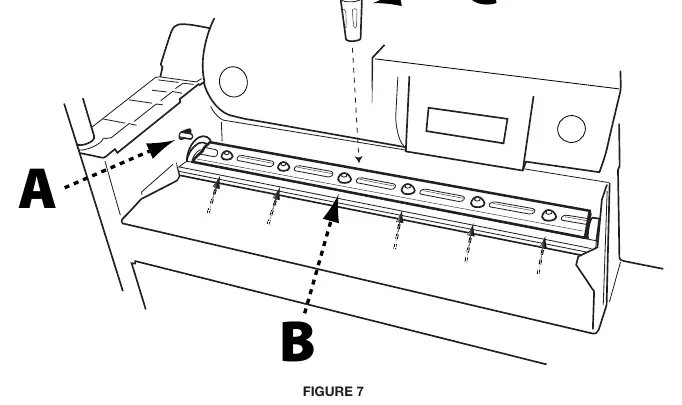

• Messerwechsel: Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Staubhaube und die Messerwellenabdeckung. Arretieren Sie die Messerwelle mit dem roten Federriegel. Lösen Sie die sechs Schrauben der Messerhalterung, entnehmen Sie das Messer mit dem magnetischen Werkzeug, drehen oder ersetzen Sie es und ziehen Sie die Schrauben wieder fest.
• Reinigung: Blasen Sie regelmäßig Luftkanäle mit trockener Druckluft aus. Verwenden Sie keine Lösungsmittel für Kunststoffteile.

Technische Daten

• Motor: 15 Amp, 120V
• Max. Schnittbreite: 13 Zoll (317 mm)
• Max. Schnitthöhe: 6 Zoll (152 mm)
• Max. Schnitttiefe: 3/32 Zoll (2,4 mm)
• Vorschubgeschwindigkeit: 28 Fuß/Min. (ca. 8,5 m/min)
• Messer: 2 Stück, doppelseitig wendbar
