Bedienungsanleitung für Triton 1400W Dual Mode Oberfräse MOF001

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren und effektiven Betrieb der Triton 1400W Dual Mode Oberfräse (MOF001). Sie ist für den handgeführten Einsatz sowie für die stationäre Montage in kompatiblen Frästischen (z.B. Triton RTA300 oder Workcentre WX7RT001) konzipiert. Vor der Inbetriebnahme müssen alle Benutzer das Handbuch vollständig gelesen und verstanden haben.

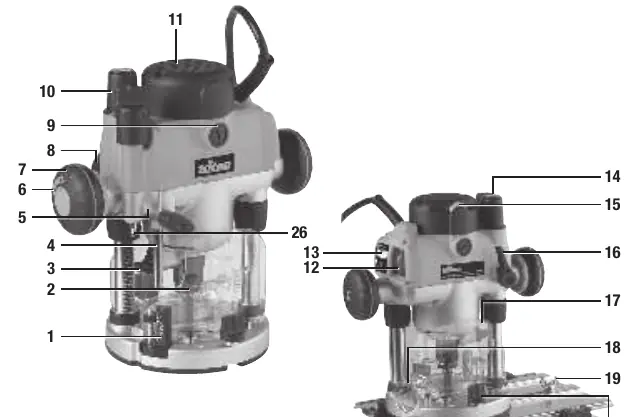

Produktbeschreibung und Teileliste

Die Oberfräse verfügt über zahlreiche Funktionen, darunter:

• Revolveranschläge für präzise Tiefeneinstellungen
• Tiefenanschlag mit Feineinstellung
• Variable Drehzahlregelung (1-5)
• Sicherheits-Schalterabdeckung
• Staubabsauganschluss
• Möglichkeit zur stationären Montage

Vorbereitung und Montage

Fräserwechsel

Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist. Platzieren Sie die Fräse kopfüber auf einer stabilen Fläche. Tauchen Sie die Fräse auf die maximale Tiefe ab, indem Sie den Drehgriffring eindrücken und den Drehgriff drehen, bis die Spannzange aus der Basis ragt. Lösen Sie die Spannzange mit dem mitgelieferten Gabelschlüssel, setzen Sie den Fräser ein (mindestens 20 mm oder die Hälfte des Schafts) und ziehen Sie die Spannzange wieder fest.

Gleitplatte und Anschlag

Für Kantenarbeiten oder Nuten kann die verlängerte Gleitplatte montiert werden. Die Montage erfolgt über die Gleitplatten-Montageknöpfe an der Basis. Der Parallelanschlag wird in die Schienen der Gleitplatte eingeschoben und arretiert.

Bedienung

Ein- und Ausschalten

Die Fräse verfügt über eine zurückschiebbare Schalterabdeckung, die ein versehentliches Einschalten verhindert. Diese muss vor dem Betätigen des Netzschalters zurückgeschoben werden.

Drehzahlregelung

Der Drehzahlregler (Stufen 1-5) ermöglicht die Anpassung an verschiedene Fräserdurchmesser. Generell sollte die höchste Geschwindigkeit gewählt werden, die keine Brandspuren auf dem Werkstück hinterlässt.

Frästiefeneinstellung

Es gibt drei Methoden zur Einstellung der Frästiefe:

• Freies Eintauchen: Über den Tiefenhub-Wahlschalter.
• Drehgriffeinstellung: Über den Drehgriff bei gelöstem Tiefenhub-Wahlschalter.
• Feineinstellung: Über den Feineinsteller (nur im Drehgriffmodus).

Zusätzlich können über den Revolveranschlag und den Tiefenanschlag bis zu drei verschiedene Frästiefen voreingestellt werden.

Wartung und Pflege

• Allgemeine Inspektion: Prüfen Sie regelmäßig alle Schrauben auf festen Sitz.
• Reinigung: Halten Sie das Gerät sauber. Verwenden Sie eine weiche Bürste oder ein trockenes Tuch. Keine ätzenden Reinigungsmittel verwenden.
• Kohlebürsten: Bei Leistungsverlust oder Funkenbildung sollten die Kohlebürsten durch einen autorisierten Triton-Servicepartner geprüft oder ersetzt werden.
• Schmierung: Bewegen Sie alle beweglichen Teile regelmäßig mit einem geeigneten Sprühschmiermittel.

Fehlerbehebung

Bei Problemen wie fehlender Funktion, ungenauem Fräsprofil oder übermäßiger Vibration prüfen Sie zunächst die Stromversorgung, den Sitz des Fräsers und die Einstellungen des Tiefenanschlags. Bei Defekten am Schalter oder Motor wenden Sie sich bitte an einen autorisierten Triton-Servicepartner.
