Bedienungsanleitung für Holybro Mini AIO 15A Flugregler

Erfahren Sie, wie Sie den Holybro Mini AIO 15A Flugregler anschließen, konfigurieren und aktualisieren. Diese Anleitung enthält Anschlussdiagramme, Firmware-Update-Schritte und OSD-Einstellungen.

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Holybro Mini AIO 15A ist ein All-in-One Flugregler mit integriertem ESC und OSD. Die Konfiguration und Firmware-Updates erfolgen über den FETtec Configurator. S. 3, 6

Wichtigste Schritte

Firmware-Update durchführen S. 6, 7, 8
OSD-Menü öffnen S. 9

Probleme und Lösungen

Verschwommene Linien im OSD

Passen Sie die LEFT/WITH-Werte an; versuchen Sie, WITH-Werte über 400 zu vermeiden.

S. 10

Wartung und Reset

PAL/NTSC Layout Reset S. 10

Technische Daten

Parameter	Wert	Hinweis	Seiten
Eingangsspannung	6-18V (2S-4S Lipo)	Betriebsspannungsbereich	S. 3
ESC Strom	15A	Aktive Strombegrenzung	S. 3
Abmessungen	29 x 29 mm	Physische Größe	S. 4

Wo es im PDF steht

Anschlussdiagramm S. 4
OSD-Einstellungen S. 9, 10

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 4

Seite 5

Seite 9

Seite 10

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Inbetriebnahme und Konfiguration des Holybro Mini AIO 15A Flugreglers. Wichtiger Sicherheitshinweis: Entfernen Sie vor dem Flashen der Firmware und der Konfiguration unbedingt alle Propeller vom Modell.

Technische Daten und Funktionen

Der Mini AIO 15A vereint Flugregler (FC), ESC und OSD auf einer Platine.

FC: KISS FC Firmware, F3 Prozessor (STM32F303CCT6 @ 72MHz), Eingangsspannung 6-18V (2S-4S Lipo), 5V BEC (max 1A).
ESC: 15A Strombegrenzung, STM32G071 @ 64MHz, 128 kHz Motor PWM, unterstützt Dshot300-2400, PWM und OneShot42/125.
OSD: Grafisches OSD (STM32) mit Unterstützung für KISS Tuning, LED-Steuerung, VTX-Steuerung und Live-Daten-Grafiken.

Das Board erfordert die KISS/FETtec FC Firmware Version 1.3RC45Y oder neuer.

Anschluss und Verkabelung

Das Board verfügt über sehr kleine Lötpads. Achten Sie beim Löten auf Präzision, da falsches Löten zu Schäden führen kann. Die UART-Belegung ist wie folgt:

UART 1: Onboard FETtec OSD oder andere (z.B. DJI Unit bei Nutzung der Brücke).
UART 2: RX.
UART 3: VTX-Steuerung (Smart Audio) + ESC-Telemetrie.

Firmware-Updates (FETtec Configurator)

FC, ESC und OSD können über den FETtec Configurator aktualisiert werden (Download unter https://github.com/FETtec).

Verbinden Sie das Board via USB mit dem Computer.
Wählen Sie im Configurator den entsprechenden Port und verbinden Sie das Gerät.
Für FC-Updates: Nutzen Sie "Remote Firmware", wählen Sie die neueste Version und klicken Sie auf "Flash selected".
Für ESC-Updates: Wählen Sie "KISS FC Passthrough", verbinden Sie und nutzen Sie die "Overview"-Seite zum Flashen einzelner ESCs.

OSD-Einstellungen und Menüführung

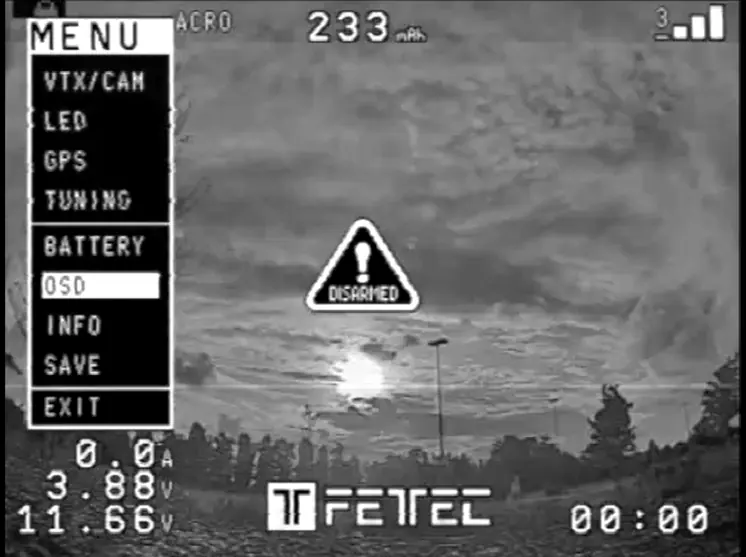

Einstellungen werden direkt im OSD vorgenommen. Um das Menü zu öffnen, bewegen Sie die Sticks bei 50% Gas wie folgt: Yaw nach links, Pitch nach oben.

Fehlerbehebung bei OSD-Problemen

OSD SYNC: Stellen Sie dies auf AUTO SYNC.
Verschwommene Linien: Passen Sie die LEFT/WITH-Werte an; versuchen Sie, WITH-Werte über 400 zu vermeiden.
Layout-Probleme: Führen Sie einen PAL/NTSC-Layout-Reset durch.

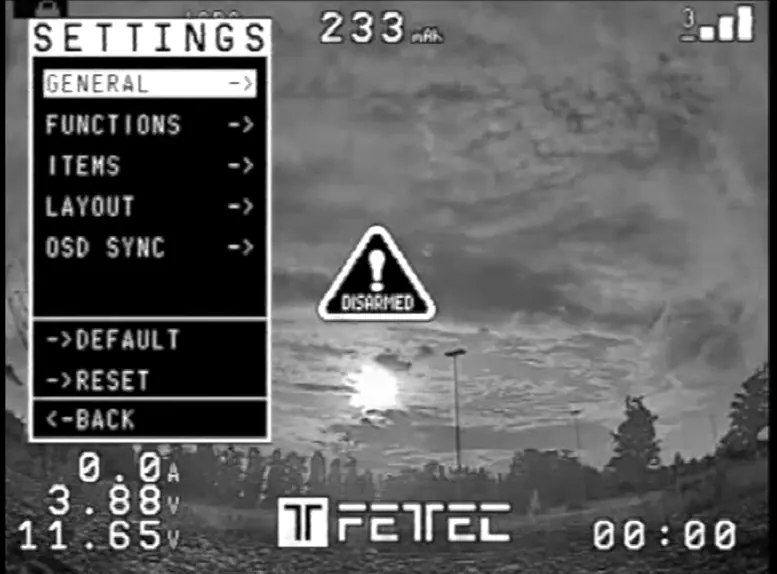

Um Elemente im OSD-Menü zu verschieben, wählen Sie LAYOUT -> SET POSITIONS in den SETTINGS.

Offizielle Quellen aus der Anleitung

Offizielle Quelle github.com

Herstellerinformationen

Holybro

Markenprofil

Herstellerwebsite https://holybro.com Support https://docs.holybro.com Herstellerhandbücher https://holybro.com/pages/downloads

Praktische Hilfe

Typische Probleme

Verschwommene Linien im OSD

Passen Sie die LEFT/WITH-Werte an und vermeiden Sie WITH-Werte über 400.

OSD-Anzeigefehler

Stellen Sie OSD SYNC auf AUTO SYNC oder führen Sie einen PAL/NTSC-Layout-Reset durch.

Vor der Verwendung

Entfernen Sie alle Propeller vor dem Flashen und der Konfiguration.
Überprüfen Sie die Lötstellen auf den sehr kleinen Pads, um Schäden zu vermeiden.
Stellen Sie sicher, dass die Stromversorgung zwischen 6-18V (2S-4S Lipo) liegt.
Stellen Sie sicher, dass die angeschlossenen Verbraucher zusammen nicht mehr als 1 Ampere über das 5V BEC ziehen.

Technische Daten in der Praxis

Eingangsspannung: Unterstützt 2S bis 4S Lipo-Akkus (6-18V).

Abbildungen und Diagramme

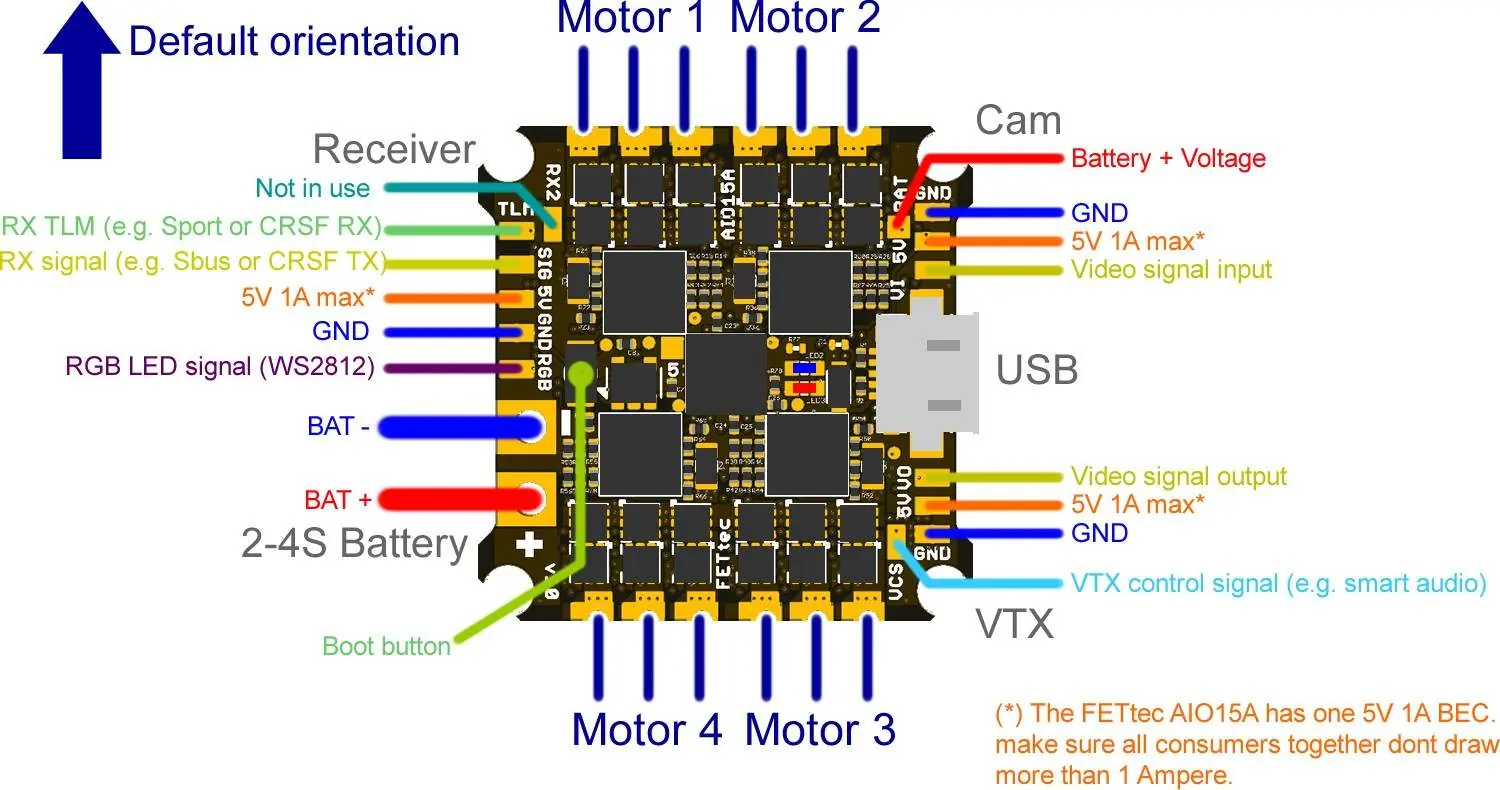

Das Anschlussdiagramm zeigt die Lötpunkte für Motor 1-4, Empfänger (RX), Kamera (Cam), VTX und Stromversorgung (BAT).

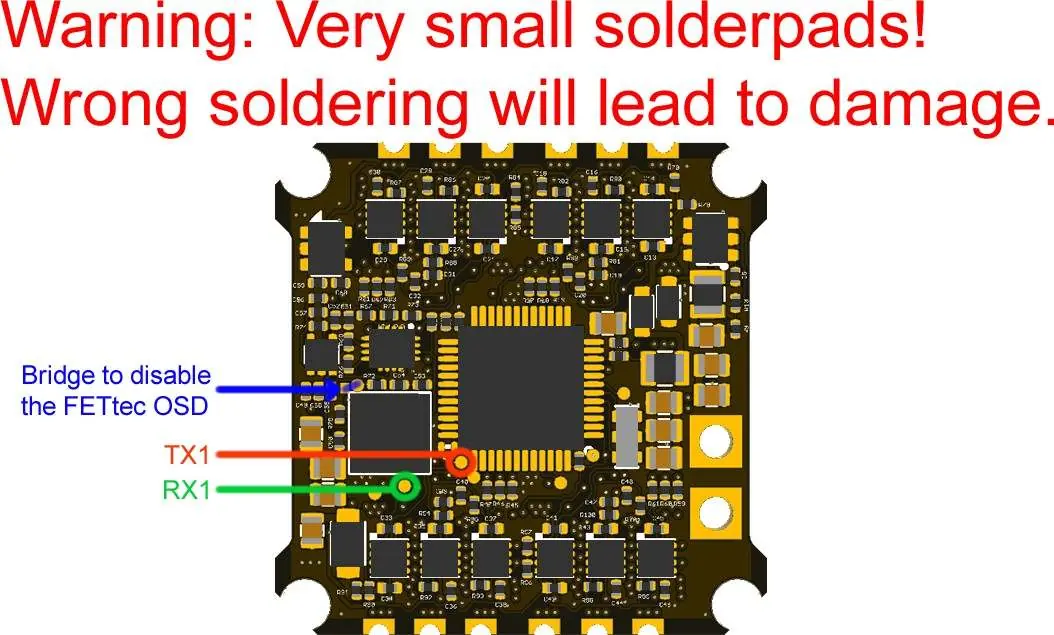

Die Brücke zum Deaktivieren des FETtec OSD befindet sich in der Nähe der UART-Anschlüsse.

Modellkompatibilität

Erfordert KISS/FETtec FC Firmware Version 1.3RC45Y oder neuer.
Unterstützt Dshot300-2400, PWM und OneShot42/125 Signale.
