Bedienungsanleitung für Holybro Kopis Freestyle 4-Zoll FPV-Drohne
Erfahren Sie alles über die Einrichtung, Verkabelung und Konfiguration Ihrer Holybro Kopis Freestyle 4-Zoll FPV-Drohne. Detaillierte Schaltpläne für VTx, ESC, Empfänger und Kamera sowie Betaflight-Einstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung bietet einen Überblick über die Holybro Kopis Freestyle 4-Zoll FPV-Drohne. Sie enthält technische Spezifikationen, Schaltpläne für die Verkabelung der verschiedenen Komponenten sowie Anweisungen zur Konfiguration in Betaflight, insbesondere für die Verwendung einer Naked Gopro Kamera.
Technische Spezifikationen
Die Drohne ist in zwei Versionen erhältlich (Analog und HD). Zu den Hauptkomponenten gehören:
- Flugsteuerung: Kakute F7 mini V3 (STM32F722RET6, MPU6000 IMU, BMP280 Barometer).
- ESC: Tekko32 F3 4in1 35A (unterstützt 3-6S LiPo, BLHELI32 Firmware).
- VTx (Analog): Holybro Atlatl HV Micro (bis zu 800mW).
- VTx (HD): Caddx FPV Vista Kit.
- Rahmen: 3k Carbonfaser, 180mm Radstand.
- Empfohlener Akku: 650-850mAh 4s.
Verkabelung und Anschlüsse
Die Drohne erfordert präzise Verkabelung für die verschiedenen Module. Bitte beachten Sie die entsprechenden Schaltpläne für:
- Digital HD Kamera: Anschluss an das DJI Air Unit / Caddx Vista Kit.
- ESC: Anschluss an die Flugsteuerung über den JST SH1.0 8-Pin Stecker.
- 5.8G VTx: Anschluss an die Flugsteuerung (T1, G, B+).
- Analog FPV Kamera, Buzzer & LED: Anschluss an die entsprechenden Pads auf der Flugsteuerung.
- Empfänger: Anschluss für TBS Crossfire oder FrSky Empfänger (SBUS/S.Port).
Konfiguration der Naked Gopro
Wenn Sie eine Naked Gopro Kamera verwenden, müssen Sie die Betaflight CLI verwenden:
- Geben Sie in der Betaflight CLI folgende Befehle ein: resource SERIAL_TX 4 NONE, resource PINIO 1 A00, set pinio_box = 40,255,255,255 und save.
- Gehen Sie im Betaflight-Konfigurator zum Bereich "Modes".
- Richten Sie einen Modus für USER1 ein und weisen Sie diesen einem AUX-Kanal zu, um die Aufnahme über einen Schalter an Ihrer Fernsteuerung zu steuern.
Garantie und Support
Bei Defekten kontaktieren Sie bitte den Holybro-Support per E-Mail unter [email protected]. Rücksendungen müssen in der Originalverpackung mit allem Zubehör erfolgen. Versandkosten für Reparaturen liegen in der Verantwortung des Kunden.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Holybro
Praktische Hilfe
Typische Probleme
Kein Videosignal
Überprüfen Sie die Verkabelung des VTx und der Kamera sowie die Antennenverbindung (MMCX/u.FL).
Empfänger reagiert nicht

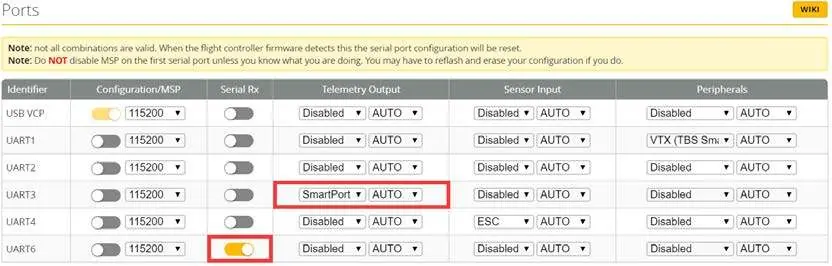

Stellen Sie sicher, dass der Empfänger korrekt in Betaflight konfiguriert ist (UART-Einstellungen) und die Verkabelung (SBUS/S.Port) stimmt.
Drohne startet nicht
Überprüfen Sie die Akkuspannung (XT30) und die Lötverbindungen am ESC und der Flugsteuerung.
Vor der Verwendung
- Überprüfen Sie alle Schrauben auf festen Sitz.
- Stellen Sie sicher, dass die Propeller korrekt montiert sind.
- Laden Sie den Akku (empfohlen 650-850mAh 4s) vollständig auf.
- Aktivieren Sie das Vista-Kit (falls HD-Version) über DJI Assistant 2.
- Überprüfen Sie die Konfiguration in Betaflight vor dem ersten Flug.
Technische Daten in der Praxis
- Empfänger-Kompatibilität
- Unterstützt nur serielle Empfänger (SBUS, iBus, Spektrum, Crossfire). PPM und PWM werden nicht unterstützt.
- VTx-Leistung
- Analoges VTx bietet einstellbare Leistung: Pit-Mode, 25mW, 200mW, 500mW, 800mW.
Abbildungen und Diagramme
- Die Schaltpläne zeigen die korrekte Pin-Belegung für die Verbindung von VTx, Kamera, Empfänger und ESC mit der Flugsteuerung.
- Achten Sie besonders auf die Spannungsangaben (z.B. 7.4-17.6V für DJI Air Unit).
Modellkompatibilität
- PPM- und PWM-Empfänger werden nicht unterstützt.
- Empfohlener Akku: 650-850mAh 4s.
- Für 6S-Betrieb ist ein zusätzlicher Kondensator am ESC erforderlich.
