Installationsanleitung für Growatt THOR 11/22AS-S-V1 AC-Ladestation

Schnellstartanleitung und Installationshandbuch für die Growatt THOR 11/22AS-S-V1 AC-Ladestation. Erfahren Sie mehr über Montage, Verkabelung, App-Konfiguration, Lademodi und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument ist eine Schnellinstallationsanleitung für die Growatt THOR 11/22AS-S-V1 AC-Ladestation. Es enthält Anweisungen zur sicheren Montage, elektrischen Verkabelung, App-Konfiguration und Fehlerbehebung. Die Installation sollte ausschließlich von qualifizierten Elektrikern durchgeführt werden, die die lokalen Verkabelungsvorschriften einhalten.

Produktbeschreibung

Die THOR-Serie ist eine intelligente dreiphasige AC-Ladestation für Elektrofahrzeuge. Sie verfügt über eine benutzerfreundliche Schnittstelle, unterstützt verschiedene Lademodi und bietet Kommunikationsoptionen wie Ethernet, WLAN und 4G für die Anbindung an einen Back-Office-Server.

Montage und Installation

Die Ladestation kann an einer Wand oder an einem Mast montiert werden.

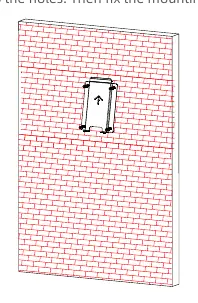

Wandmontage der Halterung
Wandmontage der Halterung

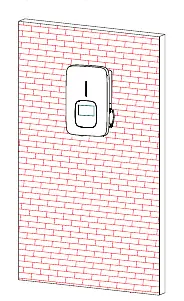

Befestigung des Ladegeräts an der Wand
Befestigung des Ladegeräts an der Wand
Zusätzliches Montagefoto von Seite 22
Zusätzliches Montagefoto von Seite 22
  • Wandmontage: Verwenden Sie die Montagehalterung als Schablone, um die Bohrlöcher zu markieren. Bohren Sie die Löcher, setzen Sie die Expansionsbolzen ein und befestigen Sie die Halterung. Hängen Sie das Ladegerät ein und sichern Sie es mit den zwei Schrauben an der Unterseite.
  • Mastmontage: Der Mast muss auf einem festen Untergrund (vorzugsweise Beton) installiert werden. Befestigen Sie den Mast mit Expansionsbolzen und montieren Sie anschließend die Halterung und das Ladegerät wie bei der Wandmontage.

Verkabelung

Die Verkabelung erfolgt über das Seitenfenster des Ladegeräts. Crimpen Sie isolierte Aderendhülsen oder Ringkabelschuhe an die Enden der AC-Eingangskabel. Schließen Sie die Kabel an die Klemmen L1, L2, L3, N und PE an. Für Funktionen wie Lastmanagement oder PV-Linkage ist der Anschluss eines externen CT-Sensors oder Zählers an die 485A/485B-Klemmen erforderlich.

Verkabelungsdefinition im Seitenfenster
Verkabelungsdefinition im Seitenfenster

App-Konfiguration

Die Konfiguration erfolgt über die ShinePhone App:

  • WiFi-Konfiguration: Verbinden Sie Ihr Smartphone mit dem WLAN des Ladegeräts (Standardpasswort: 12345678), wählen Sie in der App das lokale 2.4GHz WLAN aus und geben Sie das Passwort ein.
  • Netzwerkkabel: Wählen Sie in der App "Network Cable" für eine dynamische IP-Verbindung.
  • 4G-Konfiguration: Bei 4G-Modellen kann dieser Schritt übersprungen werden, sofern eine SIM-Karte eingelegt ist.

Lademodi

Schaltplan für PV-Linkage
Schaltplan für PV-Linkage
  • Fast Mode: Laden mit maximaler Leistung (aus dem Netz oder PV).
  • PV Linkage Mode: Dynamisches Laden basierend auf überschüssigem Solarstrom. Erfordert einen externen CT oder Zähler.
  • Off-peak Mode: Automatisches Laden während günstigerer Stromtarife.
  • Load Balancing: Passt die Ladeleistung dynamisch an den Stromverbrauch des Haushalts an, um eine Überlastung zu vermeiden.

Fehlerbehebung

Fehler werden durch einen Fehlercode auf dem LCD-Display oder durch die Anzahl der Blinksignale der LED-Anzeige angezeigt. Eine Pause von 3 Sekunden trennt die Blinksequenzen.

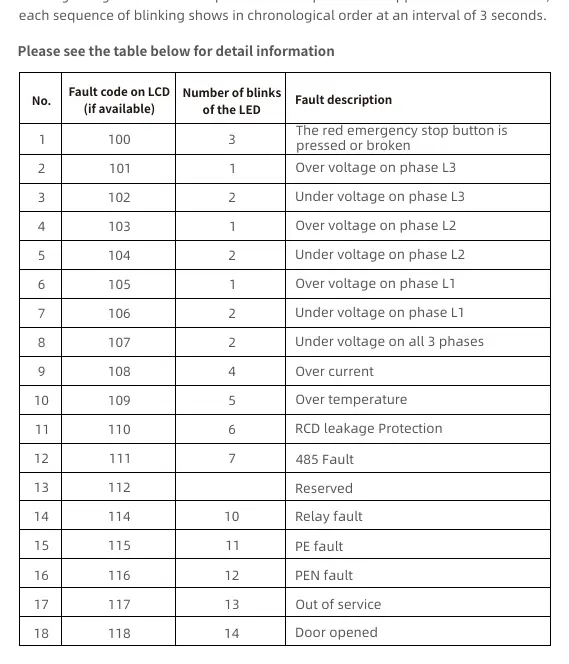

Tabelle der Fehlercodes
Tabelle der Fehlercodes

Technische Daten

Die Ladestation unterstützt eine Nennspannung von 400V AC und einen maximalen Strom von 16A oder 32A (modellabhängig). Das Gehäuse ist nach IP65 geschützt und für Temperaturen von -25°C bis +50°C ausgelegt.

Herstellerinformationen

Shenzhen Growatt New Energy Co., Ltd.

Markenprofil

Praktische Hilfe

Typische Probleme

Fehlercode 100

Die Not-Aus-Taste ist gedrückt oder defekt.

Fehlercode 101-107

Spannungsfehler auf Phase L1, L2 oder L3 (Über- oder Unterspannung).

Fehlercode 109

Übertemperatur im Gerät.

Fehlercode 110

RCD-Fehler (Fehlerstromschutzschalter ausgelöst).

Ladung startet nicht

Prüfen Sie, ob die Not-Aus-Taste gedrückt ist, ob der richtige Lademodus aktiv ist oder ob die Ladezeit außerhalb des erlaubten Zeitfensters liegt.

Vor der Verwendung

  • Sicherstellen, dass die Stromversorgung getrennt ist.
  • Montageort auf festem Untergrund wählen.
  • Verkabelung gemäß Schaltplan prüfen (L1, L2, L3, N, PE).
  • App herunterladen und Konto registrieren.
  • WiFi-Signalstärke am Montageort prüfen (mindestens -75dbm).
  • Sicherstellen, dass das WLAN-Netzwerk 2.4GHz unterstützt.

Abbildungen und Diagramme

  • Der Schaltplan zeigt den Anschluss der AC-Eingangsleitungen an die Klemmenleiste.
  • Die Abbildung der Seitenfenster-Verkabelung zeigt die Anschlüsse für RS485 (Meter/CT) und AC-Eingang.

Modellkompatibilität

  • Nur für 2.4GHz WiFi-Netzwerke geeignet.
  • PV-Linkage und Load Balancing erfordern einen externen CT-Sensor oder Zähler.
  • Unterstützt OCPP-Protokoll für Back-Office-Anbindung.
