Installationsanleitung für Growatt MID 10-25KTL3-X Netzwechselrichter
Schnellstartanleitung für den Growatt MID 10-25KTL3-X Netzwechselrichter. Erfahren Sie, wie Sie das Gerät montieren, DC- und AC-Kabel anschließen, den Monitor installieren und das System für den Betrieb konfigurieren.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für die Installation und Inbetriebnahme des Growatt MID 10-25KTL3-X Netzwechselrichters. Vor der Installation ist sicherzustellen, dass der Lieferumfang vollständig ist und keine Transportschäden vorliegen. Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen.

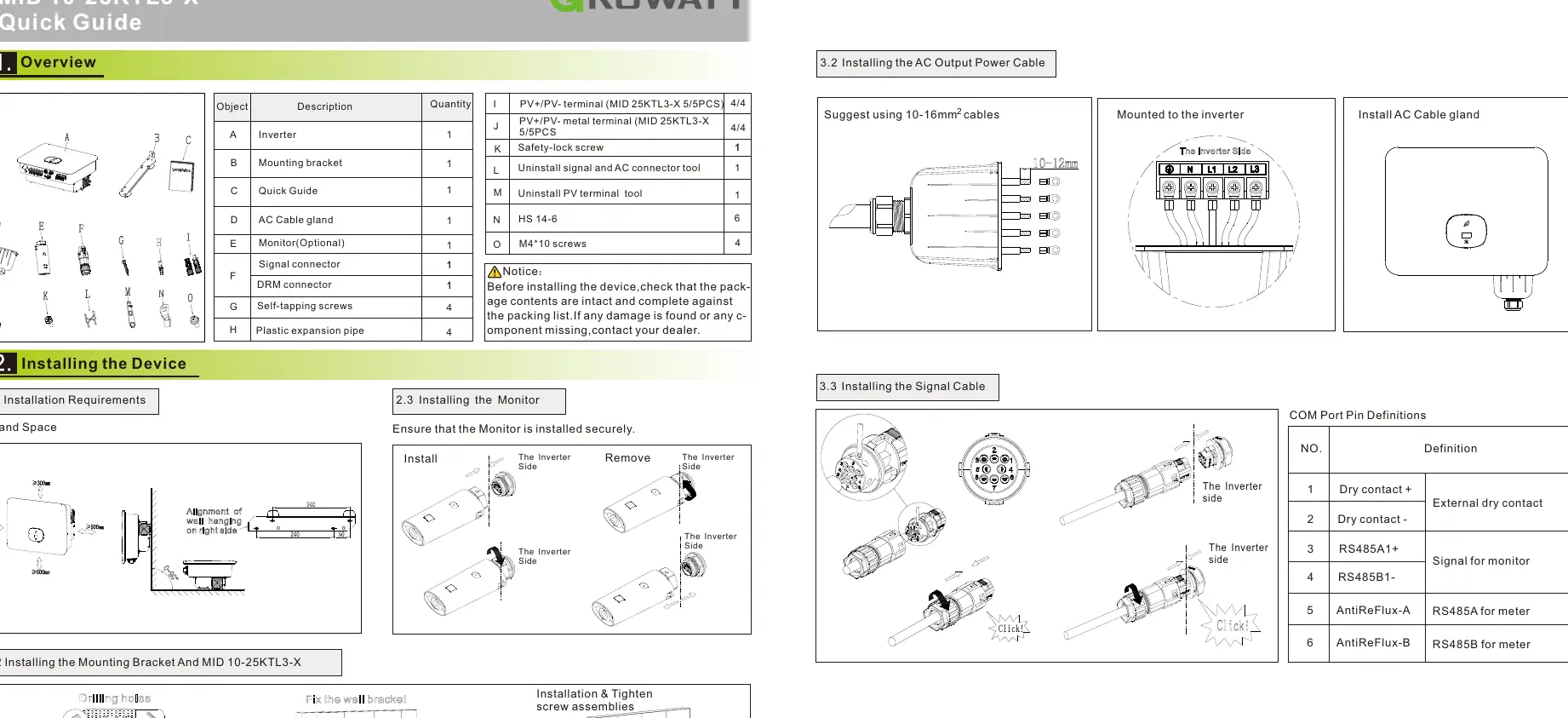

Installation des Geräts
Achten Sie bei der Montage auf ausreichenden Neigungswinkel und Platzbedarf für die Belüftung. Die Montagehalterung muss sicher an der Wand befestigt werden, bevor der Wechselrichter eingehängt wird. Der optionale Monitor wird gemäß den Anweisungen sicher am Gerät angebracht.
Verkabelung
- DC-Eingang: Verwenden Sie Kabel mit 4-6mm² Querschnitt. Achten Sie auf die korrekte Polarität der Metallterminals und stellen Sie sicher, dass die Stecker fest einrasten.
- AC-Ausgang: Empfohlen werden Kabel mit 10-16mm² Querschnitt. Die Kabelverschraubung muss korrekt montiert werden.
- Signal- und DRMS-Kabel: Verlegen Sie Signalkabel getrennt von Stromkabeln, um Signalstörungen zu vermeiden. Beachten Sie die Pin-Belegungen für COM- und DRM-Ports.
Inbetriebnahme
Vor dem Einschalten ist die Installation zu prüfen: Alle Schalter (AC und DC) müssen zunächst auf OFF stehen. Unbenutzte Anschlüsse müssen mit wasserdichten Kappen verschlossen sein. Nach dem Einschalten des AC- und DC-Schalters muss das Land/die Region über das OLED-Display konfiguriert werden. Die Bedienung erfolgt über die Touch-Taste am Gerät.
Bedienung über Touch-Taste
- Einfaches Tippen: Anzeige wechseln oder Wert erhöhen.
- Doppeltippen: Bestätigen (Enter).
- Dreifaches Tippen: Zurück zum vorherigen Menü.
- 5 Sekunden halten: Ländereinstellung bestätigen oder Standardwert wiederherstellen.
Bei grün leuchtender LED arbeitet das System ordnungsgemäß. Kontaktieren Sie bei Problemen Ihren Händler oder den Support unter [email protected] oder telefonisch unter +86 0755 2747 1942.
Herstellerinformationen
Shenzhen Growatt New Energy Co., Ltd.
Praktische Hilfe
Typische Probleme
Signalstörungen in der Kommunikation
Stellen Sie sicher, dass Signalkabel räumlich getrennt von Stromkabeln verlegt wurden.
Falsche Ländereinstellung
Die Ländereinstellung kann jederzeit über das Untermenü 'Set parameter' zurückgesetzt werden.
Unsichere Kabelverbindung
Ziehen Sie nach dem Einstecken der DC-Kabel leicht daran, um sicherzustellen, dass sie fest eingerastet sind.
Vor der Verwendung
- Vollständigkeit des Lieferumfangs prüfen (Inverter, Halterung, Stecker, Schrauben).
- AC- und DC-Schalter müssen vor der Installation auf OFF stehen.
- Kabelquerschnitte für DC (4-6mm²) und AC (10-16mm²) einhalten.
- Alle ungenutzten Ports mit wasserdichten Kappen verschließen.
- Sicherstellen, dass die Wandhalterung fest montiert ist.
Technische Daten in der Praxis
- DC-Kabelquerschnitt
- 4-6mm² für sichere Stromübertragung.
- AC-Kabelquerschnitt
- 10-16mm² für den Ausgang zum Stromnetz.
Abbildungen und Diagramme
- Die Pin-Belegung der COM- und DRM-Ports ist zwingend zu beachten, um Fehlfunktionen zu vermeiden.
- Die Touch-Bedienung ist intuitiv: Einmal tippen für Navigation, 5 Sekunden halten für Bestätigung.
Modellkompatibilität
- Das Gerät ist für den Betrieb mit spezifischen Ländereinstellungen konfiguriert.
- Der Monitor ist optional und muss separat installiert werden.
