Bedienungsanleitung für 11kW Wallbox mit Kabel

Wichtige Informationen aus der Anleitung

Diese Anleitung bietet eine Übersicht zur Installation und Bedienung der 11kW Wallbox. Die Wallbox ist für das Laden von Elektrofahrzeugen konzipiert und unterstützt sowohl den Plug-and-Play-Modus als auch die Steuerung über eine App. Bitte beachten Sie, dass alle Einstellungen vor dem Einstecken des Typ-2-Steckers in das Fahrzeug vorgenommen werden müssen.

Produktbeschreibung

Die Wallbox verfügt über ein integriertes LED-Display, das Echtzeitdaten wie Strom, Spannung, Leistung und Ladezeit anzeigt. Sie ist für den Innen- und Außenbereich geeignet (IP54/IP55).

Installation

Die Installation sollte nur durch qualifiziertes Fachpersonal erfolgen:

1. Lösen Sie die Montageplatte von der Rückseite der Wallbox, indem Sie die elastischen Begrenzungsklammern nach links drücken und die Platte nach unten schieben.
2. Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben und Dübeln an der Wand.
3. Führen Sie das Eingangskabel durch die wasserdichte Dichtung und den Einlass.
4. Verbinden Sie die Adern (L1, L2, L3, N, PE) mit den entsprechenden Klemmen auf der Leiterplatte.
5. Sichern Sie das Kabel mit der Zugentlastung und ziehen Sie die wasserdichten Verschraubungen fest.
6. Hängen Sie die Wallbox in die Montageplatte ein, bis sie hörbar einrastet.

Bedienung

Die Wallbox kann über die Taste am Gerät oder die App gesteuert werden:

• Strom anpassen: 1x drücken (6A/8A/10A/13A/16A).
• Wi-Fi-Konfiguration: 2x drücken im Standby-Modus.
• Verzögerungszeit einstellen: Taste im Standby-Modus gedrückt halten (0,5h-8h).
• Ladevorgang pausieren: Taste während des Ladevorgangs 5 Sekunden gedrückt halten.
• RFID-Funktion: Karte 10 Sekunden vorhalten, um RFID zu aktivieren.

LED-Statusanzeigen

Die LED-Farben zeigen den aktuellen Status an:

• Weiß: Standby-Modus.
• Blau: Fahrzeug verbunden.
• Grün: Ladevorgang aktiv.
• Gelb: Fehler erkannt.
• Blau blinkend: Wi-Fi-Konfiguration.

Wi-Fi-Einrichtung

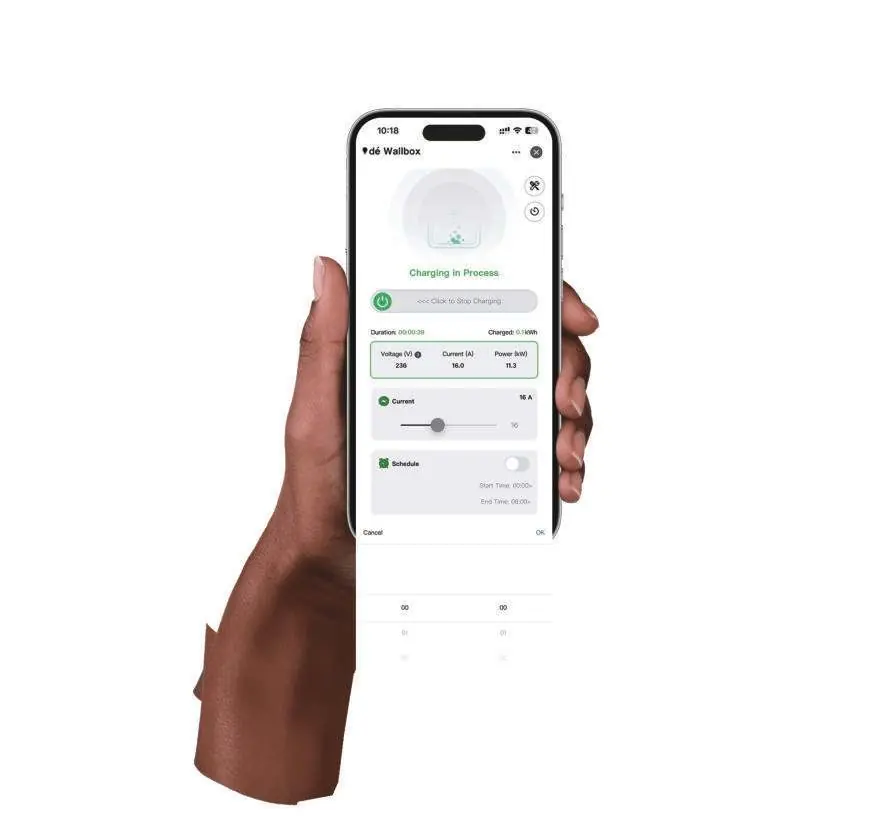

Laden Sie die "Tuya Smart" App herunter. Stellen Sie sicher, dass Ihr Smartphone mit einem 2,4 GHz-WLAN verbunden ist und Bluetooth aktiviert ist. Folgen Sie den Anweisungen in der App, um das Gerät hinzuzufügen.

Fehlerbehebung

Bei Fehlern zeigt das Display einen Code an:

• 0 (Systemfehler): Gerät ausschalten und Kundensupport kontaktieren.
• 1 (Lekstrom): Ausschalten und Fahrzeug sowie Ladegerät prüfen.
• 2 (Überstrom): Ausschalten und Fahrzeug prüfen.
• 3 (Spannungsfehler): Ausschalten und Stromnetz prüfen.
• 4 (Erdungsfehler): Strom ausschalten und Erdung prüfen.
• 5 (Relais klemmt): Strom aus, erst Netzstecker, dann Typ-2-Stecker ziehen.
• 6 (CP-Fehler): Ausschalten und neu verbinden.
• 7 (Überhitzung): Automatische Stromreduzierung oder manuelle Einstellung.

Technische Daten

• Spannung: 400V (3-phasig)
• Leistung: Max 11kW (16A)
• Betriebstemperatur: -25°C bis +55°C
• Schutzart: IP 54 (Wallbox), IP 55 (Typ 2 gekuppelt)

Sicherheitshinweise

Verwenden Sie das Gerät nur für Elektrofahrzeuge. Öffnen Sie niemals das Gehäuse. Bei Beschädigungen darf das Gerät nicht verwendet werden. Wartungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden.
