Bedienungsanleitung für Feyree 11KW Tragbares EV-Ladegerät

Detaillierte Anleitung für das Feyree 11KW tragbare EV-Ladegerät. Erfahren Sie alles über die Touchscreen-Bedienung, Ladeplanung, WLAN-Einrichtung, Sicherheitsfunktionen und technische Daten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Touchscreen-Menüstruktur und Zeitplanungsoptionen Seite 2 Netzwerkeinstellungen und Basis-Sicherheitseinstellungen Seite 4

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Funktionen und den Betrieb des Feyree 11KW tragbaren EV-Ladegeräts. Das Gerät zeichnet sich durch eine intuitive Touchscreen-Schnittstelle, intelligente Zeitplanung, WLAN-Konnektivität und umfassende Sicherheitsmechanismen aus. Es ist für den Einsatz mit Elektrofahrzeugen konzipiert, die einen Typ-2-Anschluss unterstützen.

Touchscreen-Schnittstelle

Das Ladegerät verfügt über einen 4,3-Zoll-Touchscreen, der als zentrales Steuerelement dient. Über diesen Bildschirm können Benutzer:

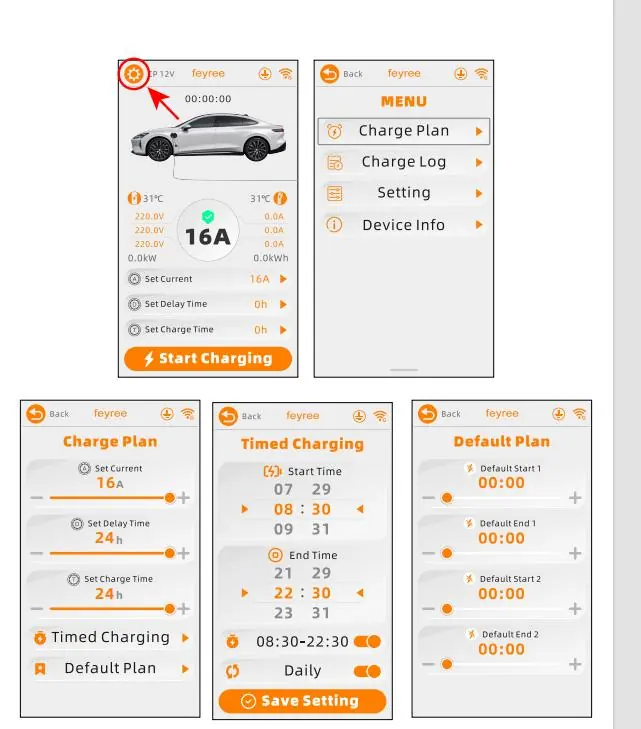

Touchscreen-Menüstruktur und Zeitplanungsoptionen
Touchscreen-Menüstruktur und Zeitplanungsoptionen
  • Den aktuellen Ladestatus in Echtzeit überwachen (Spannung, Stromstärke, Temperatur).
  • Ladevorgänge starten und stoppen.
  • Einstellungen für Stromstärke, Verzögerungszeit und Ladedauer vornehmen.
  • Auf Lade-Logs und Fehlerdiagnosen zugreifen.

Intelligente Zeitplanung

Das System ermöglicht die Einrichtung präziser Ladefenster, um beispielsweise von günstigeren Stromtarifen außerhalb der Spitzenzeiten zu profitieren. Benutzer können tägliche Ladezyklen programmieren, die sich automatisch alle 24 Stunden wiederholen. Standard-Ladezeiten und -dauern können angepasst und gespeichert werden.

WLAN-Integration und App-Steuerung

Das Ladegerät ist mit WLAN ausgestattet und unterstützt die Fernverwaltung über die Tuya Smart- oder SmartLife-App. Dies ermöglicht:

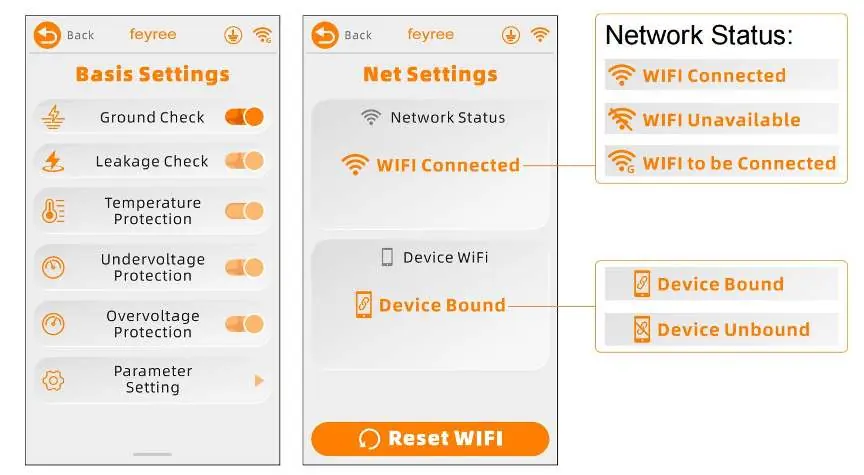

Netzwerkeinstellungen und Basis-Sicherheitseinstellungen
Netzwerkeinstellungen und Basis-Sicherheitseinstellungen
  • Überwachung des Ladestatus von überall.
  • Anpassung der Einstellungen per Smartphone.
  • Firmware-Updates Over-the-Air (OTA), um das Gerät auf dem neuesten Stand zu halten.

Sicherheit und Schutzmechanismen

Das Feyree-Ladegerät bietet umfangreiche Sicherheitsfunktionen:

  • RCD-Schutz: Typ B Residual Current Device (RCD) mit dualer Leckstromerkennung (AC 30mA + DC 6mA).
  • Temperaturüberwachung: Echtzeit-Überwachung der Temperatur am Ladestecker und am Gehäuse mit Überhitzungsschutz.
  • Elektrischer Schutz: Schutz gegen Überspannung, Unterspannung, Überstrom, Überlast, Blitzschlag und Kurzschluss.
  • Gehäuse: IP66 wasserdichtes Gehäuse mit ePTFE-Membrantechnologie zur Druckausgleichung.

Technische Spezifikationen

  • Maximale Ladeleistung: 11 kW.
  • Anschluss: Dreiphasiger 380V-Anschluss.
  • Einstellbare Stromstärke: 8A, 10A, 13A, 16A.
  • Steckertyp: Typ 2 (kompatibel mit den meisten europäischen Elektrofahrzeugen).

Praktische Hilfe

Typische Probleme

WLAN-Verbindung instabil oder nicht verbunden

Überprüfen Sie den Netzwerkstatus im Menü 'Net Settings'. Nutzen Sie die Funktion 'Reset WIFI', um die Verbindung neu zu konfigurieren.

Ladevorgang startet nicht

Überprüfen Sie die Einstellungen für 'Set Delay Time' oder 'Timed Charging'. Stellen Sie sicher, dass das Fahrzeug korrekt angeschlossen ist und keine Fehlermeldungen im Log vorliegen.

Überhitzungswarnung

Das System überwacht die Temperatur von Stecker und Gehäuse. Bei Überhitzung greift der Schutzmechanismus. Stellen Sie sicher, dass das Gerät nicht direkter Sonneneinstrahlung ausgesetzt ist und die Umgebungstemperatur im zulässigen Bereich liegt.

Vor der Verwendung

  • Stellen Sie sicher, dass Ihre Stromversorgung ein dreiphasiges 380V-Netz ist.
  • Prüfen Sie, ob Ihr Fahrzeug einen Typ-2-Ladeanschluss besitzt.
  • Installieren Sie die SmartLife-App auf Ihrem Smartphone für erweiterte Funktionen.
  • Überprüfen Sie vor dem Laden die Einstellungen für die Stromstärke (8A-16A), um sie an Ihr Fahrzeug und Ihre elektrische Installation anzupassen.
  • Stellen Sie sicher, dass das Gerät fest mit dem Stromnetz verbunden ist.

Abbildungen und Diagramme

  • Der Touchscreen bietet Zugriff auf 'Charge Plan', 'Charge Log', 'Setting' und 'Device Info'.
  • Im Menü 'Basis Settings' können Schutzfunktionen wie 'Ground Check', 'Leakage Check' und 'Temperature Protection' aktiviert oder deaktiviert werden.
  • Der 'Network Status' zeigt an, ob das Gerät mit dem WLAN verbunden ist oder ob eine Verbindung hergestellt werden muss.

Modellkompatibilität

  • Kompatibel mit den meisten europäischen Elektrofahrzeugen dank Typ-2-Stecker.
  • Unterstützt Tuya Smart und SmartLife App-Ökosysteme.
