Installations- und Bedienungsanleitung für Growatt MOD KTL3-X Solar-Wechselrichter
Schnellstartanleitung für die Installation, den elektrischen Anschluss und die Inbetriebnahme der Growatt MOD KTL3-X Serie. Enthält wichtige Sicherheitshinweise, Montageanleitungen, Anschlussdiagramme für PV und AC sowie Informationen zur...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für die Growatt MOD 7-15KTL3-X Serie. Es deckt die wesentlichen Schritte für die Installation, den elektrischen Anschluss und die Inbetriebnahme ab. Vor der Installation ist sicherzustellen, dass alle Schalter in der Position 'OFF' stehen. Die PV-Eingangsspannung muss unter 1100V liegen.
Übersicht der Komponenten
Das Gerät besteht aus folgenden Hauptkomponenten:
- Frontblende und Touch-Taste
- LCD-Bildschirm und LED-Anzeige
- Kühlkörper
- DC-Schalter und Entlüftungsventil
- PV-Anschluss, AC-Anschluss, RS485-Port und USB-Port
Installation und Montage
Für die Installation sind folgende Anforderungen zu beachten:
- Abstände: Halten Sie einen Mindestabstand von 300 mm zu allen Seiten ein.
- Wandmontage: Verwenden Sie die mitgelieferte Montagehalterung. Achten Sie beim Bohren darauf, keine Wasser- oder Stromleitungen zu beschädigen.
- Kommunikationsmodul: Die Installation und Deinstallation des Kommunikationsmoduls erfolgt durch Einstecken bzw. Herausziehen am Inverter.
Elektrischer Anschluss
Vor dem Anschluss müssen alle Schalter ausgeschaltet sein. Verwenden Sie geeignete Kabel:
- Schutzerdung: Einadriges Kabel, gelb-grün, 6mm².
- AC-Ausgang: Mehradriges Kupferkabel, 6mm².
- PV-Eingang: PV-Kabel (z.B. PV1-F), 4mm² - 6mm².
- Kommunikation: RS485-Kabel.
Stellen Sie sicher, dass die PV-Polarität korrekt ist und die Spannung unter 1100V liegt. Beim Anschluss des PV-Terminals muss ein 'Klick'-Geräusch zu hören sein, um eine feste Verbindung zu gewährleisten.
Inbetriebnahme und Bedienung
Gehen Sie zur Inbetriebnahme wie folgt vor:
- Schalten Sie den DC-Trennschalter am Wechselrichter ein.
- Schalten Sie den AC-Trennschalter zwischen Wechselrichter und Stromnetz ein.
- Falls der AC-Trennschalter weiter als 3 Meter entfernt ist, schalten Sie diesen zuerst ein.
Die Statusanzeige erfolgt über die LED und den Touch-Button. Ein einfacher Tastendruck wechselt die Anzeige, Doppeldruck bestätigt Einstellungen, langes Drücken (5s) setzt auf Standardwerte zurück.
Exportbegrenzung
Falls das lokale Stromnetz eine Exportbegrenzung erfordert, kann diese über das Menü 'Exportlimit' eingestellt werden. Das Verhältnis der Nennleistung des Wechselrichters zur Systemleistung muss konfiguriert werden.
Service und Kontakt
Bei technischen Fragen oder Servicebedarf wenden Sie sich bitte an den Support unter der E-Mail-Adresse [email protected] oder telefonisch unter +86 0755 2747 1942.
Herstellerinformationen
Shenzhen Growatt New Energy Co., Ltd.
Praktische Hilfe
Typische Probleme
PV-Kabel lässt sich nach dem Einstecken herausziehen
Stellen Sie sicher, dass das PV-Terminal korrekt eingerastet ist (Klick-Geräusch) und keine Lockerheit besteht.
PV-Spannung zu hoch
Überprüfen Sie vor dem Einschalten, ob die PV-Eingangsspannung unter 1100V liegt.
Kommunikationsfehler

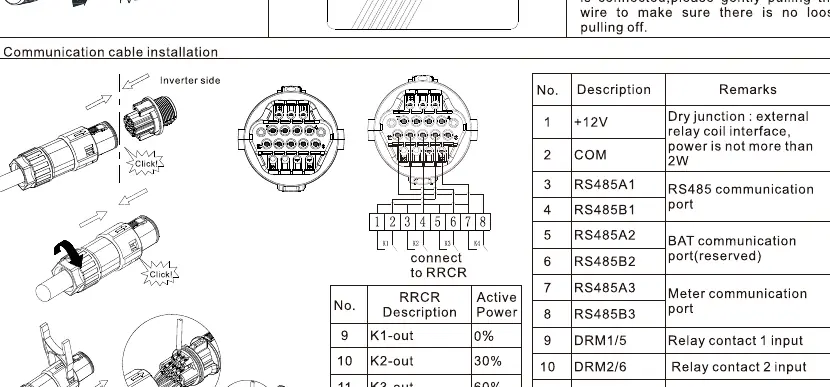

Überprüfen Sie die korrekte Verkabelung des RS485-Ports gemäß der Pin-Belegung in der Anleitung.
Vor der Verwendung
- Stellen Sie sicher, dass alle Schalter in der 'OFF'-Position sind.
- Prüfen Sie, ob die PV-Eingangsspannung und der Strom innerhalb der MPPT-Grenzwerte liegen.
- Vergewissern Sie sich, dass die AC- und PV-Kabel den empfohlenen Querschnitt (6mm²) haben.
- Kontrollieren Sie die Erdung des Geräts.
- Stellen Sie sicher, dass die PV-Polarität korrekt ist.
Technische Daten in der Praxis
- Max. PV-Eingangsspannung
- Darf 1100V nicht überschreiten.
- AC-Kabelquerschnitt
- Empfohlen werden 6mm² für eine sichere Stromübertragung.
- Mindestabstand
- 300mm zu allen Seiten für ausreichende Belüftung.
Abbildungen und Diagramme

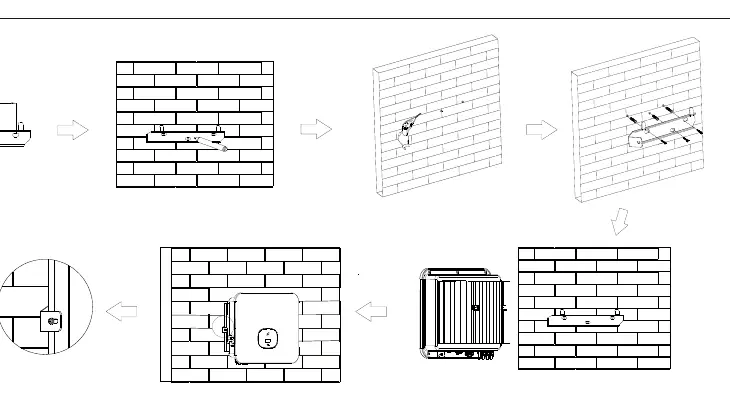

- Die Anleitung enthält detaillierte Zeichnungen zur Wandmontage mit Abstandsmaßen.

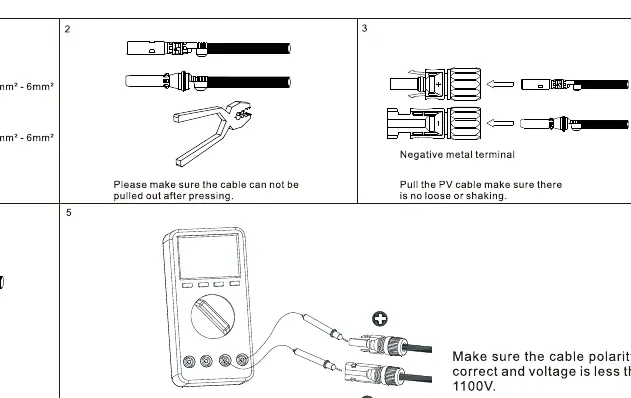

- Es gibt spezifische Diagramme für die Installation der PV-Eingangsterminals und die korrekte Crimp-Technik.

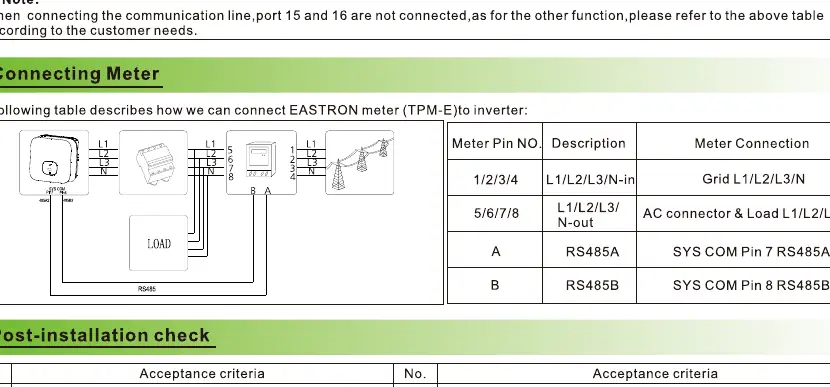

- Ein Schaltplan zeigt den Anschluss des EASTRON TPM-E Meters an den Wechselrichter.
Modellkompatibilität
- Geeignet für PV-Kabel vom Typ PV1-F.
- Kompatibel mit RS485-Kommunikationsprotokollen.
- Unterstützt den Anschluss von EASTRON TPM-E Stromzählern.
