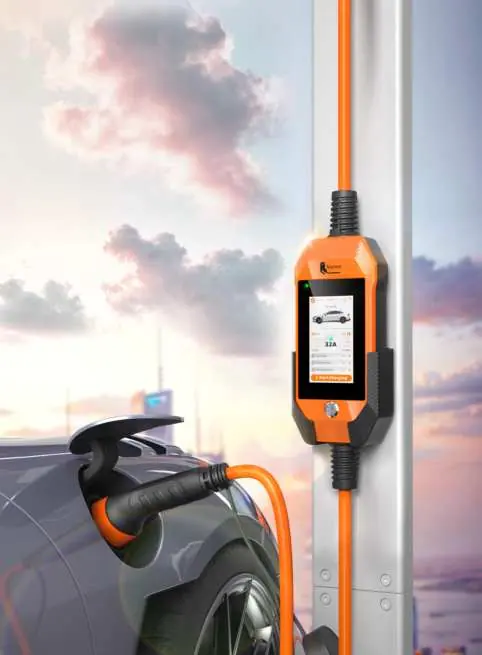

Bedienungsanleitung für Feyree Lion EV-Ultra Tragbares EV-Ladegerät

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält wichtige Sicherheits- und Betriebshinweise für das Feyree Lion EV-Ultra Ladegerät. Vor der Inbetriebnahme muss sichergestellt werden, dass die Steckdose von einem qualifizierten Elektriker installiert wurde und den örtlichen Vorschriften entspricht. Das Gerät muss zwingend geerdet sein. Verwenden Sie keine Verlängerungskabel und betreiben Sie das Gerät nicht, wenn es beschädigt ist oder Anzeichen von Rissen aufweist.

Produktbeschreibung

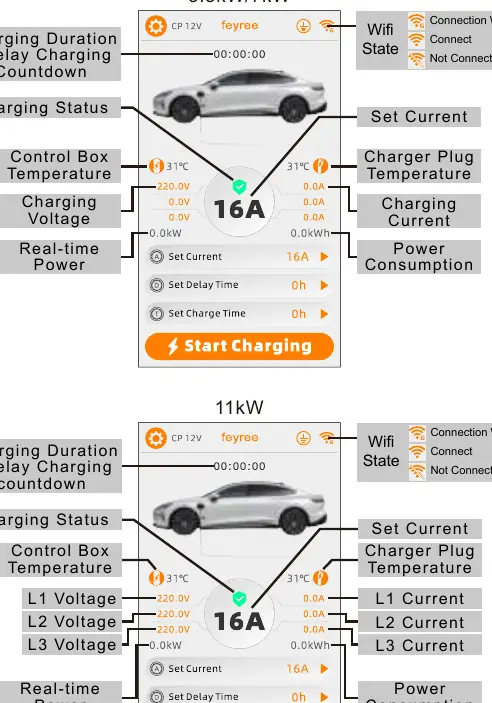

Das Ladegerät verfügt über eine Steuerbox mit Touchscreen, die den Ladestatus, Spannung, Stromstärke, Leistung und Temperatur anzeigt. Die Box ist nach IP66 geschützt. Der Bildschirm wechselt nach 5 Minuten Inaktivität in den Bildschirmschoner-Modus; berühren Sie den Bildschirm, um ihn zu aktivieren.

Bedienung und Einstellungen

Die Einstellungen können vorgenommen werden, solange der Ladestecker nicht mit dem Fahrzeug verbunden ist:

• Stromstärke einstellen: Passen Sie den Ladestrom an (Bereich abhängig vom Modell, z.B. 8A-16A oder 8A-32A).
• Verzögerungszeit: Legen Sie eine Startverzögerung von 0 bis 24 Stunden fest.
• Ladezeit: Begrenzen Sie die Ladedauer auf 0 bis 24 Stunden.

Über das Menü können zudem Ladepläne (Timed Charging, Default Plan) erstellt werden.

App-Verbindung

Das Gerät unterstützt die Steuerung via App (Smart Life oder Tuya Smart). Stellen Sie sicher, dass WLAN und Bluetooth am Smartphone aktiviert sind, um das Gerät hinzuzufügen.

Fehlerbehebung

Das Gerät zeigt Fehlercodes auf dem Display an. Häufige Fehler sind:

• OverVoltage/UnderVoltage: Eingangsspannung außerhalb des zulässigen Bereichs (85V-264V).
• OverCurrent: Zu hoher Eingangsstrom.
• Over TEMP: Interne Temperatur über 85°C.
• PE Fault: Fehlerhafte Erdung oder Verkabelung.
• Elec leakage: Fehlerstrom erkannt.

Bei Fehlern sollte die Stromzufuhr unterbrochen und die Ursache geprüft werden. Wenn der Fehler bestehen bleibt, kontaktieren Sie den Support unter [email protected].

Technische Daten

Das Gerät unterstützt verschiedene Leistungsstufen (3.5kW, 7kW, 11kW) je nach Ausführung. Der Betriebstemperaturbereich liegt zwischen -30°C und +55°C. Die Fehlerstromschutzeinrichtung entspricht Typ B (AC 30mA + DC 6mA).
