Bedienungsanleitung für Equinox Helix XP 150W Gobo Flower

Wichtige Informationen aus der Anleitung

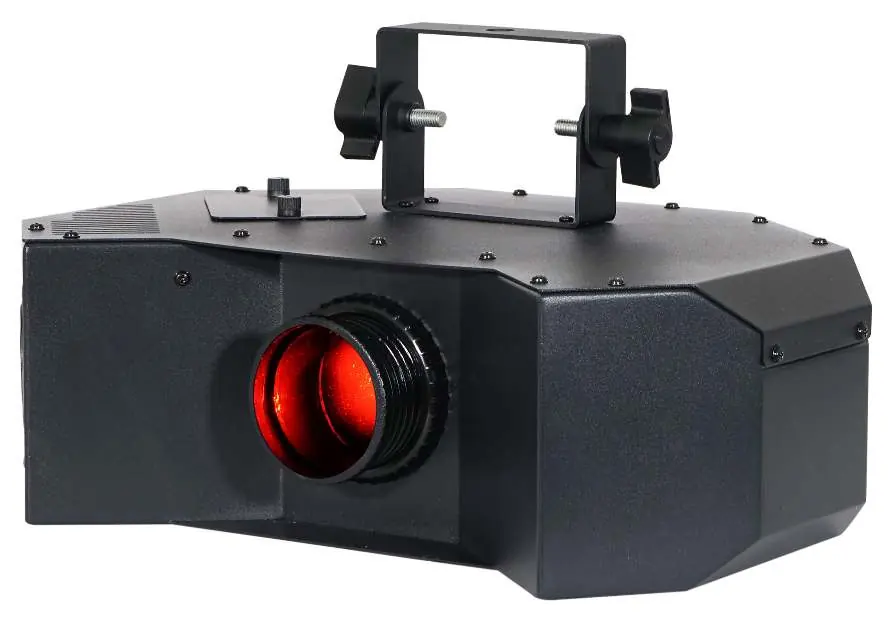

Der Equinox Helix XP 150W Gobo Flower ist ein professionelles Lichteffektgerät. Diese Anleitung dient als Leitfaden für die sichere Installation, den Betrieb und die Wartung. Das Gerät verfügt über 8 rotierende, austauschbare Gobos, 9 Farben und unterstützt DMX-Steuerung, Master/Slave-Betrieb sowie Sound-Active-Modi.

Sicherheitshinweise

• Das Gerät ist nur für den professionellen Gebrauch in Innenräumen bestimmt.
• Stellen Sie sicher, dass die Netzspannung zwischen 100-240V AC, 50/60Hz liegt.
• Decken Sie die Belüftungsöffnungen nicht ab; stellen Sie das Gerät nicht auf flache Oberflächen, die den Lufteinlass blockieren könnten.
• Trennen Sie das Gerät vor der Reinigung oder bei Nichtgebrauch vom Stromnetz.
• Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
• Das Gerät enthält keine vom Benutzer zu wartenden Teile.

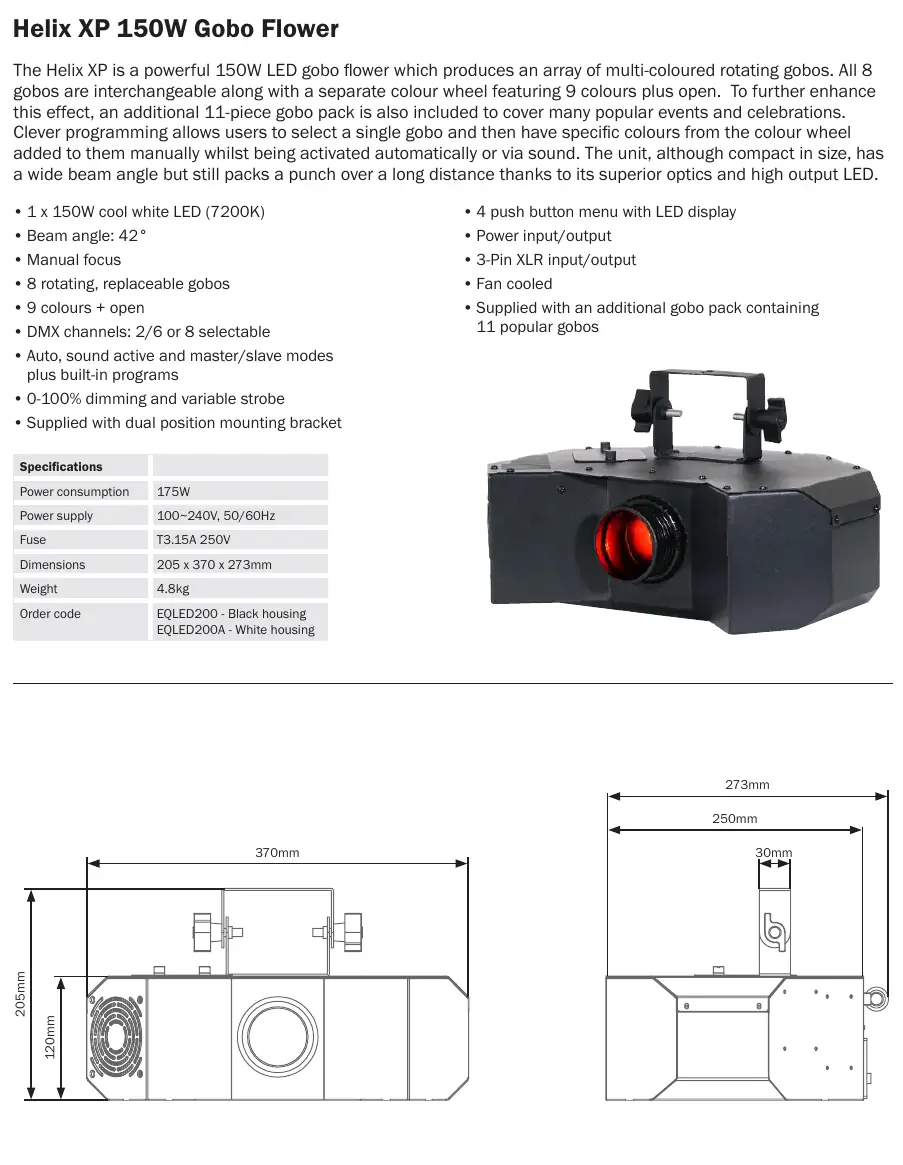

Produktübersicht und technische Daten

Das Gerät bietet eine 150W LED-Lichtquelle (7200K) mit einem Abstrahlwinkel von 42°. Es verfügt über ein 4-Tasten-Menü mit LED-Anzeige, 3-Pin XLR DMX-Ein-/Ausgänge und eine Stromverkettungsfunktion.

• Leistungsaufnahme: 175W
• Sicherung: T3.15A 250V
• Abmessungen: 205 x 370 x 273mm
• Gewicht: 4.8kg

Gobo-Austausch

Die 8 Gobos sind austauschbar. Gehen Sie wie folgt vor:

1. Trennen Sie das Gerät vom Stromnetz und lassen Sie es abkühlen.
2. Lösen Sie die Rändelschrauben an der Gobo-Zugangsklappe.
3. Entfernen Sie die Klappe (diese ist mit einem Erdungskabel verbunden, nicht trennen).

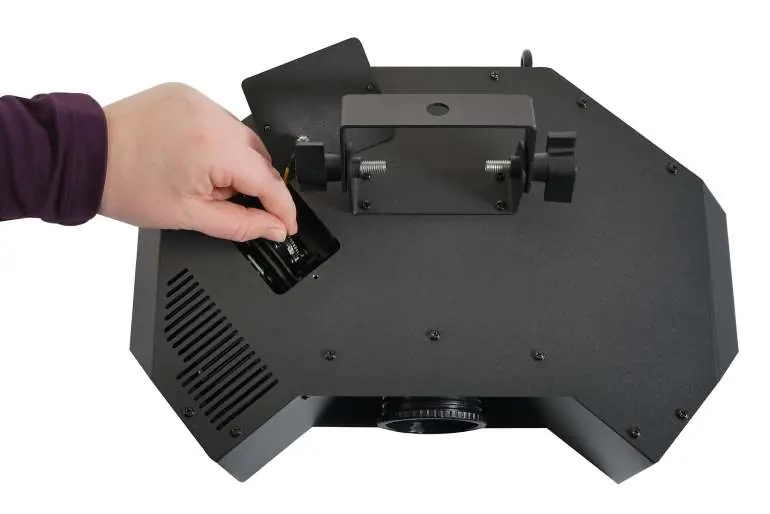

4. Drücken Sie den Gobo-Halter vorsichtig aus dem Gobo-Rad und ziehen Sie ihn heraus.
5. Entfernen Sie den Sicherungsring (Circlip), tauschen Sie das Gobo aus und setzen Sie den Ring wieder ein.
6. Setzen Sie den Halter wieder in das Gobo-Rad ein und sichern Sie die Klappe.

Bedienung und Modi

Die Steuerung erfolgt über das Menü auf der Rückseite:

• DMX-Modus: Wählen Sie 'Addr' für die Adresse und 'CHnd' für den Kanalmodus (2, 6 oder 8 Kanäle).
• Master/Slave: Stellen Sie ein Gerät als Master ('NASt') und andere als Slave ('SLnd') ein.
• Show-Modi: Wählen Sie 'SHnd' (SH-0 bis SH-6) für integrierte Programme.
• Sound Active: Aktivieren Sie 'SoUn' und passen Sie die Empfindlichkeit unter 'SEnS' an.
• Manuelle Steuerung: Nutzen Sie 'NAnU' für manuelle Einstellungen von Dimmer, Strobe, Farbe, Gobo und Rotation.

DMX-Einrichtung

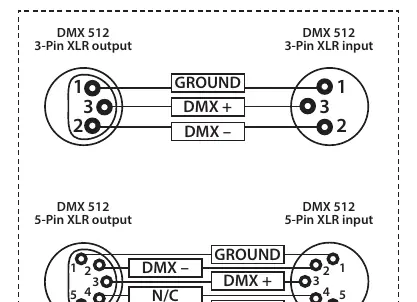

Das Gerät unterstützt das DMX-512-Protokoll. Verwenden Sie hochwertige DMX-Kabel und schließen Sie am letzten Gerät in der Kette einen Terminator (120 Ohm Widerstand) an, um Signalstörungen zu vermeiden.

Stromverkettung (Power Linking)

Sie können mehrere Geräte miteinander verbinden. Die maximale Anzahl beträgt 12 Geräte bei 240V oder 6 Geräte bei 120V. Achten Sie darauf, dass die Gesamtstromaufnahme die Kapazität der Stromquelle nicht überschreitet.
