Installationsanleitung für Fronius Symo Wechselrichter

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installationsanweisungen für die Fronius Symo Wechselrichter-Serie (10.0-3-M, 12.5-3-M, 15.0-3-M, 17.5-3-M, 20.0-3-M). Die Installation darf ausschließlich durch qualifiziertes Fachpersonal unter Einhaltung der technischen Bestimmungen und Sicherheitsvorschriften erfolgen.

Sicherheitshinweise

• Elektrische Gefahr: Netzspannung und DC-Spannung von Solarmodulen können tödlich sein. Vor allen Anschlussarbeiten müssen AC- und DC-Seite spannungsfrei geschaltet werden.
• Kondensatoren: Nach dem Abschalten beträgt die Entladezeit der Kondensatoren 5 Minuten.
• Erdung: Eine ordnungsgemäße Schutzleiterverbindung ist zwingend erforderlich. Gehäuseschrauben dürfen nicht durch ungeeignete Schrauben ersetzt werden.
• Überlastung: Die DC-Eingangsspannung darf maximal 1000 V DC betragen.

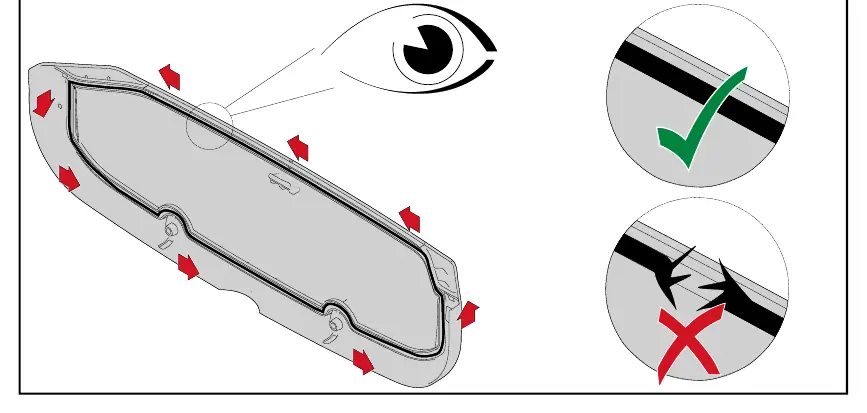

• Schutzart IP 66: Diese gilt nur, wenn der Wechselrichter fest mit der Montagehalterung verschraubt ist und die Abdeckung des Datenkommunikationsbereichs montiert ist.

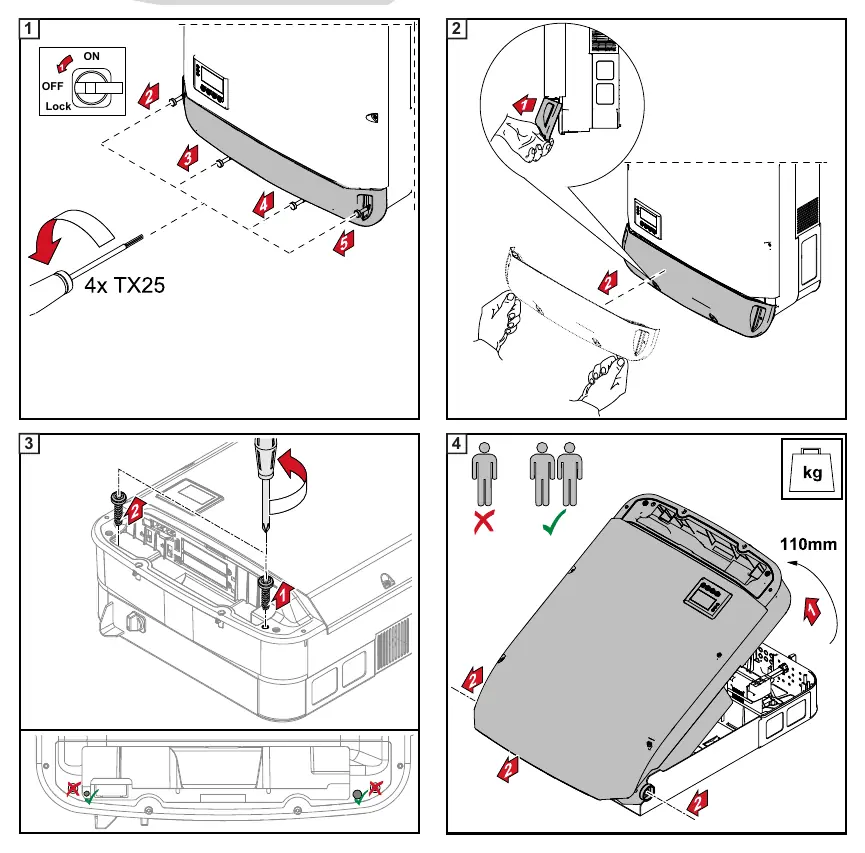

Montage

Der Wechselrichter muss fest mit der Montagehalterung verschraubt werden. Die Montagehalterung darf nicht ohne Leistungsteil installiert werden, da sonst die Schutzart nicht gewährleistet ist. Achten Sie bei der Montage auf Schutz vor Verschmutzung und Feuchtigkeit.

Elektrische Installation

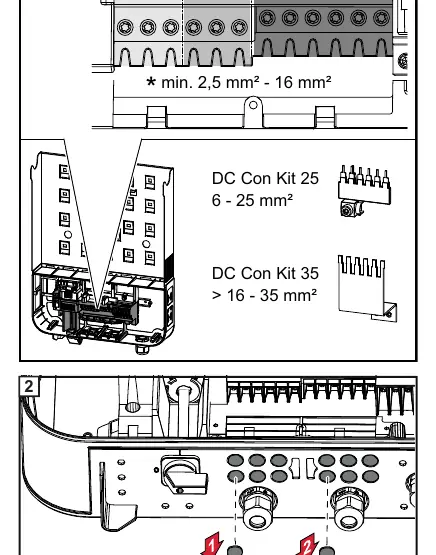

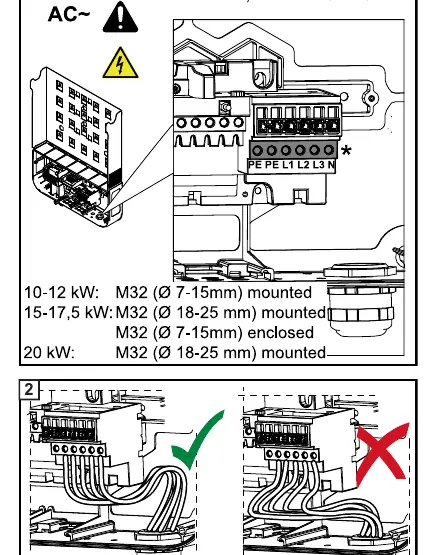

• AC- und DC-Anschluss: Alle Anschlussklemmen müssen mit dem in der Bedienungsanleitung angegebenen Drehmoment fest angezogen werden.
• Erdungsklemmen: Auch freie Erdungsklemmen (PE/GND) müssen mit dem korrekten Drehmoment angezogen werden.
• Kabel: Kabel dürfen nicht überlastet werden und müssen auf Beschädigungen sowie korrekte Verlegung geprüft werden.
• Neutralleiter: Der Neutralleiter des Netzes muss geerdet sein. In IT-Netzen (isolierte Netze ohne Erdung) ist der Betrieb des Wechselrichters nicht möglich.

Inbetriebnahme

Nach der Installation und dem Anschluss der Kabel kann der Wechselrichter in Betrieb genommen werden. Stellen Sie sicher, dass alle Fixierungsschrauben fest angezogen sind. Die Konfiguration erfolgt über das Display des Wechselrichters, wo das entsprechende Länder-Setup ausgewählt werden muss.
