Bedienungsanleitung für RS PRO 1000W Wechselrichter
Erfahren Sie alles über den RS PRO 1000W DC-AC Wechselrichter. Diese Anleitung enthält technische Daten, Abmessungen, Montagehinweise und wichtige Betriebsparameter für den sicheren Einsatz in 12V-Systemen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

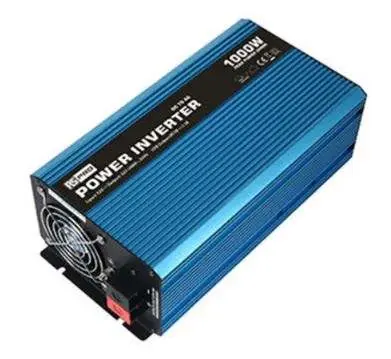

Der RS PRO 1000W Wechselrichter ist ein Gerät zur Umwandlung von 12V Gleichstrom (DC) in 230V Wechselstrom (AC). Er ist für die Festinstallation konzipiert und eignet sich ideal für den Einsatz in Fahrzeugen oder mobilen Heimsystemen, um Standardgeräte wie Laptops oder Haushaltsgeräte zu betreiben. Das Gerät liefert eine reine Sinuswelle, was den Betrieb empfindlicher Elektronik ermöglicht.
Produktbeschreibung
Das Gerät ist für die Chassis-Montage ausgelegt und bietet eine universelle Ausgangsverbindung. Es zeichnet sich durch einen hohen Wirkungsgrad von über 90% aus. Die Kühlung erfolgt passiv durch natürliche Konvektion, weshalb auf eine ausreichende Belüftung am Montageort zu achten ist.
Technische Spezifikationen
- Eingangsspannung: 12V DC
- Ausgangsspannung: 230V AC
- Nennleistung: 1000W
- Spitzenleistung: 1100W
- Kurzzeitige Spitzenleistung (Surge): 2000W
- Ausgangsstrom: 8.7A
- Wellenform: Reiner Sinus (Pure Sine Wave)
- Frequenz: 50Hz
- Wirkungsgrad: >90%
Umgebungsbedingungen
Der Wechselrichter ist für den Betrieb unter folgenden Bedingungen ausgelegt:
- Betriebstemperaturbereich: -20°C bis +50°C
- Kühlung: Natürliche Konvektion
Abmessungen und Montage
Das Gerät hat ein Gewicht von 3 kg. Die Abmessungen betragen 302,2 mm x 150 mm x 97,4 mm. Für die Installation ist eine Chassis-Montage vorgesehen. Achten Sie bei der Montage auf ausreichend Freiraum für die natürliche Luftzirkulation, um eine Überhitzung zu vermeiden.
Herstellerinformationen
RS PRO
Praktische Hilfe
Typische Probleme
Gerät schaltet ab
Überprüfen Sie, ob die angeschlossene Last die Nennleistung von 1000W überschreitet oder ob die Eingangsspannung der Batterie außerhalb des zulässigen Bereichs liegt.
Überhitzung
Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und das Gerät in einer Umgebung mit ausreichender Luftzirkulation montiert ist.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromquelle eine 12V DC Batterie ist.
- Prüfen Sie, ob die Gesamtleistung der angeschlossenen Geräte 1000W nicht dauerhaft überschreitet.
- Stellen Sie sicher, dass der Montageort eine ausreichende Luftzirkulation für die natürliche Konvektion bietet.
- Überprüfen Sie alle Kabelverbindungen auf festen Sitz und korrekte Polarität.
Technische Daten in der Praxis
- Nennleistung (1000W)
- Die maximale Dauerleistung, die das Gerät kontinuierlich liefern kann.
- Spitzenleistung (2000W)
- Die kurzzeitige Leistung, die für Anlaufströme von Geräten zur Verfügung steht.
- Reiner Sinus
- Erzeugt eine Stromqualität, die dem Strom aus der Steckdose entspricht und für empfindliche Elektronik sicher ist.
Abbildungen und Diagramme
- Die Maßzeichnung zeigt die Position der Befestigungslöcher für die Chassis-Montage.
- Die Zeichnung verdeutlicht die Anordnung der Anschlüsse und die Gehäuseabmessungen.
Modellkompatibilität
- Nur für 12V DC Eingangssysteme geeignet.
- Ausgangsspannung beträgt 230V AC, 50Hz.
- Entspricht den Normen EN 60950-1, EN 61000-6-1 und EN 61000-6-3.
