Bedienungsanleitung für Furrion 1000W Wechselrichter

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die offizielle Bedienungsanleitung für den Furrion 1000W Wechselrichter (Modell FIVBDP10A). Es enthält wichtige Anweisungen für die sichere Installation, den Betrieb und die Wartung. Der Wechselrichter wandelt 12V DC (Gleichstrom) in 115V AC (Wechselstrom) um. Vor der Inbetriebnahme müssen alle Sicherheitshinweise gelesen werden, insbesondere im Umgang mit Batterien.

Sicherheitshinweise

• Setzen Sie den Wechselrichter niemals Regen, Schnee, Spritzwasser oder Staub aus.
• Installieren Sie das Gerät nicht in einem geschlossenen Fach ohne Belüftung (Überhitzungsgefahr).
• Installieren Sie das Gerät nicht in der Nähe von Batterien, brennbaren Materialien oder in Bereichen mit Kraftstoffdämpfen.
• Verwenden Sie nur Kabel mit ausreichendem Querschnitt und in gutem Zustand.
• Bei Kontakt mit Batteriesäure sofort mit Wasser und Seife waschen und bei Augenkontakt medizinische Hilfe suchen.

Produktübersicht

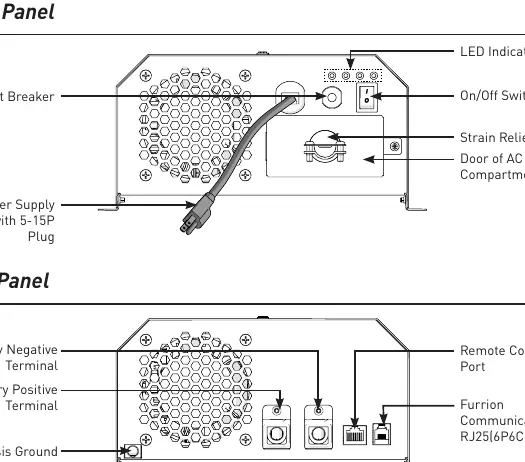

Das Gerät verfügt über ein Frontpanel mit AC-Ausgang, LED-Statusanzeigen, Ein-/Ausschalter und Sicherungsautomat. Das Rückpanel enthält die Batterieanschlüsse (Plus/Minus), den Gehäuseerdungsanschluss und Kommunikationsanschlüsse.

Installation

Montage

Der Wechselrichter kann an Wänden, Böden oder anderen flachen Oberflächen montiert werden. Bei Montage in Fahrzeugen wird eine stoßfeste Befestigung empfohlen. Achten Sie auf eine Umgebung, die trocken, kühl (0°C bis 40°C) und gut belüftet ist (mindestens 25mm Abstand zu Objekten).

Anschluss an eine Last

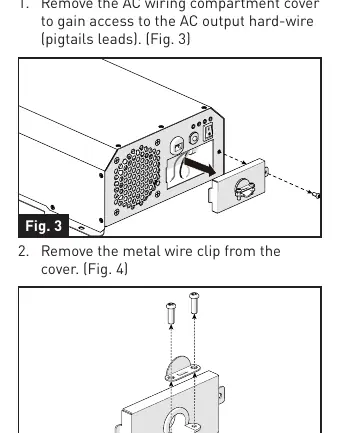

Der Wechselrichter verfügt über einen AC-Ausgang für Festverdrahtung. Entfernen Sie die Abdeckung des AC-Anschlussfachs, führen Sie die Kabel durch und verbinden Sie diese (Schwarz an Schwarz, Weiß an Weiß). Sichern Sie die Kabel mit der mitgelieferten Zugentlastung.

Anschluss an die Stromquelle

Der Wechselrichter muss an eine 12V DC Batterie angeschlossen werden. Verwenden Sie hochwertige Kupferkabel. Eine Sicherung muss zwingend in das positive Kabel (innerhalb von 18 Zoll von der Batterie) eingebaut werden, um den Wechselrichter und die Batterie zu schützen. Achten Sie auf die korrekte Polarität, da eine Verpolung das Gerät dauerhaft beschädigen kann.

Betrieb

Schalten Sie den Wechselrichter über den ON/OFF-Schalter ein. Wenn mehrere Geräte angeschlossen sind, schalten Sie diese nacheinander ein, um hohe Anlaufströme zu vermeiden. Die LED-Anzeigen geben Auskunft über den Status:

• Gelbe LED: Wechselrichter ist aktiviert.
• Grüne LED (Bypass): Bypass-AC-Eingang ist aktiv.
• Rote LED: Fehler (Überlast, Überhitzung, Unter-/Überspannung, Kurzschluss).
• Grüne LED (Normal): Normalbetrieb.

Wartung und Pflege

Reinigen Sie das Gerät nur mit einem trockenen Tuch. Verwenden Sie keine chemischen Reinigungsmittel. Das Gerät enthält keine vom Benutzer zu wartenden Komponenten im Inneren. Versuchen Sie nicht, das Gehäuse zu öffnen oder die interne Sicherung selbst zu ersetzen.

Fehlerbehebung

Bei Problemen wie "Kein AC-Ausgang" prüfen Sie zuerst die Batterie, die Kabelverbindungen und ob eine Überlast vorliegt. Bei "Kühlschrank startet nicht" prüfen Sie, ob der Anlaufstrom des Geräts die Kapazität des Wechselrichters übersteigt (oft 8-fache Nennleistung).

Technische Daten

• Eingangsspannung: 10.5V - 15V DC
• Ausgangsspannung: 115V AC ±5V
• Dauerleistung: 1000W
• Spitzenleistung: 2500W (für 2 Sekunden)
• Wirkungsgrad: 88%
• Abmessungen: 435 x 236 x 112 mm
