Bedienungsanleitung für IOTA IISM Modular Inverter Series

Wichtige Informationen aus der Anleitung

Dieses Gerät enthält lebensgefährliche Spannungen. Reparaturen und Wartungsarbeiten dürfen ausschließlich von autorisiertem Servicepersonal durchgeführt werden. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Vor der Installation muss das gesamte Handbuch gelesen werden. Das Gerät darf nicht im Freien oder in der Nähe von Wärmequellen installiert werden.

Produktbeschreibung

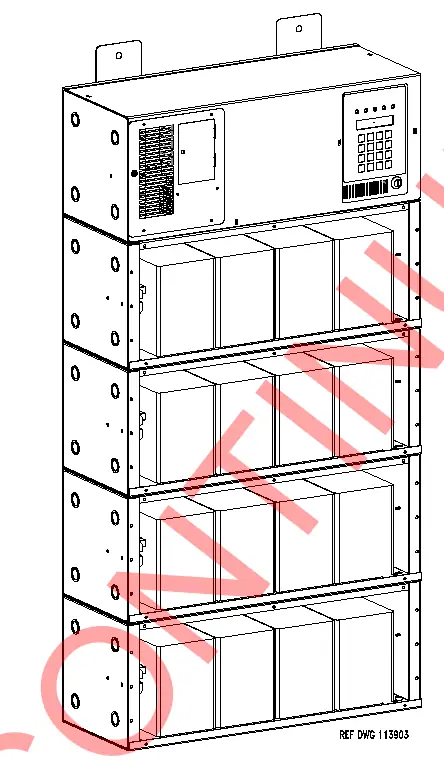

Die IOTA IISM Serie ist ein mikroprozessorgesteuerter PWM-Wechselrichter (Pulsweitenmodulation) mit reiner Sinuswelle und MOSFET-Technologie. Das System umfasst ein vollautomatisches 3-Stufen-Batterieladegerät, ein Festkörper-Transfersystem und wartungsfreie, versiegelte Bleikalzium-Batterien. Es dient als vollautomatische Notstromquelle für alle Arten von Beleuchtungslasten (Quarz, HID, Glühlampen, Leuchtstoff, Halogen).

Inbetriebnahme und Abschaltung

Inbetriebnahme:

1. Stellen Sie sicher, dass der Installationsschalter unter dem Frontpanel auf OFF steht und der AC-Eingang getrennt ist.
2. Schalten Sie den DC-Leistungsschalter CB1 ein.
3. Aktivieren Sie den AC-Netzeingang durch Einschalten des Eingangsschutzschalters oder des vorgeschalteten Verteilungsfeldes.
4. Stellen Sie den Installationsschalter auf ON. Das Display sollte leuchten, ein leichtes Summen ist hörbar. Schalten Sie danach die Ausgangsschutzschalter ein.

Abschaltung:

1. Unterbrechen Sie die AC-Netzversorgung über das Verteilungsfeld oder den Eingangsschutzschalter.
2. Stellen Sie den Installationsschalter am Gehäuse auf OFF.
3. Schalten Sie den DC-Leistungsschalter CB1 aus.

Bedienfeld und Anzeige

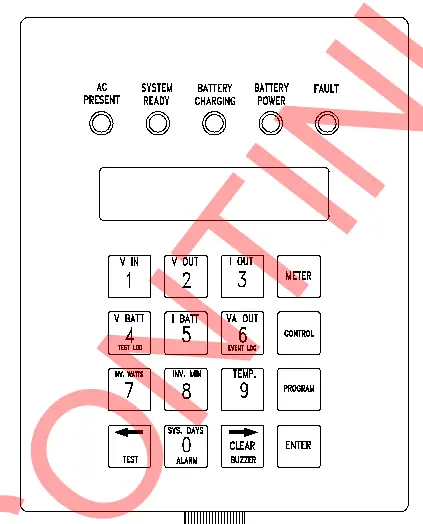

Das Frontpanel verfügt über ein 2x20-Zeichen-LCD-Display, 5 Status-LEDs und eine 4x4-Tastatur. Die LEDs zeigen den Status von AC-Netz, Systembereitschaft, Batterieladung, Batteriebetrieb und Fehlerzuständen an. Über die Tastatur können Messwerte (Meter), Steuerungsfunktionen (Control) und Programmeinstellungen (Program) abgerufen werden.

Wartung und Service

Das System führt monatlich einen 5-minütigen und jährlich einen 90-minütigen Selbsttest durch. Die Batterieklemmen sollten regelmäßig auf Festigkeit und Korrosion geprüft werden. Lüftungsschlitze müssen frei von Hindernissen gehalten werden. Bei staubigen Umgebungen sollten Komponenten gelegentlich gereinigt werden. Vor Reinigungsarbeiten muss das Gerät gemäß Abschaltprozedur stromlos gemacht werden.

Technische Daten

• Eingang: 120V oder 277V AC, 1-phasig, 2-Draht.
• Ausgang: 120V oder 277V AC, 1-phasig, 2-Draht.
• Betriebstemperatur: 0°C bis 40°C (Wechselrichter), 20°C bis 30°C (Batterie).
• Kühlung: Umluftkühlung während des Notbetriebs.
• Gehäuse: Freistehend, NEMA Typ 1.
