Installationsanleitung für Fronius Smart Meter TS 100A-1
Erfahren Sie, wie Sie den Fronius Smart Meter TS 100A-1 installieren, verkabeln und konfigurieren. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen zur Montage, RS485-Verbindung und Geräteeinstellungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Fronius Smart Meter TS 100A-1 ist ein bidirektionaler Energiezähler zur Optimierung des Eigenverbrauchs und zur Aufzeichnung der Lastkurve. Die Installation darf ausschließlich durch geschultes Fachpersonal unter Einhaltung der technischen Bestimmungen erfolgen. Vor Beginn der Arbeiten muss der Stromkreis spannungsfrei geschaltet werden.

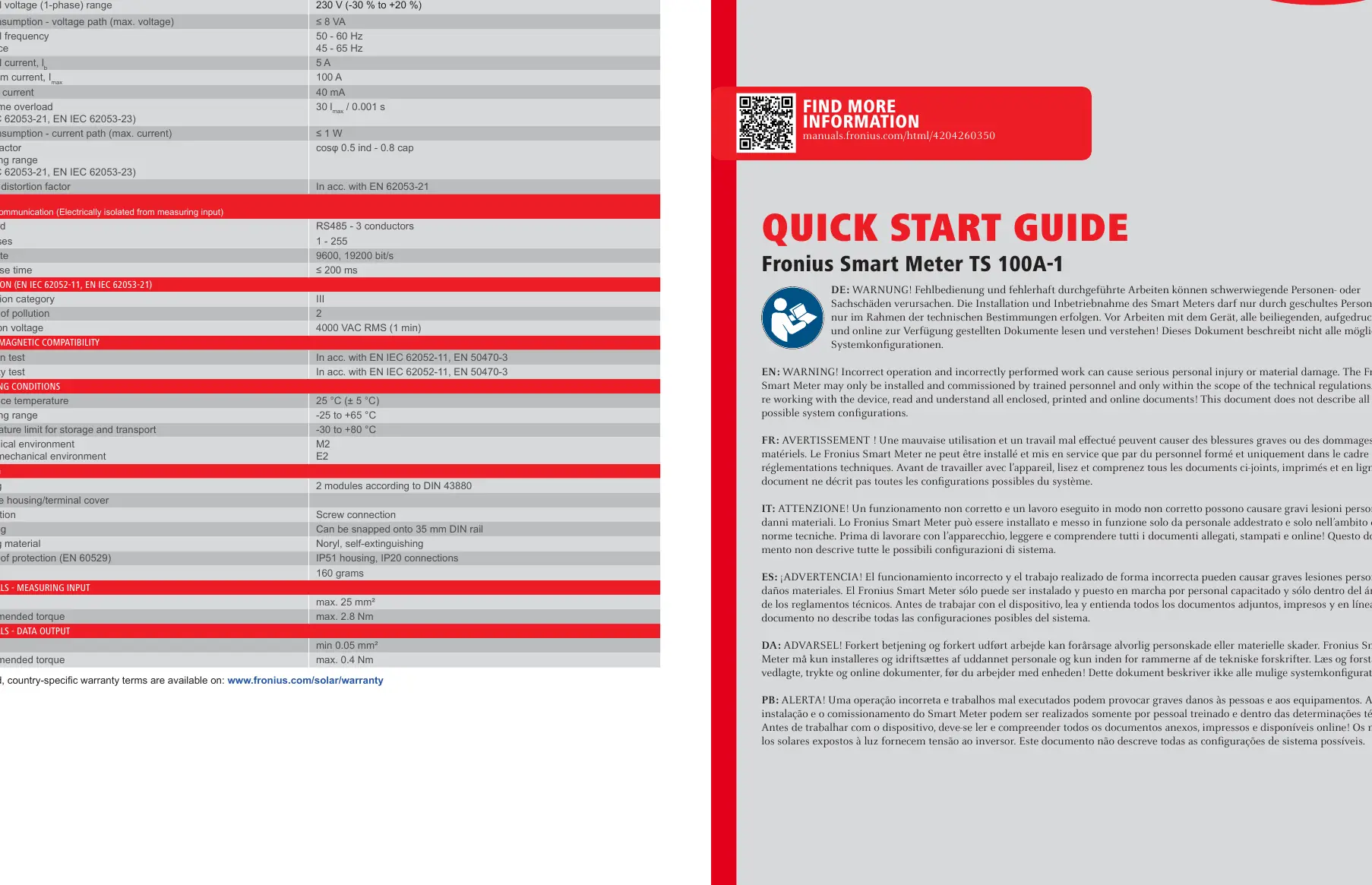

Technische Daten
- Nennspannung: 230 V (-30 % bis +20 %)
- Maximalstrom: 100 A
- Nennfrequenz: 50 - 60 Hz
- Schnittstelle: RS485 (galvanisch getrennt)
- Schutzart: IP51 (Gehäuse), IP20 (Anschlüsse)
- Montage: 35 mm DIN-Hutschiene
Installation und Montage
- Stromkreis trennen: Schalten Sie den Leitungsschutzschalter aus, bevor Sie mit der Arbeit beginnen.
- Montage: Befestigen Sie den Smart Meter auf einer 35 mm DIN-Hutschiene.
- Verkabelung: Schließen Sie die Phasen- und Neutralleiter gemäß dem Schaltplan für 1-Phasen-Systeme an.
- Abdeckung: Bringen Sie die Schutzabdeckung über den Anschlüssen an.
Verkabelung und Anschluss
Für die Datenkommunikation wird eine RS485-Verbindung benötigt:
- Verbinden Sie die Datenkabel (D+, D-, GND) zwischen dem Wechselrichter und dem Smart Meter.
- Achten Sie auf den korrekten Anschluss der Adern.
- Bei Bedarf muss ein Abschlusswiderstand (Terminating Resistor) am Ende des RS485-Busses installiert werden.
Konfiguration und Einstellungen
Nach der physischen Installation müssen die Einstellungen am Gerät vorgenommen werden:
- Navigation: Nutzen Sie die Tasten für "Page up/down" zur Navigation und halten Sie die Taste für 2 Sekunden gedrückt, um Werte anzupassen oder zu bestätigen.
- Passwort: Das Standard-Passwort lautet 2633.
- Modbus-Adresse: Die Standard-Adresse ist 001.
- Inbetriebnahme: Nutzen Sie die Fronius Solar.start App für die finale Systemeinrichtung.
Offizielle Quellen aus der Anleitung
Praktische Hilfe
Typische Probleme
Keine Kommunikation zwischen Smart Meter und Wechselrichter
Überprüfen Sie die RS485-Verkabelung auf korrekten Sitz und korrekte Polung (D+, D-, GND). Stellen Sie sicher, dass der Abschlusswiderstand korrekt gesetzt ist.
Falsche Messwerte
Prüfen Sie, ob die Phasen- und Neutralleiteranschlüsse korrekt und fest verschraubt sind.
Vor der Verwendung
- Sicherstellen, dass der Stromkreis spannungsfrei ist.
- Geeignetes Werkzeug für Schraubanschlüsse bereitstellen.
- RS485-Kabel (min. 0,05 mm²) vorbereiten.
- DIN-Hutschiene (35 mm) für die Montage prüfen.
- Fronius Solar.start App für die Inbetriebnahme herunterladen.
Technische Daten in der Praxis
- Nennspannung 230 V
- Der Smart Meter ist für Standard-Einphasennetze ausgelegt.
- Maximalstrom 100 A
- Die maximale Stromstärke, die durch das Gerät fließen darf.
- RS485-Schnittstelle
- Dient zur digitalen Kommunikation mit dem Wechselrichter.
- Schutzart IP51/IP20
- Gehäuse ist gegen Staub und Tropfwasser geschützt; Anschlüsse sind berührungsgeschützt.
Abbildungen und Diagramme

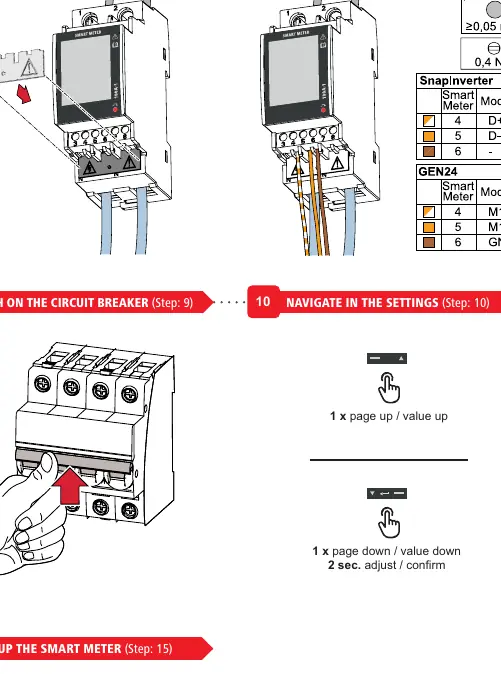

- Schritt 3a/3b: Zeigt den korrekten Anschluss für 1-Phasen-Systeme.
- Schritt 5: Anschlussbelegung der Datenkabel (D+, D-, GND) am Smart Meter und Wechselrichter.

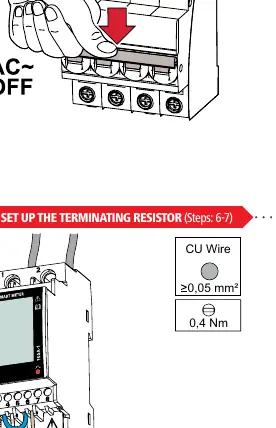

- Schritt 6: Installation des Abschlusswiderstands bei RS485-Bus-Verkabelung.
Modellkompatibilität
- Erfordert Fronius Datamanager 2.0 (Version ≥ 3.16.1).
- Erfordert Fronius Symo Hybrid (Version ≥ 1.16.1).
- Nur für 1-Phasen-Systeme geeignet.
