Bedienungsanleitung für Streetwize 1000W Wechselrichter
Schnelle Anleitung für den Streetwize 1000W Wechselrichter (SWINV1000). Erfahren Sie alles über Installation, Anschluss an 12V-Batterien, Sicherheitshinweise und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Streetwize 1000W Wechselrichter (SWINV1000) wandelt 12V DC Batteriespannung in 230V AC Strom um. Er ist für den Einsatz in Fahrzeugen, Wohnwagen oder Campern konzipiert. Bitte beachten Sie, dass das Gerät nicht für Geräte mit AC-Motoren (z. B. Kühlschränke, Waschmaschinen), medizinische Geräte, Laserdrucker oder Leuchtstofflampen geeignet ist. Die maximale Dauerleistung beträgt 1000W, die Spitzenleistung von 2000W ist nur kurzzeitig verfügbar.
Sicherheitshinweise
- Elektrische Gefahr: Das Gerät erzeugt die gleiche Spannung wie eine 3-polige Steckdose. Halten Sie es von Kindern fern und führen Sie keine Fremdkörper in die Steckdosen oder Lüftungsöffnungen ein.
- Überhitzung: Sorgen Sie für mindestens 5 cm Freiraum um das Gerät herum. Halten Sie es von brennbaren Materialien fern.
- Umgebung: Betreiben Sie das Gerät nicht in der Nähe von Wasser, Schnee oder brennbaren Substanzen. Nicht Temperaturen über 40°C aussetzen.
- Batterie: Nur für 12V-Batterien geeignet.
Installation und Anschluss
Stellen Sie sicher, dass das Fahrzeug ausgeschaltet ist, bevor Sie Verbindungen herstellen.
Anschluss über 12V-Steckdose
Verbinden Sie die O-Ringe des 12V-Anschlusskabels mit den Anschlüssen des Wechselrichters (schwarz an Minus, rot an Plus). Stecken Sie den 12V-Stecker in die Steckdose des Fahrzeugs. Warnung: Nur für Geräte unter 150W verwenden, um die Fahrzeugsicherung nicht zu beschädigen.
Direkter Batterieanschluss
Verbinden Sie zuerst das schwarze (negative) Kabel mit dem Minuspol des Wechselrichters und dann mit dem Minuspol der Batterie. Verbinden Sie anschließend das rote (positive) Kabel mit dem Pluspol des Wechselrichters und dann mit dem Pluspol der Batterie. Trennen Sie den Wechselrichter immer, bevor Sie den Motor des Fahrzeugs starten.
Betrieb
Nachdem der Wechselrichter mit der Batterie verbunden ist, stecken Sie Ihr Gerät in die 3-polige Steckdose oder den USB-Anschluss und schalten Sie den Netzschalter ein.
Nach dem Gebrauch
Schalten Sie das Gerät aus und trennen Sie es von der Stromquelle. Trennen Sie beim Abklemmen von der Batterie zuerst das negative Kabel, dann das positive. Um die Batterie zu schonen, empfehlen wir, den Motor nach 2-3 Stunden Nutzung für 10-20 Minuten laufen zu lassen.
Fehlerbehebung und Sicherungswechsel
Wenn das Gerät nicht funktioniert, prüfen Sie die LED-Anzeigen. Ein rotes Licht oder ein Piepton deutet oft auf eine durchgebrannte Sicherung oder Überlastung hin. Es sind insgesamt 3 x 35A Sicherungen verbaut. Diese können mit einer geeigneten Pinzette entnommen und bei Bedarf ersetzt werden.

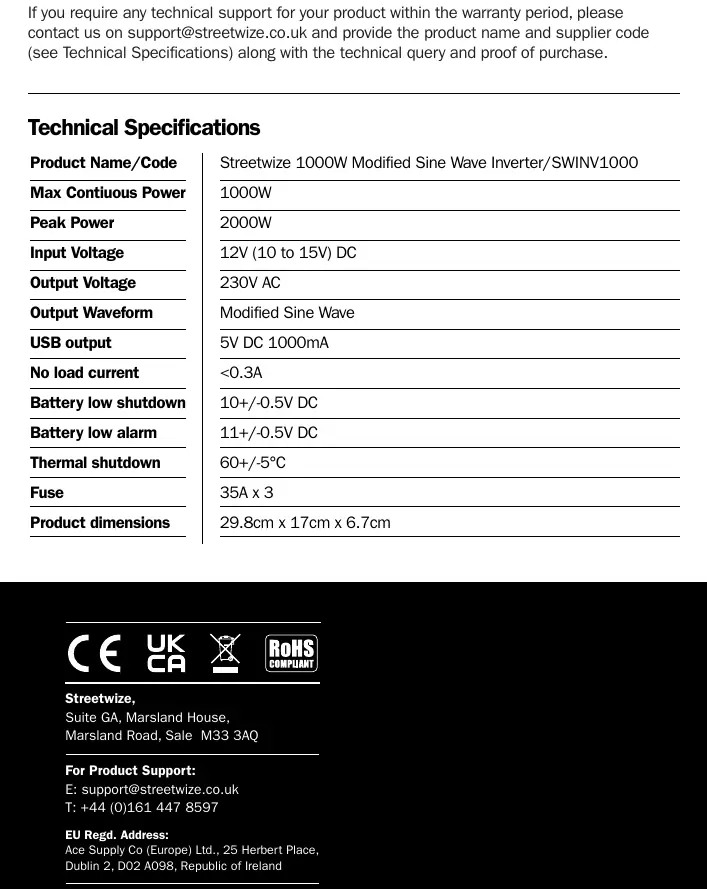

Technische Daten
- Dauerleistung: 1000W
- Spitzenleistung: 2000W
- Eingangsspannung: 12V (10-15V) DC
- Ausgangsspannung: 230V AC
- USB-Ausgang: 5V DC 1000mA
- Sicherung: 3 x 35A
Praktische Hilfe
Typische Probleme
Kein AC-Ausgang, grüne LED leuchtet nicht
DC-Eingangsspannung ist unter 10V. Batterie aufladen oder ersetzen.
Kein AC-Ausgang, Gerät ist kalt
Schlechte Verbindung zur Batterie. Fahrzeug ausschalten, Verbindung trennen und erneut korrekt anschließen.
Gerät schaltet nach langer Nutzung ab
Überhitzung. Gerät ausschalten, von der Batterie trennen und 15 Minuten abkühlen lassen.
Gerät schaltet nach kurzer Nutzung ab
Überlastung. Die Leistungsaufnahme des angeschlossenen Geräts ist zu hoch.
Rote LED leuchtet oder Piepton ertönt
Sicherung möglicherweise durchgebrannt. Sicherungen prüfen und ggf. ersetzen.
Vor der Verwendung
- Stellen Sie sicher, dass eine 12V-Batterie verwendet wird.
- Prüfen Sie, ob die Leistungsaufnahme des Geräts unter 1000W liegt.
- Sorgen Sie für 5 cm Freiraum um das Gerät zur Belüftung.
- Achten Sie auf korrekte Polarität (+ an +, - an -).
- Stellen Sie sicher, dass das Fahrzeug ausgeschaltet ist, bevor Sie den Wechselrichter anschließen.
Technische Daten in der Praxis
- Modified Sine Wave
- Modifizierte Sinuswelle; nicht für empfindliche Elektronik oder Motoren geeignet.
Abbildungen und Diagramme
- Die Sicherungen befinden sich an der Rückseite des Geräts neben dem Lüfter und können mit einer Pinzette entnommen werden.
Modellkompatibilität
- Nicht geeignet für Geräte mit AC-Motoren (Kühlschränke, Waschmaschinen, schwere Elektrowerkzeuge).
- Nicht geeignet für medizinische Geräte.
- Nicht geeignet für Geräte mit Thyristoren (Laserdrucker, Kopierer).
- Nicht geeignet für Leuchtstofflampen.
