Bedienungsanleitung für Enerdrive ePOWER 1000W / 2000W Wechselrichter
Erfahren Sie, wie Sie den Enerdrive ePOWER Wechselrichter sicher installieren und bedienen. Diese Anleitung enthält wichtige Informationen zu Verkabelung, Fehlercodes, Fehlerbehebung und technischen Daten für die Modelle 1000W und 2000W.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der Enerdrive ePOWER Wechselrichter wandelt 12V Gleichstrom in 230V Wechselstrom um. Vor der Installation und Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen. Das Gerät darf nicht in der Nähe von brennbaren Gasen betrieben werden und benötigt eine ausreichende Belüftung (mindestens 75 mm Freiraum um das Gerät). Die Installation sollte von einem zertifizierten Techniker oder Elektriker durchgeführt werden, um die Einhaltung der elektrischen Sicherheitsvorschriften zu gewährleisten.
Produktbeschreibung

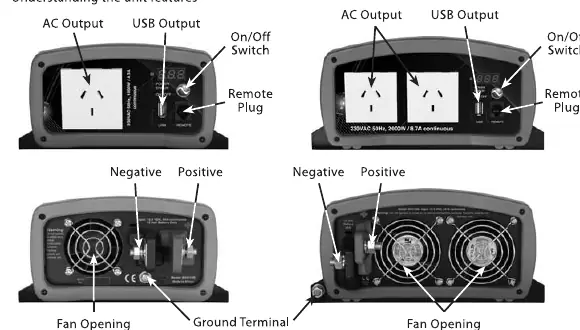

Das Paket enthält die Wechselrichter-Basiseinheit (Modell EN1110s für 1000W oder EN1120s für 2000W) und diese Bedienungsanleitung. Die Frontplatte verfügt über AC-Ausgänge, einen USB-Ausgang, einen Ein-/Ausschalter und einen Anschluss für eine Fernbedienung. Die Rückseite enthält die DC-Eingangsanschlüsse (positiv/negativ), den Erdungsanschluss und die Lüfteröffnungen.

Installation
Für eine sichere Installation sind folgende Schritte und Komponenten erforderlich:


- Batteriebank: Es wird eine Deep-Cycle-Batterie empfohlen.
- Sicherung oder Schutzschalter: Ein DC-Sicherung oder Schutzschalter in der positiven Leitung ist zwingend erforderlich. Für das 1000W-Modell ist ein Minimum von 150 Adc, für das 2000W-Modell ein Minimum von 250 Adc erforderlich.
- Verkabelung: Verwenden Sie Kabel mit niedrigem Widerstand. Für das 1000W-Modell sind mindestens 35mm² Kabel erforderlich, für das 2000W-Modell 70mm². Die maximale Kabellänge beträgt 1,5 Meter.
- Erdung: Das Gerät muss über den Erdungsbolzen in der Nähe des DC-Eingangs geerdet werden.

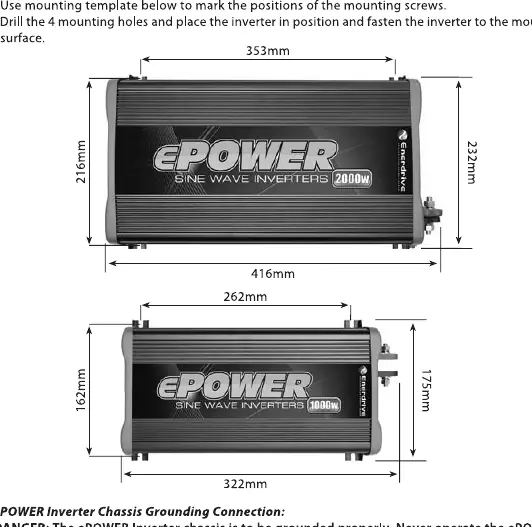

- Montage: Das Gerät kann in jeder Ausrichtung montiert werden, außer mit dem DC-Eingangspanel nach unten. Bei Wohnmobilen ist eine horizontale Montage erforderlich.
Bedienung
Das Gerät wird über die Power/Select-Taste bedient:
- Nur USB-Ausgang: Halten Sie die Taste für 1 Sekunde gedrückt, bis ein Piepton ertönt. Das Display zeigt USB an.
- 230V AC und USB: Halten Sie die Taste für 2 Sekunden gedrückt, bis zwei Pieptöne ertönen. Die Status-LED leuchtet grün.
- Ausschalten: Drücken Sie die Power/Select-Taste erneut.
Die Status-LED gibt Auskunft über den Betriebszustand: Grün bedeutet Normalbetrieb, Gelb zeigt eine Warnung an (Gerät schaltet ab), Rot zeigt einen Fehler an (Gerät schaltet ab).
Fehlerbehebung
Bei Fehlern zeigt das Display einen Code an:
- E01: Unterspannung erkannt. Batterie aufladen.
- E02: Überspannung erkannt. Batteriespannung prüfen.
- E03: Überlast oder Kurzschluss. Last reduzieren.
- E04: Überhitzung. Gerät abkühlen lassen.
- E05: Eingangsspannung niedrig. Batterie aufladen.
- E06: Last nahe der Überlastgrenze. Last reduzieren.
- E07: Überhitzung (Lüftung prüfen).
Technische Daten
Die Wechselrichter liefern eine reine Sinuswelle (True Sine Wave) mit 230V AC bei 50Hz. Die nominale DC-Eingangsspannung beträgt 12,5 VDC. Der Betriebstemperaturbereich liegt zwischen 0°C und 40°C.
Praktische Hilfe
Typische Probleme
Schalten Sie das Gerät gemäß Anleitung ein oder prüfen Sie die Sicherung/den Trennschalter.
Das Gerät befindet sich im USB-Modus. Folgen Sie der Anleitung, um den AC-Ausgang zu aktivieren.
Es liegt eine Warnung vor. Prüfen Sie den Fehlercode auf dem Display.
Vor der Verwendung
- Stellen Sie sicher, dass 75 mm Freiraum um die Lüftungsöffnungen vorhanden sind.
- Verwenden Sie eine geeignete Sicherung (150A für 1000W, 250A für 2000W).
- Verwenden Sie Kabel mit dem korrekten Querschnitt (35mm² für 1000W, 70mm² für 2000W).
- Prüfen Sie die korrekte Polarität der DC-Anschlüsse.
- Erden Sie das Gehäuse des Wechselrichters ordnungsgemäß.
- Stellen Sie sicher, dass die Batteriekapazität für die geplante Last ausreicht.
Technische Daten in der Praxis
- Nominal DC Input
- 12.5 VDC ist die Nennspannung der angeschlossenen Batteriebank.
- Under Voltage Shutdown
- Das Gerät schaltet bei 10.5 VDC ab, um die Batterie vor Tiefentladung zu schützen.
- Over Voltage Shutdown
- Das Gerät schaltet bei 15.5 VDC ab, um Schäden durch zu hohe Spannung zu vermeiden.
Abbildungen und Diagramme
- Das Schaltbild zeigt die Verbindung zwischen Batterie, Sicherung/Schutzschalter und dem Wechselrichter.
- Die Frontansicht zeigt die Position der AC-Steckdosen, USB-Ports und des Ein-/Ausschalters.
- Die Rückansicht zeigt die DC-Eingangsklemmen und den Erdungsbolzen.
Modellkompatibilität
- Nicht für den Einsatz mit lebenserhaltenden Systemen oder medizinischen Geräten geeignet.
- Nur für 12V Batteriesysteme geeignet.
