Bedienungsanleitung für RS PRO 1000W DC-AC Wechselrichter
Detaillierte Bedienungsanleitung für den RS PRO 1000W DC-AC Wechselrichter (Modell 816-0068). Enthält technische Spezifikationen, Sicherheitsfunktionen, Abmessungen und Installationshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

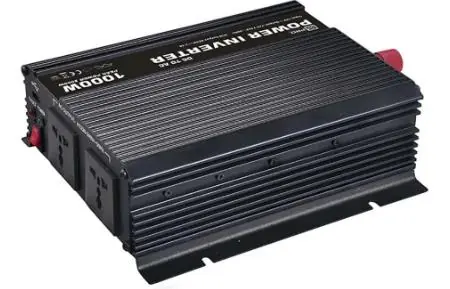

Der RS PRO 1000W DC-AC Wechselrichter ist für die Umwandlung von 12V Gleichstrom (DC) in 230V Wechselstrom (AC) konzipiert. Er verfügt über eine universelle Ausgangsbuchse (UK/Euro) und einen USB-Anschluss. Das Gerät ist in einem eloxierten Aluminiumgehäuse untergebracht, das für Langlebigkeit und optimale Wärmeableitung sorgt. Zu den wichtigsten Sicherheitsmerkmalen gehören der Schutz vor Überlast, Kurzschluss, Überhitzung, Verpolung sowie ein Alarm bei niedriger Spannung mit automatischer Abschaltung.
Produktbeschreibung
Dieser Wechselrichter erzeugt eine modifizierte Sinuswelle und ist für den Betrieb von Haushaltsgeräten, Elektrowerkzeugen sowie Büro- und tragbaren Geräten geeignet. Das Gerät verfügt über eine Soft-Start-Funktion, die den Anlaufstrom reduziert, sowie über eine automatische Rücksetzfunktion nach dem Auslösen von Schutzmechanismen.
Technische Spezifikationen
Elektrische Daten
- Eingangsspannung: 12V DC
- Ausgangsspannung: 230V AC
- Dauerleistung: 1000W
- Spitzenleistung: 2000W
- Wellenform: Modifizierte Sinuswelle
- Frequenzbereich: 50Hz / 60Hz
Mechanische Daten
- Gehäusematerial: Eloxiertes Aluminium
- Abmessungen: 270,4mm x 208mm x 77mm
- Gewicht: 2480g
Betriebsumgebung
Das Gerät ist für den Betrieb in einer Umgebungstemperatur von 0°C bis 40°C ausgelegt. Aufgrund der Wärmeentwicklung durch den Betrieb ist auf eine ausreichende Belüftung des Gehäuses zu achten.
Sicherheits- und Schutzfunktionen
Der Wechselrichter ist mit folgenden Schutzmechanismen ausgestattet:
- Schutz vor Überspannung
- Schutz vor Überlast
- Schutz vor Überhitzung
- Kurzschlussschutz
- Verpolungsschutz
- Niederspannungsalarm und automatische Abschaltung
Herstellerinformationen
RS PRO
Praktische Hilfe
Typische Probleme
Gerät schaltet ab
Überprüfen Sie, ob eine der Schutzfunktionen (Überlast, Kurzschluss, Überhitzung, Niederspannung) ausgelöst wurde.
Niederspannungsalarm
Die Eingangsspannung ist zu niedrig. Überprüfen Sie die Stromquelle (12V Batterie) und die Kabelverbindungen.
Vor der Verwendung
- Stellen Sie sicher, dass die Eingangsspannung 12V DC beträgt.
- Prüfen Sie, ob die angeschlossenen Geräte die Dauerleistung von 1000W nicht überschreiten.
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen 0°C und 40°C liegt.
- Achten Sie auf eine ausreichende Belüftung des Aluminiumgehäuses.
- Überprüfen Sie die korrekte Polung beim Anschluss an die Gleichstromquelle.
Technische Daten in der Praxis
- Dauerleistung (1000W)
- Die maximale Leistung, die das Gerät kontinuierlich abgeben kann.
- Spitzenleistung (2000W)
- Die kurzzeitige Leistung, die das Gerät beim Anlaufen von Motoren oder Geräten mit hohem Einschaltstrom bereitstellen kann.
- Modifizierte Sinuswelle
- Eine Wellenform, die für die meisten Standard-Haushaltsgeräte geeignet ist, jedoch nicht für empfindliche Elektronik, die eine reine Sinuswelle erfordert.
Abbildungen und Diagramme
- Die technischen Zeichnungen auf Seite 4 und 5 zeigen die Außenabmessungen des Gehäuses (270,4mm x 208mm x 77mm) sowie die Position der Lüfter und Anschlüsse.
- Die Zeichnungen dienen der Planung der festen Installation und der Platzierung des Geräts.
Modellkompatibilität
- Nur für 12V DC Eingangssysteme geeignet.
- Nicht für Anwendungen geeignet, die eine reine Sinuswelle erfordern.
- Kein Fernbedienungsanschluss vorhanden.
