Technisches Datenblatt für GoodWe PCS Series 100/125kW Stromwandlungssystem

Erfahren Sie alles über das GoodWe PCS Series 100/125kW Stromwandlungssystem. Dieses Datenblatt enthält technische Spezifikationen, Schutzfunktionen, Installationshinweise und Leistungsdaten für On-Grid- und Off-Grid-Anwendungen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

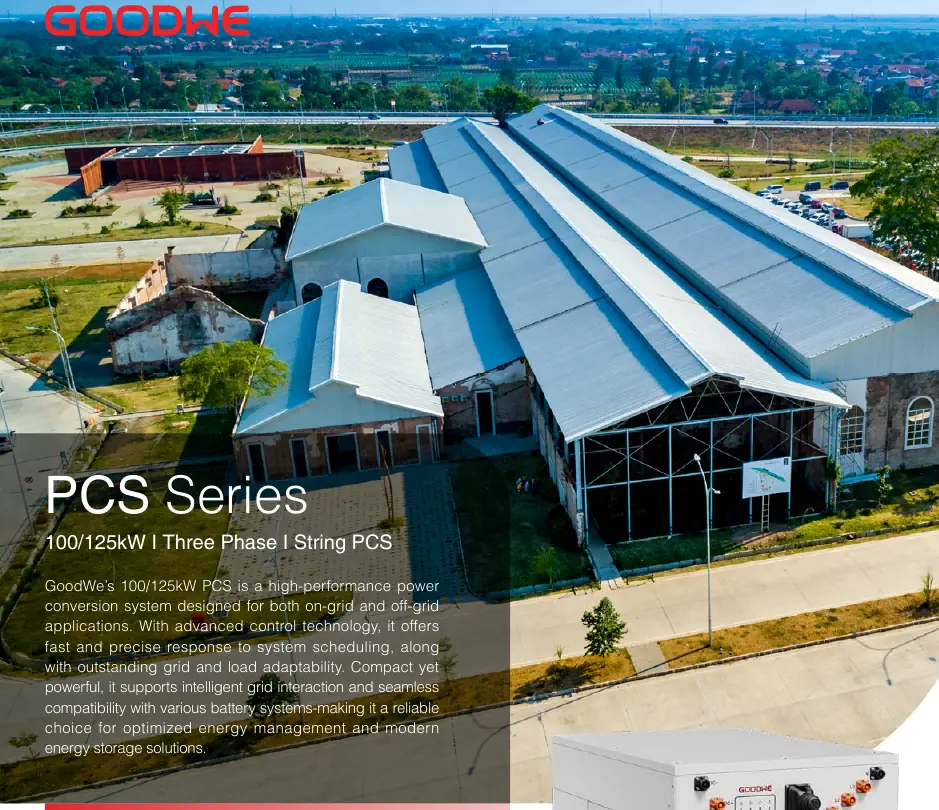

GoodWe PCS Series Stromwandlungssystem Seite 1 Montagezeichnung aus der Anleitung Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die technischen Spezifikationen und Leistungsmerkmale des GoodWe PCS Series 100/125kW Stromwandlungssystems. Es dient als Referenz für die Planung und Installation in On-Grid- und Off-Grid-Anwendungen. Beachten Sie insbesondere die Betriebstemperaturbereiche, die Kompatibilität mit Batteriesystemen und die Schutzklassen für den Außeneinsatz.

Produktbeschreibung

Das GoodWe PCS Series ist ein leistungsstarkes Stromwandlungssystem, das für den Einsatz in On-Grid- und Off-Grid-Umgebungen konzipiert wurde. Es zeichnet sich durch eine schnelle Reaktionszeit bei der Systemsteuerung und eine hohe Anpassungsfähigkeit an das Stromnetz und die Last aus. Das System ist kompakt, unterstützt eine intelligente Netzinteraktion und ist nahtlos mit verschiedenen Batteriesystemen kompatibel.

GoodWe PCS Series Stromwandlungssystem
GoodWe PCS Series Stromwandlungssystem

Technische Daten

Das System ist in verschiedenen Konfigurationen (100kW und 125kW) erhältlich. Zu den wichtigsten Parametern gehören:

  • Batterie-Eingang: Kompatibel mit Li-Ion-Batterien, Nennspannung 832V, Spannungsbereich 670V bis 1000V.
  • AC-Ausgang (On-Grid/Off-Grid): Nennleistung 100kW oder 125kW, Nennspannung 400/380V (3L/N/PE), Frequenz 50/60Hz.
  • Effizienz: Maximale Effizienz von 98,6%, europäische Effizienz von 98,4%.
  • Überlastfähigkeit: 110% kontinuierliche Überlastfähigkeit bei 40°C.

Schutzfunktionen

Das Gerät ist für den Einsatz unter anspruchsvollen Bedingungen ausgelegt und verfügt über umfassende Schutzmechanismen:

  • Schutzart: IP66 (staubdicht und Schutz gegen starkes Strahlwasser).
  • Integrierte Schutzfunktionen: Überstromschutz (AC), Kurzschlussschutz (AC), Überspannungsschutz (AC/DC), Anti-Islanding-Schutz, Verpolungsschutz für Batterien und Fehlerstromüberwachung.
  • Überspannungsschutz: Typ II für AC und DC.

Installation und Design

Das Design des PCS Series ermöglicht eine flexible Integration:

Montagezeichnung aus der Anleitung
Montagezeichnung aus der Anleitung
  • Montage: Horizontale oder vertikale Installation für eine einfache Schrankintegration.
  • Anschlüsse: Steckbare Anschlüsse für eine schnelle und flexible Installation.
  • Kühlung: Intelligente Lüfterkühlung.
  • Umgebungsbedingungen: Betriebstemperaturbereich von -25°C bis +60°C, maximale Betriebshöhe 4000m.

Kommunikation

Das System unterstützt verschiedene Kommunikationsschnittstellen und Protokolle zur nahtlosen Integration in BMS (Batteriemanagementsysteme) und EMS (Energiemanagementsysteme):

  • Schnittstellen: RS485, CAN, Ethernet.
  • Protokolle: Modbus RTU, Modbus TCP.

Praktische Hilfe

Typische Probleme

Leistungsreduzierung (Derating)

Das System reduziert die Leistung bei Temperaturen über 50°C. Stellen Sie sicher, dass eine ausreichende Belüftung gewährleistet ist.

Startprobleme bei niedrigen Temperaturen

Die Hilfsstromversorgung kann ab -30°C starten, der Betriebsbereich beginnt jedoch bei -25°C.

Spannungsbereichsfehler

Stellen Sie sicher, dass die Batteriespannung innerhalb des Bereichs von 670V bis 1000V liegt.

Vor der Verwendung

  • Prüfen Sie, ob der Batterietyp (Li-Ion) kompatibel ist.
  • Stellen Sie sicher, dass die Netzfrequenz (50/60 Hz) den lokalen Anforderungen entspricht.
  • Überprüfen Sie die Umgebungstemperatur (-25°C bis +60°C).
  • Stellen Sie sicher, dass die Kommunikationskabel (RS485, CAN, Ethernet) korrekt vorbereitet sind.
  • Vergewissern Sie sich, dass der Installationsort für IP66-Geräte geeignet ist.

Technische Daten in der Praxis

110% Überlastfähigkeit
Das System kann kurzzeitig 110% der Nennleistung bei 40°C Umgebungstemperatur liefern.

Abbildungen und Diagramme

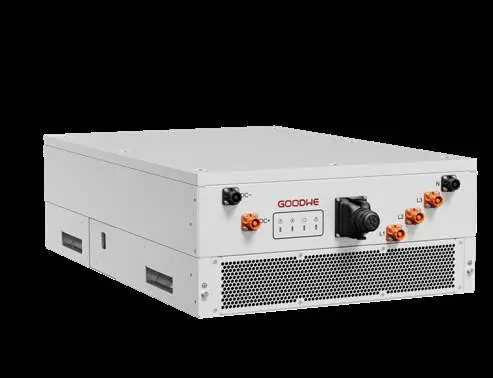

  • Die Abbildung zeigt das Gehäuse des PCS-Systems mit den DC-Anschlüssen, den AC-Anschlüssen (L1, L2, L3, N) und der LED-Statusanzeige.

Modellkompatibilität

  • Kompatibel mit BMS und EMS über Modbus RTU/TCP.
  • Unterstützt sowohl On-Grid- als auch Off-Grid-Anwendungen.
  • Geeignet für TN-S, TN-C, TN-C-S, TT und IT Netzsysteme.
