Schnellstartanleitung für Fronius Symo Advanced Solar-Wechselrichter
Diese Schnellstartanleitung bietet wichtige Informationen zur Installation, Inbetriebnahme und Sicherheit des Fronius Symo Advanced Solar-Wechselrichters. Erfahren Sie mehr über Montagebedingungen, AC/DC-Anschluss und die Konfiguration.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Schnellstartanleitung richtet sich an geschultes Fachpersonal. Vor Beginn der Arbeiten müssen alle beiliegenden, aufgedruckten und online verfügbaren Dokumente gelesen und verstanden werden. Beachten Sie, dass PV-Module bei Lichteinfall Spannung an den Wechselrichter liefern, was ein Stromschlagrisiko darstellt.

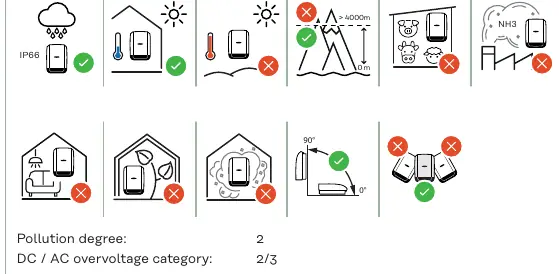

Montagebedingungen
Der Wechselrichter ist für den Innen- und Außenbereich geeignet (IP66). Beachten Sie folgende Bedingungen:
- Umgebungstemperatur: -25°C bis +60°C.
- Luftfeuchtigkeit: 0-100%.
- Montagehöhe: Bis zu 4000 m über dem Meeresspiegel.
- Vermeiden Sie Orte mit Ammoniakbelastung (NH3).
- Sorgen Sie für ausreichende Abstände (min. 100 mm seitlich, 200 mm oben).
Installation und Anschluss
AC-Anschluss:
- Verwenden Sie Kabel mit einem Querschnitt von min. 2,5 mm² bis 16 mm².
- Achten Sie auf die korrekte Drehmomentvorgabe (siehe Aufdruck am Gerät).
- Stellen Sie sicher, dass der AC-Schalter ausgeschaltet ist, bevor Sie die Kabel anschließen.
DC-Anschluss:
- Verwenden Sie Kabel mit einem Querschnitt von min. 2,5 mm² bis 16 mm².
- Achten Sie strikt auf die korrekte Polarität (+/-).
- Verwenden Sie für die DC-Steckverbindungen geeignete Werkzeuge und achten Sie auf die korrekte Montage der Stecker.
Inbetriebnahme
Nach der Installation und dem Einschalten des AC-Schalters startet der Wechselrichter. Folgen Sie den Anweisungen auf dem Display:
- Wählen Sie die Sprache aus.
- Wählen Sie das entsprechende Land aus (z.B. International 50 Hz).
- Warten Sie, bis die Konfiguration geladen ist.
- Überprüfen Sie Datum und Uhrzeit.
- Der Wechselrichter führt einen automatischen Netztest durch, bevor er die AC-Leistung einspeist.
Firmware- und Software-Update
Updates können über einen USB-Stick durchgeführt werden. Stecken Sie den USB-Stick in den dafür vorgesehenen Anschluss und navigieren Sie im Menü zu Setup > Software Update.
Praktische Hilfe
Typische Probleme
PV-Module liefern Spannung
Vorsicht bei Arbeiten, da PV-Module bei Lichteinfall Spannung an den Wechselrichter liefern. Dies ist ein normaler Betriebszustand.
Falsche Kabelquerschnitte
Stellen Sie sicher, dass die AC- und DC-Kabel den Spezifikationen (min. 2,5 mm² - 16 mm²) entsprechen.
Fehler bei der Inbetriebnahme
Stellen Sie sicher, dass das richtige Land/Netzprofil ausgewählt wurde, da dies die Netzparameter beeinflusst.
Vor der Verwendung
- Qualifiziertes Personal für die Installation sicherstellen.
- Alle beiliegenden und online verfügbaren Dokumente lesen.
- Montageort auf IP66-Konformität und Temperaturbereich prüfen.
- AC-Schalter vor dem Anschluss ausschalten.
- Polarität der DC-Kabel vor dem Einstecken prüfen.
Technische Daten in der Praxis
- WLAN Frequenz
- 2412-2462 MHz (Kanal 1-11) für die Kommunikation.
- Verschmutzungsgrad 2
- Nur nicht leitfähige Verschmutzung zu erwarten.
Abbildungen und Diagramme

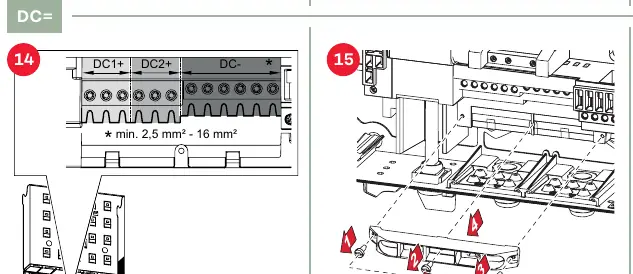

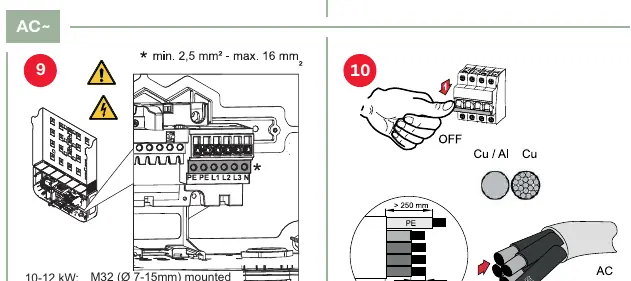

- Die Anleitung enthält detaillierte Zeichnungen für die Montage (Schritte 1-10) und den elektrischen Anschluss (Schritte 11-25).
- Die Display-Menüführung wird in den Schritten 31-34 illustriert.
Modellkompatibilität
- Kompatibel mit verschiedenen PV-Modulkonfigurationen.
- Unterstützt Firmware-Updates via USB.
